4-7
4
5.基板传送部的清洁和传送带的更换
e
1
按下紧急停机按钮。
为安全作业，务必使贴片机处于紧急停机状态。
2
放松传送带。
用六角扳手 (4) 拧松传送带的拉紧螺栓并移动螺栓
至长孔最边端 ( 松缓方向 )。
55417-L5-00
3
卸下传送带。
用六角扳手 (3) 拆下驱动传送带的传动轮的螺栓后，
将轴拔离传动轮。再从传动轮和轴的间隙中抽出
传送带。
55418-L5-00
4
拆卸基板固定夹组件。
用六角扳手 (3) 取下基板固定夹组件的固定螺栓 (4
处 )，取出基板固定夹组件。
55419-L5-00

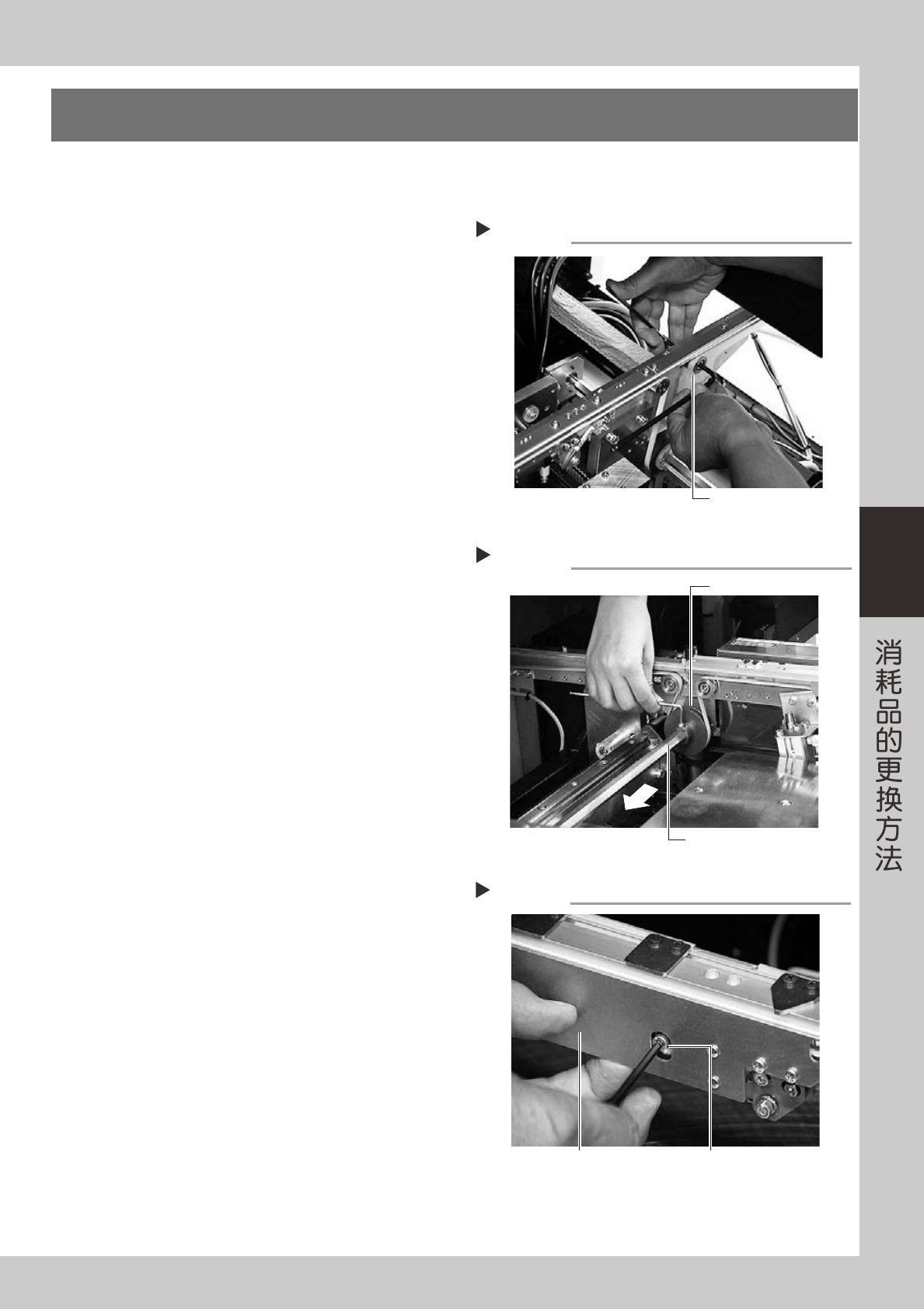

Step 2
放松传送带张力
拉紧螺栓
将轴拔离传动轮
Step 3
轴
驱动用传动轮
Step 4
拆卸基板固定夹组件
基板固定夹组件 基板固定夹组件的固定螺栓
4-8
4
5
从传送装置上取下传送带。
55421-L5-00
6
清洁传送部。
用细小的软刷或无尘布清洁传送架和基板导轨的间
隙。
7
安装新的传送带。
1. 将新的传送带挂在传动轮上暂时定位。
2. 将轴连接到传动轮并安上螺栓。
3. 移动传送带拉紧螺栓并拉紧后，再拧紧螺栓。
8
安装基板固定夹组件。
1. 将基板固定夹组件嵌入原来的位置，用固定螺
栓轻微固定。
2. 按 [ 装置 ] -「传送装置」画面的 [ 基板固定夹 ]
按钮，在夹固状态下，拧紧固定螺栓。
55422-L5-00
c
注意
调整基板固定夹的作业，务必在连接气源，基板固定夹为上
升的状态下进行。
9
确认传送带的安装状态。
1. 再次按 [ 装置 ] -「传送装置」选项卡画面的 [ 基
板固定夹 ] 按钮，使固定夹放松。此时，必须
确认基板固定夹前端是否在低于传送带上方表
面约 0.5mm 的位置。
2. 按 [ 装置 ] -「传送装置」选项卡画面的传送带
驱动按钮 ([ 左 ]、[ 右 ]、[ 低速左 ]、[ 低速右 ]
按钮 )，使传送带转动，确认传送带的转动状态。
3. 如果出现传送带转动不顺畅、传送带过于挠曲
等现象，必须调整拉紧螺栓的位置。再次转动
传送带，边确认边调整。

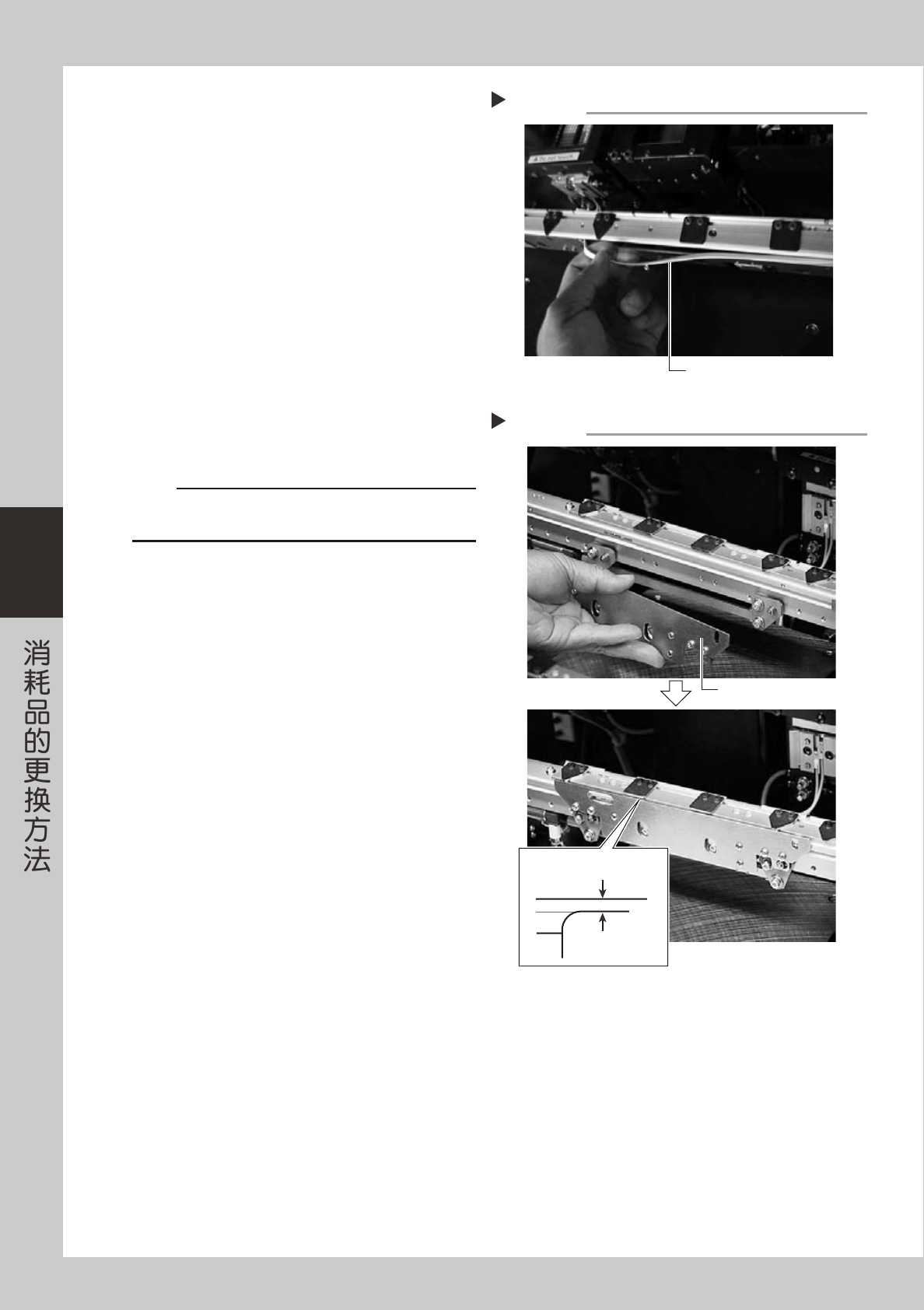

从传送装置取下传送带
Step 5
抽出传送带
Step 8
0.5 mm
安装基板固定夹组件
基板固定夹组件
基板固定夹
传送带
上方表面
4-9
4
6.加油位置一览表
下面介绍各部加油位置、加油频率及操作方法。
■ 使用润滑油
加油用的润滑油，务必使用 YAMAHA 指定的润滑油。
润滑油名称 ：NSL
零部件编号 ：K48-M3856-00X

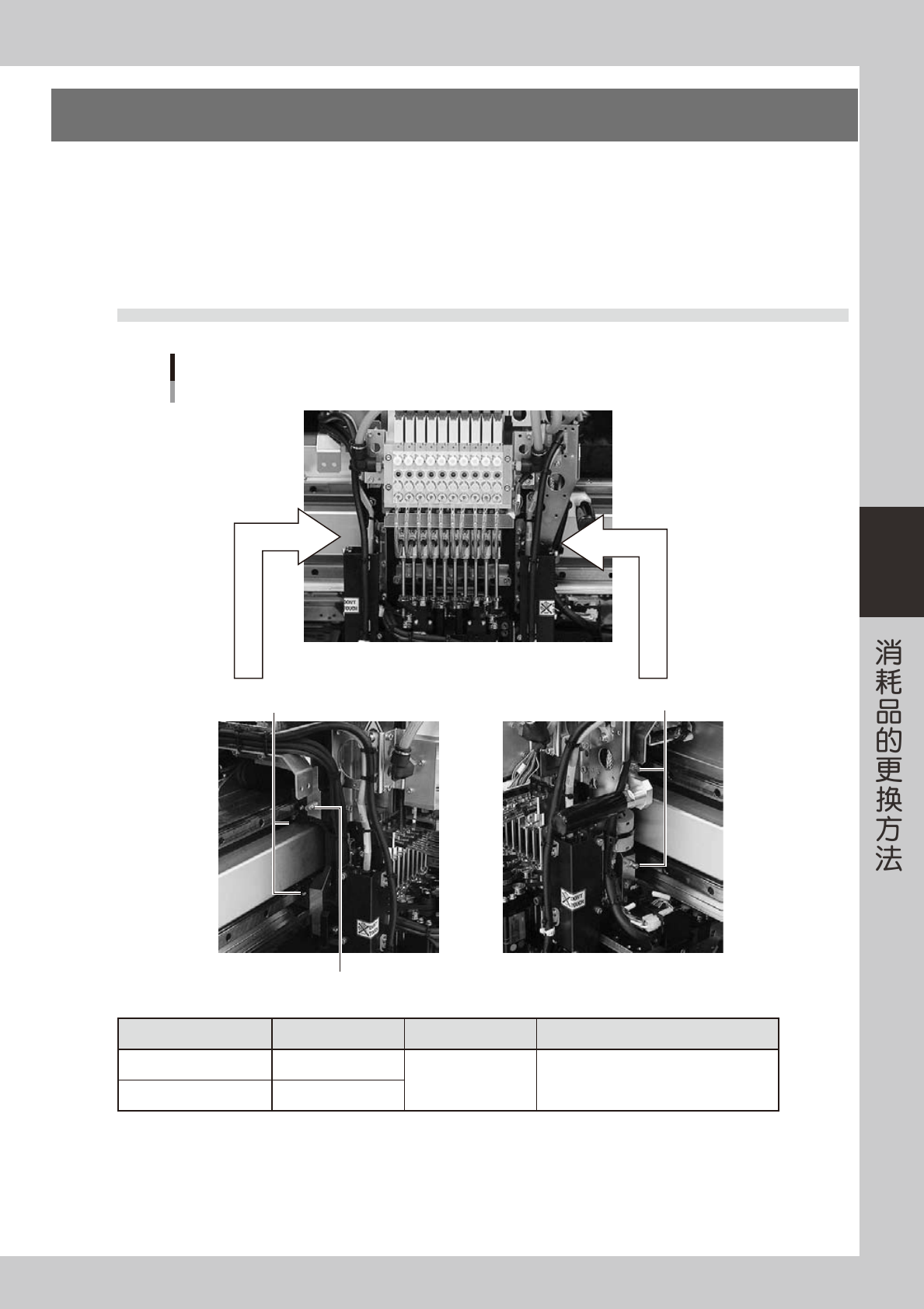

6.1 X 轴线性导轨与螺旋丝杆
X轴线性导轨部
X轴加油部
润滑油注油嘴(小)２处
润滑油注油嘴(大)２处
X轴螺旋丝杆部
润滑油注油嘴(大)1处
加油部位 加油位置 频率 作业方法
线性导轨
4
每月 润滑油枪
螺旋丝杆
1
55435-L5-00
