附录 目录 1. 机器规格 A- 1 1.1 气压调节部 A- 1 1.2 电源连接部 A- 2
4-11
4

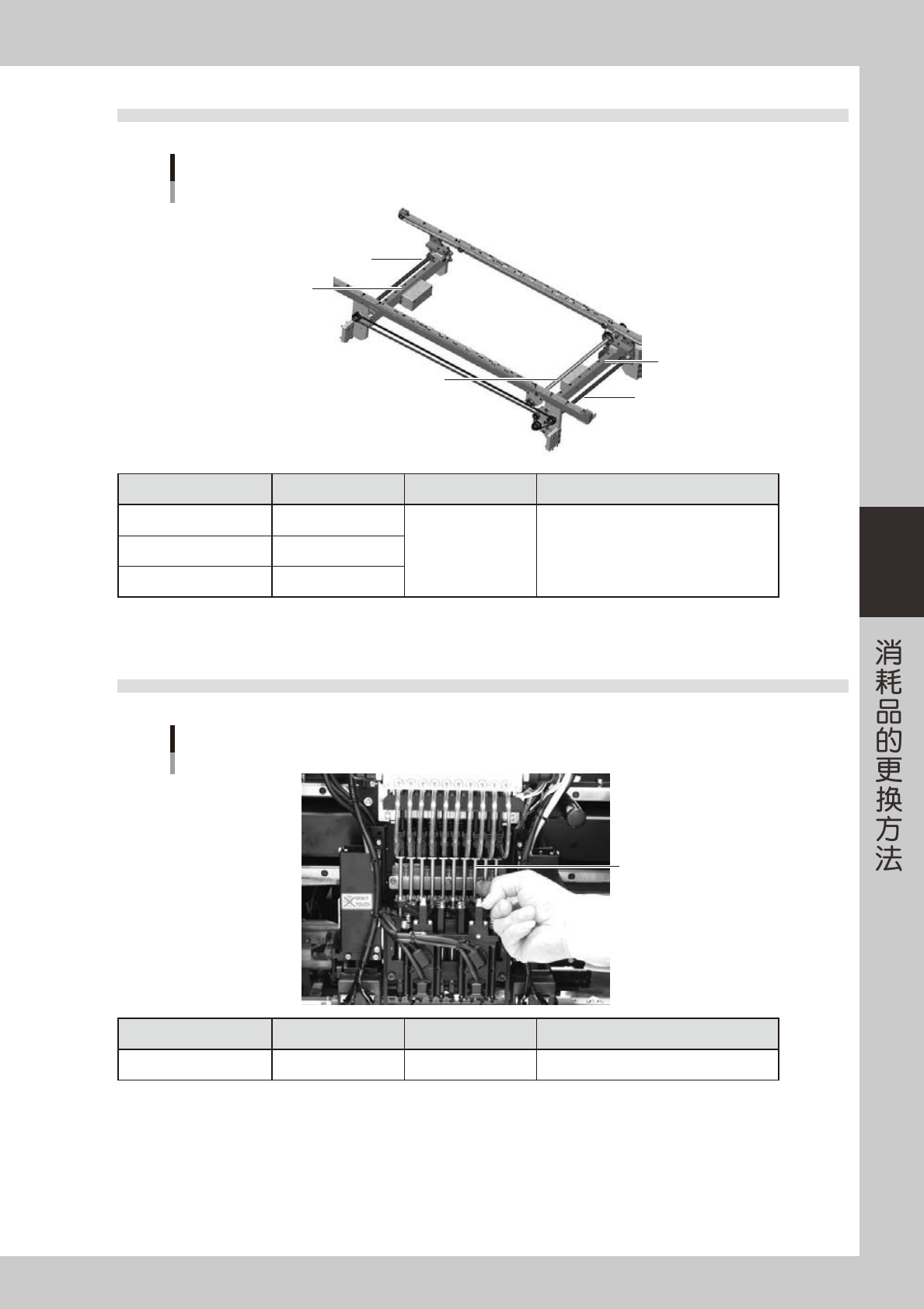

6.4 传送装置 W 轴线性导轨与螺旋丝杆
W轴加油部
W轴螺旋丝杆
W轴螺旋丝杆
6角花键轴
W轴线性导轨
W轴线性导轨
加油部位 加油位置 频率 作业方法
线性导轨
2
每月 用手涂抹螺旋丝杆
2
6
角花键轴
1
55438-L5-00
6.5 贴装头花键轴
Z轴加油部
Z轴花键轴
加油部位 加油位置 频率 作业方法
Z
轴花键轴
10 3
个月 用手涂抹 ( 薄薄一层 )
55439-L5-00
A-1
A
1.机器规格

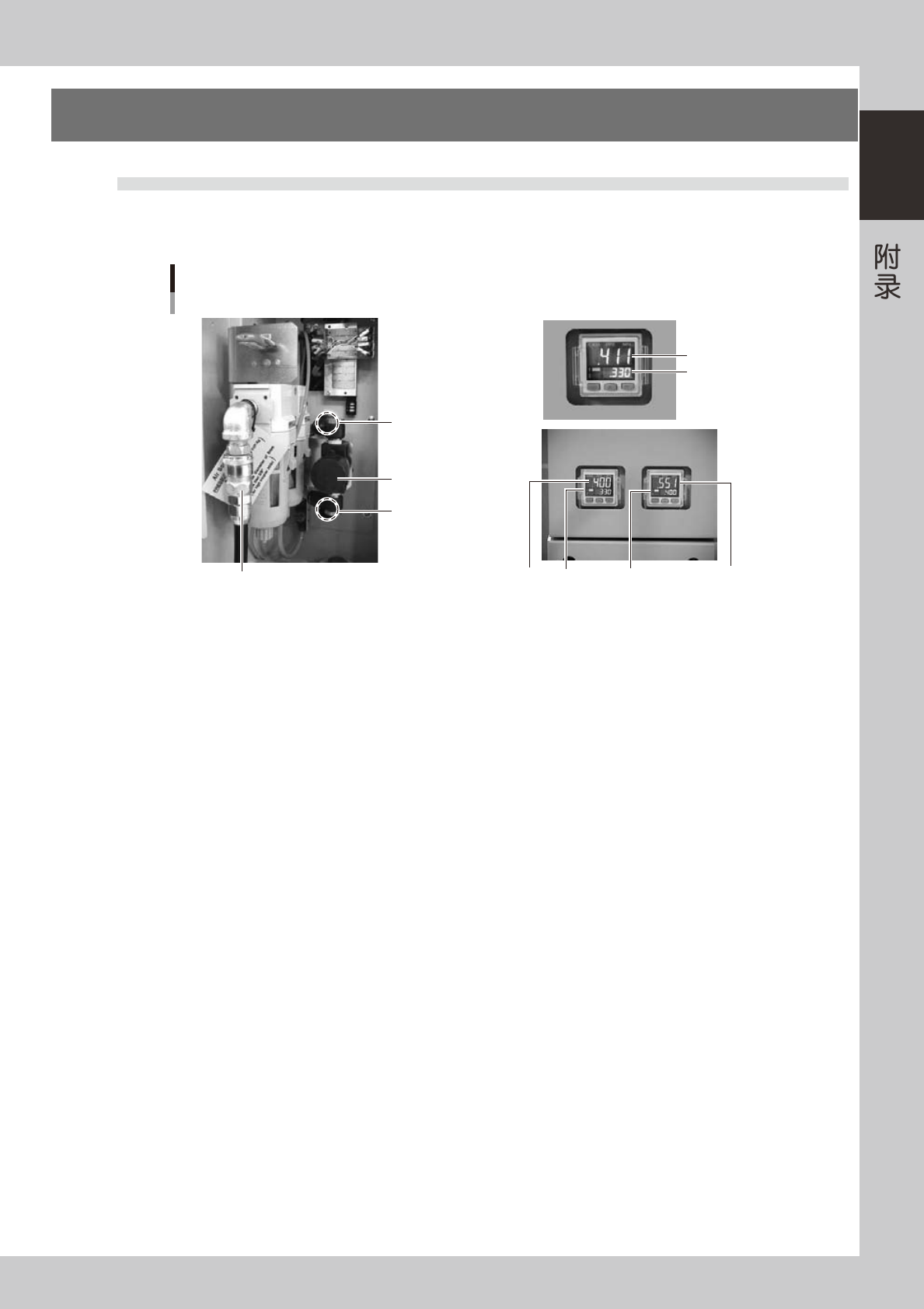

1.1 气压调节部
贴片机正面的左侧及左下方面板内，装备有向贴片机气动部供给压缩空气的气压调节部。气压调节部必须设置为
如下所示的适当值。
气源插口
气压调节部
供气/排气开关
压力调节器
(贴片机用)
压力调节器
(YG12贴装头用)
贴片机设定气压
气压下降检出气压
贴片机设定用贴装头设定用
YS12
YG12
气压下降检出气压
55427-L5-00
■ 供给气压
供给气压，是指供给本贴片机的通过压力调节器进行气压设定前的气源压力。
必须在下列范围内供给。
YS12 ：0.45MPa
～
0.70MPa
YG12 ：0.60MPa
～
0.70MPa
■ 气压表
显示设定气压 ( 上方 ) 与气压下降检出压力 ( 下方 )。
一般以绿色显示，检出气压下降时变为红色显示。
■ 设定气压与气压下降检出压力
‧
YS12
贴片机设定气压 ( 上方 ) ∶ 0.40MPa
气压下降检出压力 ( 下方 ) ∶ 0.33MPa
‧
YG12
贴片机设定气压 ( 右侧上方 ) ∶ 0.55MPa
气压下降检出压力 ( 右侧下方 ) ∶ 0.40MPa
贴装头设定气压 ( 左侧上方 ) ：0.40MPa 〜 0.41MPa
气压下降检出压力 ( 左侧下方 ) ：0.33MPa
■ 供气 / 排气开关
向右旋转此开关，可以切断供气。另外还可以排出通气管内的残留气体。
■ 气源插口
准备并连接装有 ( 日东工器制造的 )40SH 附管坐的内径在 8mm 以上的输气管，并使用通过空气干燥器和空气过滤器净化过的
压缩空气。
