1.2 通过目测检查
目测检查有以下两种方法。

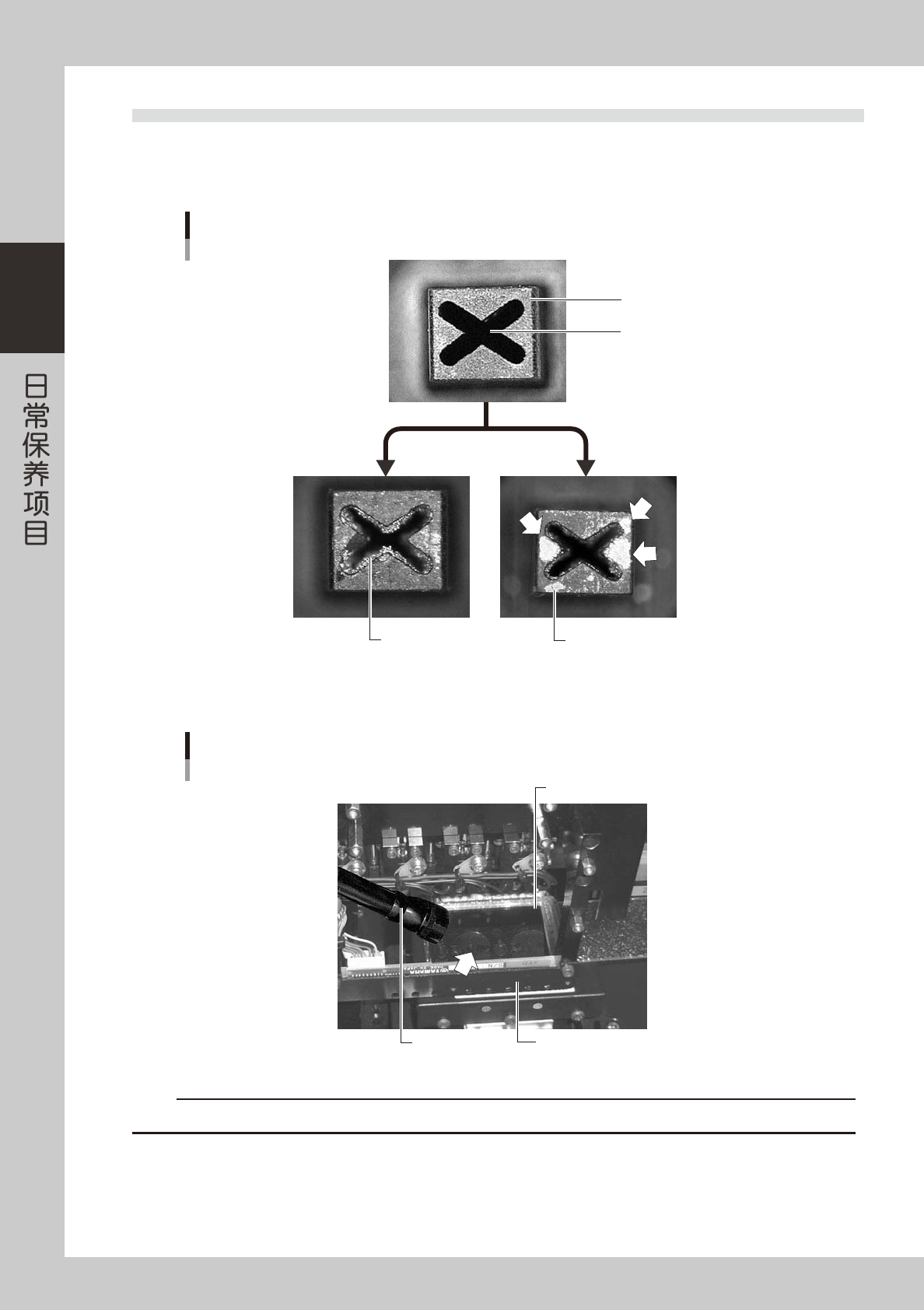

■取下吸嘴用放大镜放大检查
吸嘴前端部
吸嘴孔中粘附有锡膏
吸嘴前端粘附有锡膏
吸嘴孔
吸嘴的状态
◆ 正常状态
◇ 吸嘴堵塞状态 ◇ 前端呈发亮状态
55201-L5-00
■不取出吸嘴，用小镜子和笔形手电筒检查
小镜子
多视觉识别相机
笔形手电筒
用小镜子检查
55202-L5-00
c
注意
如果通过以上检查，发现吸嘴有脏污或堵塞现象时，必须立即实施清洁。详细内容参阅第 3 章「1.1吸嘴的点检和清洁」。
2-5
2

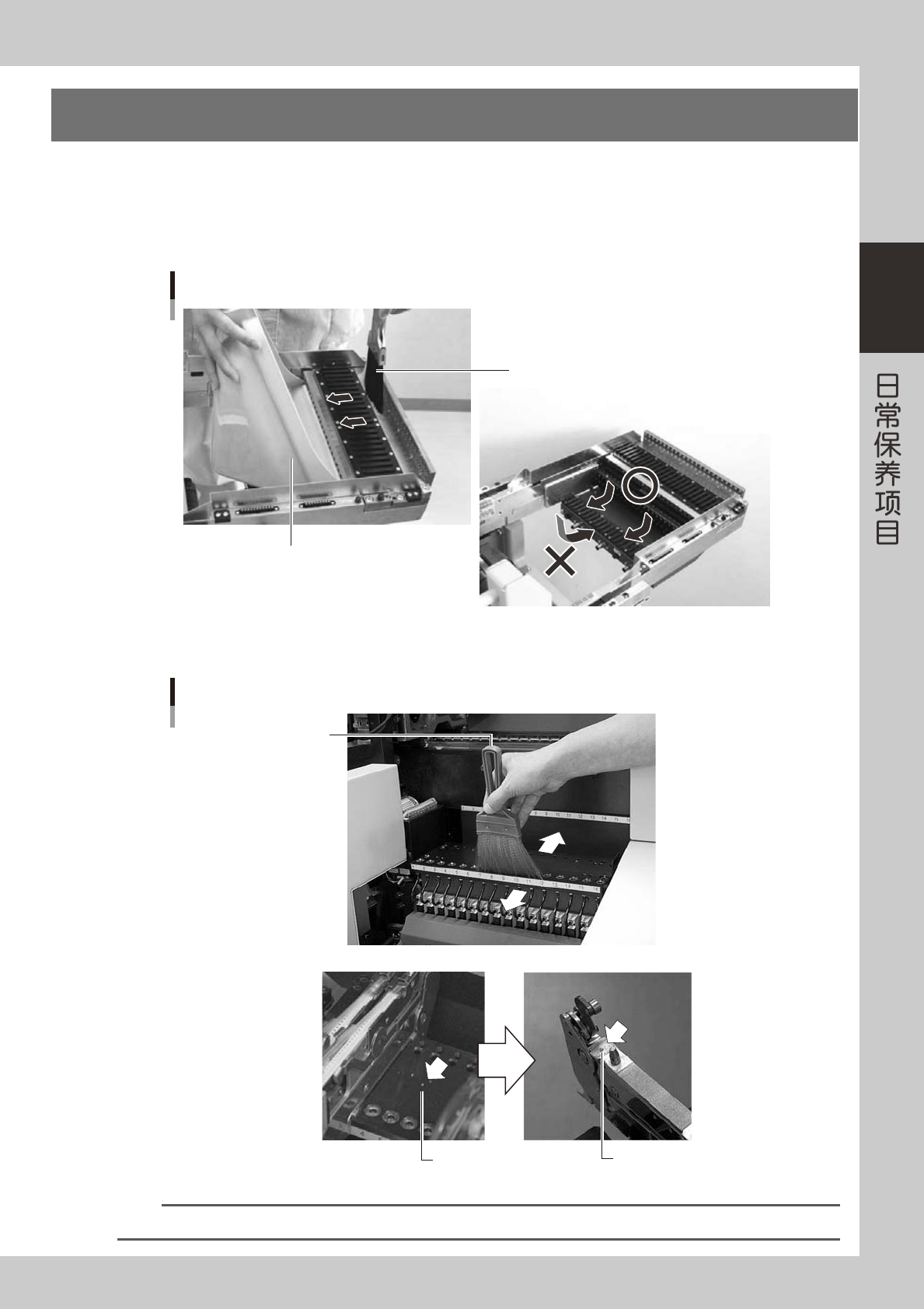

2.送料器架的清洁
用随机附带的软刷清扫送料器架。
如果芯片、异物掉在送料器架上，安装送料器时，芯片、异物会被夹入送料器。这是导致吸附位置发生偏移的
重要原因。为了防止此现象的发生，必须定期进行点检和清洁。
■ YS12
清扫用软刷
送料器架的清洁
簸萁
55205-L5-10
■ YG12
芯片 被粘住的芯片
清扫用软刷
送料器架的清洁
55206-L5-00
参考
掉在送料器架上的芯片及尘屑，可以扫至送料器架后面的孔中。
2-6
2

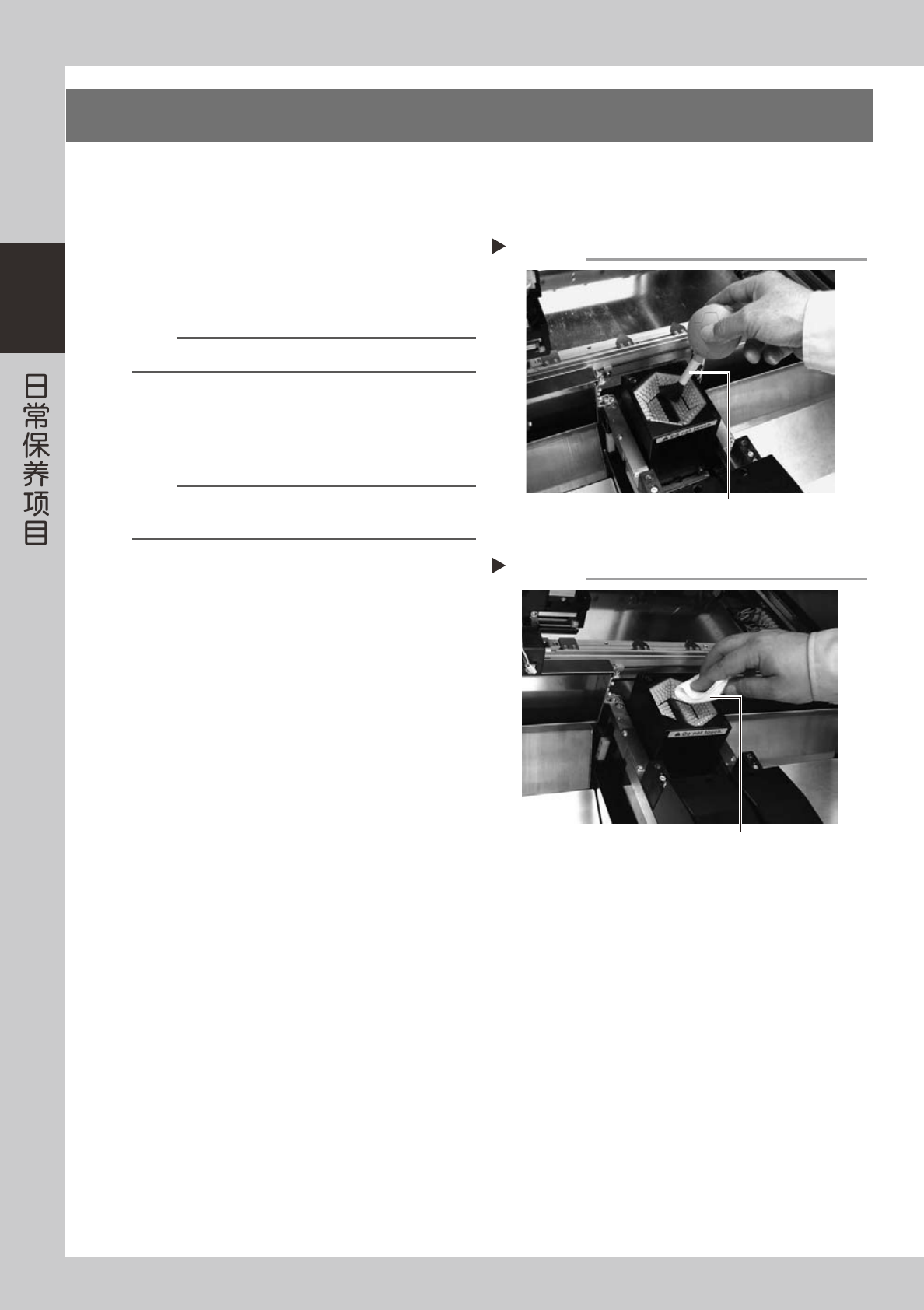

3.相机保护玻璃的清洁
如多视觉相机的保护玻璃上粘有尘屑，可能造成元件识别错误。为了防止此现象发生，必须定期对相机进行点检
和清洁。
e
为了安全作业，务必将贴片机置于紧急停机状态或关闭贴片机的电源。
1
用光学仪器专用软刷清扫相机保护玻璃
上的尘屑。
55207-L5-00
参考
光学仪器专用软刷为选件，需另行订购。
2
用无尘纸擦拭相机保护玻璃。
用浸有镜头清洁剂的无尘纸擦拭相机保护玻璃。
55209-L5-00
n
要点
务必使用不起尘的无尘纸。
镜头清洁剂为选件，需另行订购。
用光学仪器专用软刷清扫尘屑
Step 1
光学仪器专用软刷
用无尘纸擦拭相机保护玻璃
Step 2
无尘纸
