2-2
2

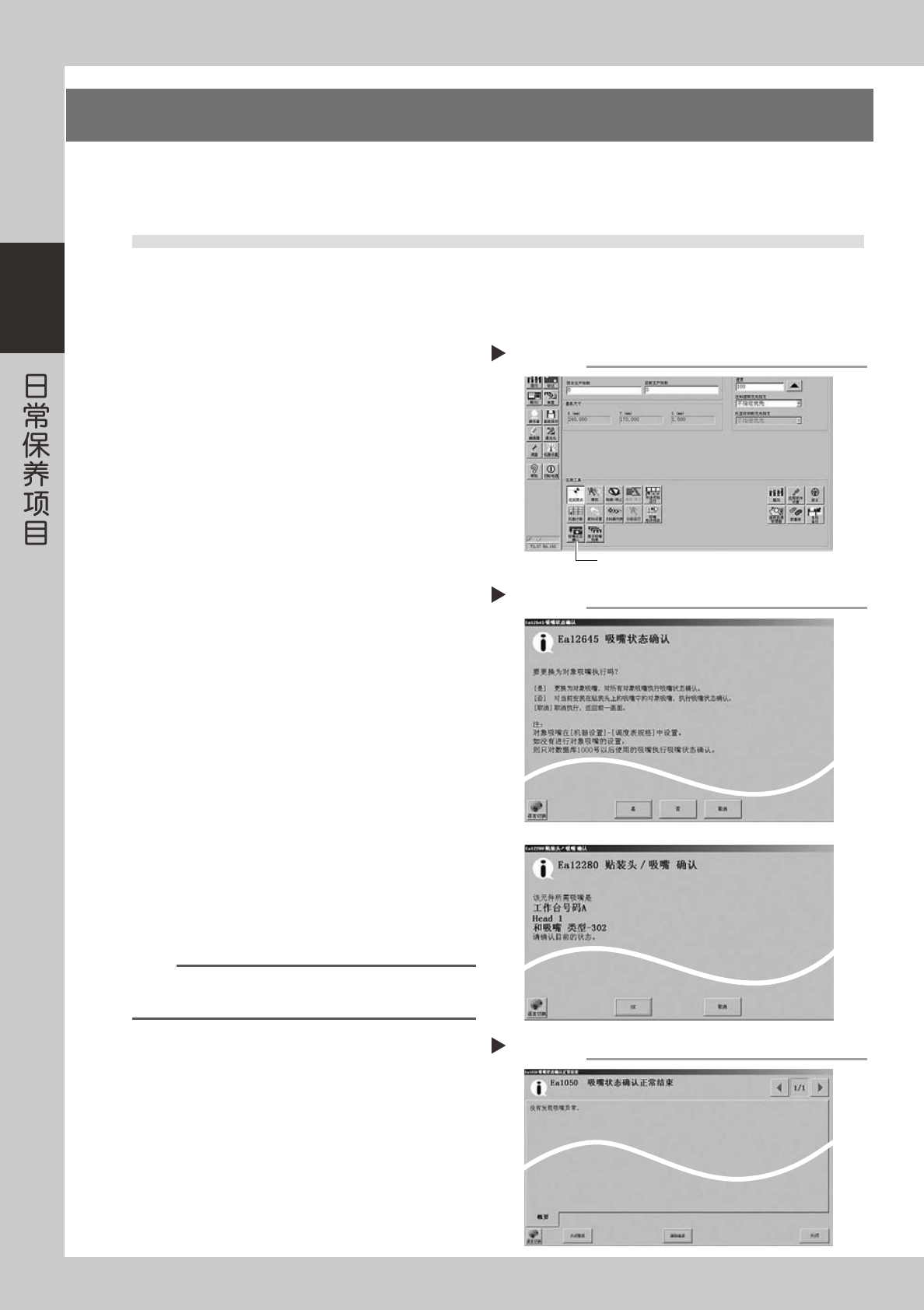

1.吸嘴状态的检查
如果吸嘴前端粘附锡膏或吸嘴孔堵塞，可能导致发生吸附错误或识别错误。如果吸嘴的回弹动作迟钝也会导致
发生吸附、贴装错误。为了防止上述错误的发生，必须定期对各个吸嘴进行点检、清洁。
1.1 通过软件系统检查
■吸嘴脏污的检查方法 ( 使用 [ 吸嘴状态确认 ] 按钮 )
此处所说的「吸嘴脏污」是指吸嘴的前端粘附锡膏后呈发亮的状态。它是导致识别装置将发亮部分误识别为元件
的重要原因。如要判断吸嘴的脏污状态，需在没有吸附元件的状态下，用多视觉相机识别吸嘴前端，进行「吸嘴
状态确认」。
e
1
移动贴装头。
按紧急停机按钮，将贴装头移至便于拆装吸嘴的
位置。
2
按 [ 吸嘴状态确认 ] 按钮。
1. 解除机器的紧急停机状态。
2. 打开 [ 生产设计 ] 画面，按实用工具中的 [ 吸嘴
状态确认 ] 按钮。
56201-L5-00
3
选择要执行的内容。
确认提示内容，选择相应按钮。
■选择[是]时
对可进行自动吸嘴交换的所有吸嘴进行确认。
■选择[否]时
步骤如下 ：
1.移动贴装头。
e
按紧急停机按钮，将贴装头移至便于拆装吸嘴的位置。
2.更换吸嘴。
按照提示内容，更换吸嘴后按 [OK] 按钮。
3.按最后的 [OK] 按钮后，开始执行吸嘴状态确认。
56202-L5-00
4
确认画面提示内容。
确认画面的提示内容，如果为「NG」，需清洁吸嘴。
56203-L5-00
n
要点
一般，贴片机出厂时，「吸嘴状态确认」的对象已设置为
「Type302A 吸嘴」。
按[吸嘴状态确认]按钮
Step 2
[吸嘴状态确认]按钮
选择执行内容
Step 3
[否]时
确认提示内容
Step 4
2-3
2

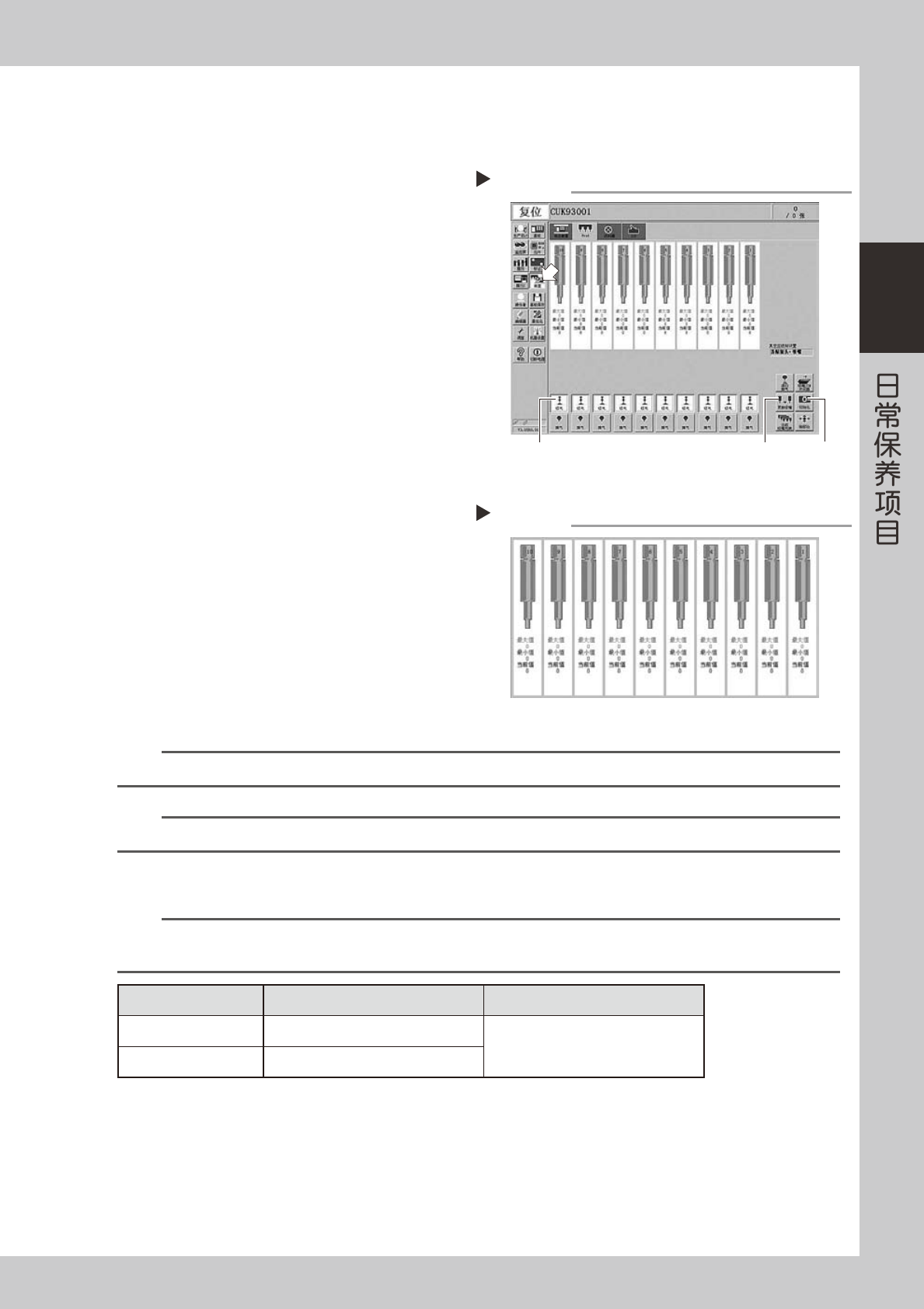

■检查吸嘴堵塞的方法 ( 使用 [ 装置 ]-「Head」选项卡画面 )
此处所说的「吸嘴堵塞」是指吸嘴孔被锡膏等粘附，即使没有吸附元件，负荷压力也呈上升状态。这是导致不
贴装等错误现象发生的原因之一。下面，以 Type302A 为例介绍检查吸嘴堵塞的方法。
e
1
安装吸嘴。
按紧急停机按钮，在所有贴装头安装 Type302A 吸
嘴。
配备有吸嘴交换站的贴片机，按 [ 更换吸嘴 ] 按钮，
更换吸嘴。
56204-L5-00
2
使数值清零。
打开 [ 装置 ] -「Head」选项卡画面，按画面右下方
的 [ 初始化 ] 按钮，使真空级别值清零。
3
使负压产生。
在 [ 装置 ] -「Head」选项卡画面，打开所有贴装头
的 [ 吸气 ] 按钮，数值上升后，过 5 〜 10 秒再关闭
按钮。
4
读取数值。
读取 Head 画面上用红字显示的「最大值」的数值。
如果读取的数值在 110 以下属正常范围。如果数值
超过 110 则说明吸嘴孔可能脏污，需清洁吸嘴。
56205-L5-00
n
要点
上述值是以 Type302A 为例取得的数值，其它吸嘴的数值与此不同。
n
要点
如果清洁吸嘴孔后又实施了 Step1 〜 4，仍然没有恢复正常数值的话，可能是花键轴内脏污。
■花键轴空气通道的规格值 ( 花键轴内 )
n
要点
花键轴空气通道的规格值使用的是真空压力值。
受气源和环境的影响，此值会有些许的差异。因此，上述规格值仅供参考。
吸嘴 开放状态规格值 封闭状态规格值
Type303A 85
190
以上
无吸嘴
70
使负压产生
Step 1~3
[更换吸嘴]按钮
[初始化]按钮[吸气]按钮
确认负压
Step 4
2-4
2
1.2 通过目测检查
目测检查有以下两种方法。
■取下吸嘴用放大镜放大检查
吸嘴前端部
吸嘴孔中粘附有锡膏
吸嘴前端粘附有锡膏
吸嘴孔
吸嘴的状态
◆ 正常状态
◇ 吸嘴堵塞状态 ◇ 前端呈发亮状态
55201-L5-00
■不取出吸嘴，用小镜子和笔形手电筒检查
小镜子
多视觉识别相机
笔形手电筒
用小镜子检查
55202-L5-00
c
注意
如果通过以上检查，发现吸嘴有脏污或堵塞现象时，必须立即实施清洁。详细内容参阅第 3 章「1.1吸嘴的点检和清洁」。
