4-1 1 4 6.4 传送装置 W 轴线性导轨与螺旋丝杆 W轴加油部 W轴螺旋丝杆 W轴螺旋丝杆 6角花键轴 W轴线性导轨 W轴线性导轨 加油部位 加油位置 频率 作业方法 线性导轨 2 每月 用手涂抹 螺旋丝杆 2 6 角花键轴 1 55438-L5-00 6.5 贴装头花键轴 Z轴加油部 Z轴花键轴 加油部位 加油位置 频率 作业方法 Z 轴花键轴 10 3 个月 用手涂抹 ( 薄薄一层 ) 55439-L5-00
4-10
4

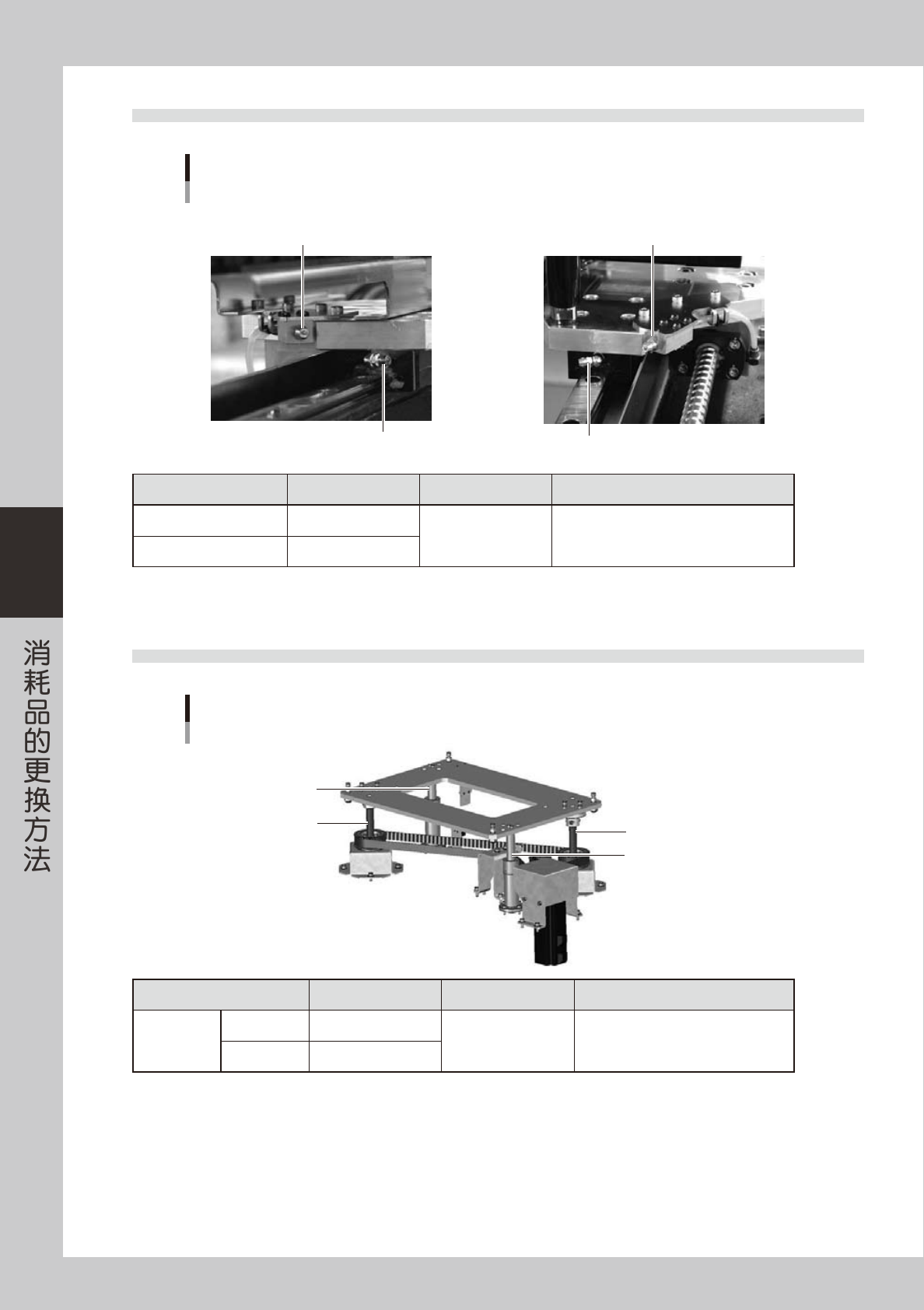

6.2 Y1、Y2 轴线性导轨与螺旋丝杆
Y轴加油部
Y轴螺旋丝杆部润滑油注油嘴
Y2轴(左侧) Y1轴(右侧)
Y轴线性导轨部
润滑油注油嘴(前后各2处)
Y轴线性导轨部
润滑油注油嘴(前后各2处)
Y轴螺旋丝杆部润滑油注油嘴
加油部位 加油位置 频率 作业方法
线性导轨
4
每月 润滑油枪
螺旋丝杆
2
55436-L5-00
6.3 PU 轴导柱与螺旋丝杆
PU轴加油部
螺旋丝杆
螺旋丝杆
导柱
导柱
加油部位 加油位置 频率 作业方法
Single-PU
导柱
2
每周 用手涂抹
螺旋丝杆
2
55437-L5-00
4-11
4
6.4 传送装置 W 轴线性导轨与螺旋丝杆
W轴加油部
W轴螺旋丝杆
W轴螺旋丝杆
6角花键轴
W轴线性导轨
W轴线性导轨
加油部位 加油位置 频率 作业方法
线性导轨
2
每月 用手涂抹螺旋丝杆
2
6
角花键轴
1
55438-L5-00
6.5 贴装头花键轴
Z轴加油部
Z轴花键轴
加油部位 加油位置 频率 作业方法
Z
轴花键轴
10 3
个月 用手涂抹 ( 薄薄一层 )
55439-L5-00
