3-32 3 5 清洁多视觉相机镜头。 多视觉相机镜头配备在照明下方，使用光学仪器 专用软刷或清洁光学仪器用棉棒去除镜头表面的 尘屑。脏污无法除去时，使用浸有镜头清洁剂的 棉棒擦拭后，再用干棉棒擦拭干净。 55344-L5-00 参考 光学仪器专用软刷、 清洁光学仪器用棉棒、 镜头清洁剂为选件， 需另行订购。 清洁多视觉相机镜头 Step 5 光学仪器专用软刷 多视觉相机镜头
3-31
3
4.6 多视觉相机照明的清洁 (1 年 )--- 选配
多视觉相机的镜头及照明在保护玻璃内，清洁镜头和照明时必须拆除保护玻璃。如保护玻璃脏污时，也必须清洁
保护玻璃。( 参阅第 2 章「3. 相机保护玻璃的清洁」)
1
关闭电源。
退出软件程序，关闭贴片机电源。
2
拆出多视觉相机上面的相机罩。
用六角扳手拆出多视觉相机上面的 2 颗平头螺钉，
从正上方小心取出多视觉相机罩。
55341-L5-00
3
拆出照明保护玻璃。
用十字螺丝刀拆出玻璃固定板的固定螺钉。
55342-L5-00
4
清洁多视觉相机的照明。
1. 照明基板上装有很多 LED，使用光学仪器专用
软刷清扫。
2. 照明中央开口部中有半透明镜，使用光学仪器
专用软刷、棉棒、镜头清洁剂等清洁。
55343-L5-00
参考
光学仪器专用软刷、棉棒、镜头清洁剂为选件，需另行订购。
c
注意
切勿将金属靠近照明用基板。基板上的电路图可能因此受损，
有短路的危险。
c
注意
半透明镜厚度仅 1.0mm，薄且易碎，清洁时务必小心进行。
拆出照明保护玻璃
Step 3
十字螺丝刀
保护玻璃
玻璃固定板
拆出多视觉相机罩
Step 2
六角扳手 多视觉相机罩
平头螺钉
清洁多视觉相机照明
Step 4
光学仪器专用软刷
半透明镜
照明用LED
3-32
3
5

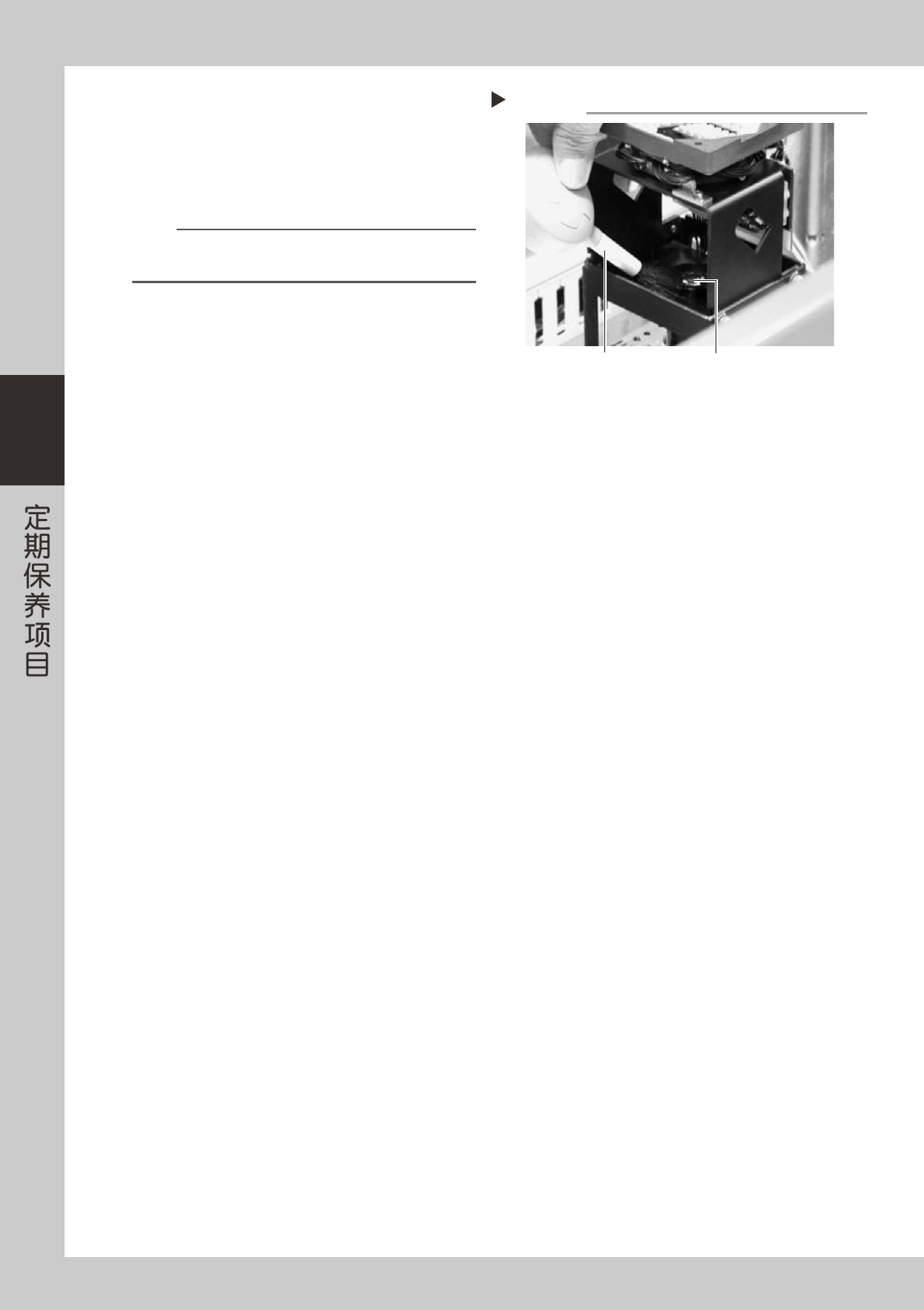

清洁多视觉相机镜头。
多视觉相机镜头配备在照明下方，使用光学仪器
专用软刷或清洁光学仪器用棉棒去除镜头表面的
尘屑。脏污无法除去时，使用浸有镜头清洁剂的
棉棒擦拭后，再用干棉棒擦拭干净。
55344-L5-00
参考
光学仪器专用软刷、清洁光学仪器用棉棒、镜头清洁剂为选件，
需另行订购。
清洁多视觉相机镜头
Step 5
光学仪器专用软刷 多视觉相机镜头
3-33
3

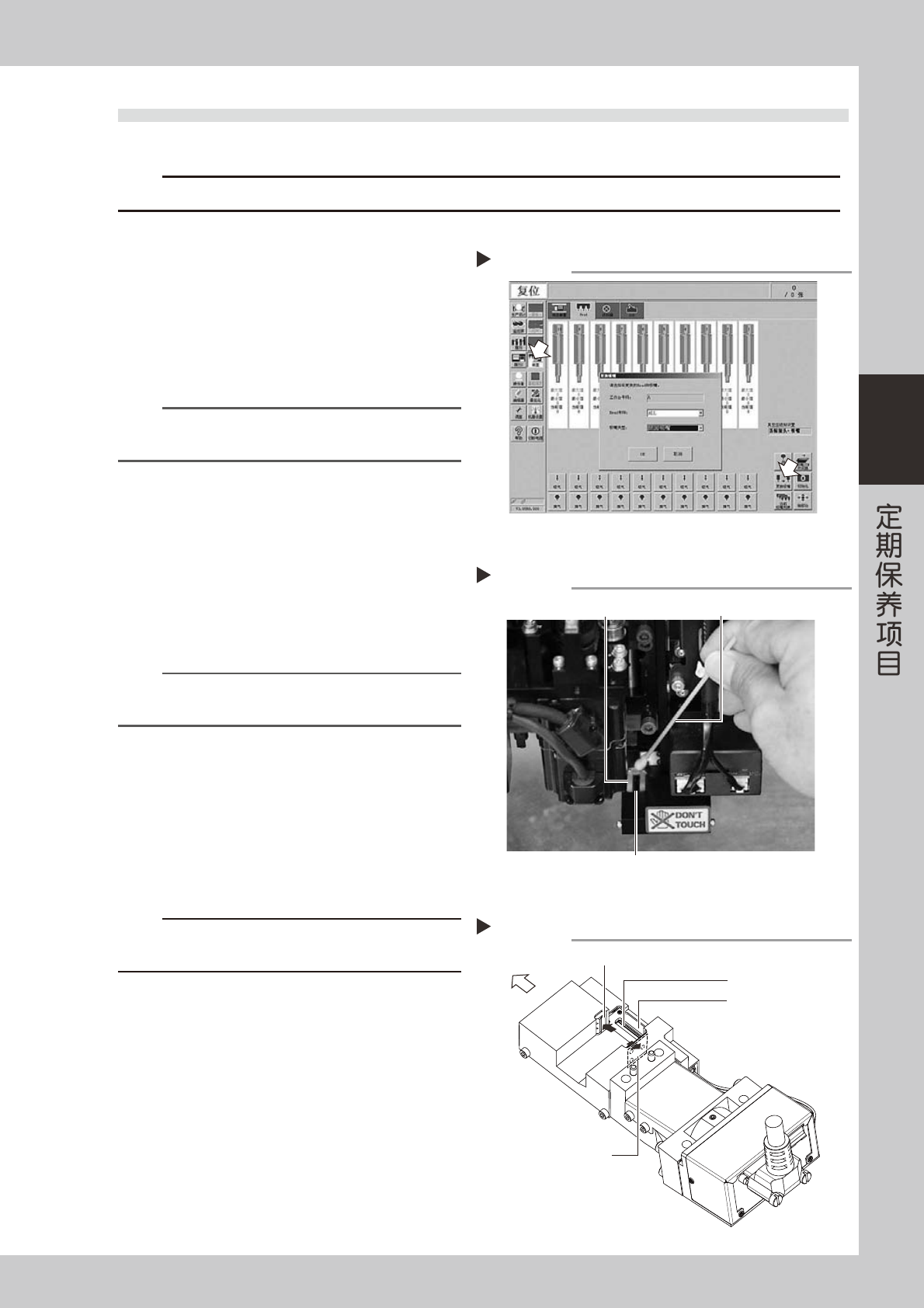

4.7 扫描相机照明的清洁 (6 个月 )
装在相机左端开口部的扫描相机照明扩散板和棱镜，会因尘屑等脏污，因此建议定期实施清洁。
c
注意
清洁时，切勿对相机各部用力过大。因为相机内部使用了玻璃部件，可能会受损。
1
放回全部吸嘴。
1. 按 [ 装置 ] 按钮，打开「Head」选项卡后，按 [ 更
换吸嘴 ] 按钮。
2. 显示「更换吸嘴」对话框，在 Head 号码栏选择
「ALL」，吸嘴类型栏选择「放回吸嘴」。
3. 按 [OK] 按钮，放回全部贴装头的吸嘴。
56312-L5-00
n
要点
如没有配备吸嘴交换站，则必须按下 [ 紧急停机 ] 按钮后，用
手取出吸嘴。
e
2
移动贴装头。
按下 [ 紧急停机 ] 按钮，用手将贴装头移至便于操
作位置。
3
移动扫描相机。
1. 用手将所有贴装头 ( 吸嘴基座部 ) 移至上升端。
2. 将扫描相机移至 R 轴电机的右侧。此时，切勿
用力过大。
n
要点
如贴片机为独立基准标记识别相机规格，将扫描相机移至左
端会便于操作。
4
擦拭扩散板和棱镜。
1. 用棉棒擦拭主照明扩散板的上表面和棱镜面的
尘屑。棱镜面较窄，可将棉棒的前端搓细后轻
轻擦拭。
2. 用棉棒擦拭侧视照明扩散板和棱镜。棱镜面从
正面无法看见，需用小镜子等才能看见。
55360-L5-00
c
注意
切勿使用溶剂。如使用，可能会导致棱镜的表面处理受到损坏，
扩散板发生变色。
55361-L5-00
放回吸嘴
Step 1
照明扩散板与棱镜的清洁
Step 4
照明扩散板
棱镜
棉棒
照明扩散板与棱镜的清洁部位
主照明用扩散板
侧视照明用扩散板
侧视照明用棱镜
贴片机正面
主照明用棱镜
