4.7 扫描相机照明的清洁 (6 个月 )
装在相机左端开口部的扫描相机照明扩散板和棱镜，会因尘屑等脏污，因此建议定期实施清洁。
c
注意
清洁时，切勿对相机各部用力过大。因为相机内部使用了玻璃部件，可能会受损。
1
放回全部吸嘴。
1. 按 [ 装置 ] 按钮，打开「Head」选项卡后，按 [ 更
换吸嘴 ] 按钮。
2. 显示「更换吸嘴」对话框，在 Head 号码栏选择
「ALL」，吸嘴类型栏选择「放回吸嘴」。
3. 按 [OK] 按钮，放回全部贴装头的吸嘴。
56312-L5-00
n
要点
如没有配备吸嘴交换站，则必须按下 [ 紧急停机 ] 按钮后，用
手取出吸嘴。
e
2
移动贴装头。
按下 [ 紧急停机 ] 按钮，用手将贴装头移至便于操
作位置。
3
移动扫描相机。
1. 用手将所有贴装头 ( 吸嘴基座部 ) 移至上升端。
2. 将扫描相机移至 R 轴电机的右侧。此时，切勿
用力过大。
n
要点
如贴片机为独立基准标记识别相机规格，将扫描相机移至左
端会便于操作。
4
擦拭扩散板和棱镜。
1. 用棉棒擦拭主照明扩散板的上表面和棱镜面的
尘屑。棱镜面较窄，可将棉棒的前端搓细后轻
轻擦拭。
2. 用棉棒擦拭侧视照明扩散板和棱镜。棱镜面从
正面无法看见，需用小镜子等才能看见。
55360-L5-00
c
注意
切勿使用溶剂。如使用，可能会导致棱镜的表面处理受到损坏，
扩散板发生变色。
55361-L5-00
放回吸嘴
Step 1
照明扩散板与棱镜的清洁
Step 4
照明扩散板
棱镜
棉棒
照明扩散板与棱镜的清洁部位
主照明用扩散板
侧视照明用扩散板
侧视照明用棱镜
贴片机正面
主照明用棱镜
第 4 章 消耗品的更换方法
目录
1. 吸嘴弹簧片的更换 4-1
2. 气密接头的更换 (YG12) 4-2
3. 真空电磁阀部 4-3
3.1 真空电磁阀 BIT 的更换 4-3
3.2 电磁铁线圈的更换 4-4
3.3 清洁用排气阀的更换 4-5
4. 送料器阀的更换 (YG12) 4-6
5. 基板传送部的清洁和传送带的更换 4-7
6. 加油位置一览表 4-9
6.1 X 轴线性导轨与螺旋丝杆 4-9
6.2 Y1、Y2 轴线性导轨与螺旋丝杆 4-10
6.3 PU 轴导柱与螺旋丝杆 4-10
6.4 传送装置 W 轴线性导轨与螺旋丝杆 4-11
6.5 贴装头花键轴 4-11
4-1
4
1.吸嘴弹簧片的更换
e
1
按下紧急停机按钮。
为安全作业，必须使贴片机处于紧急停机状态。
2
拆卸吸嘴。
用手拆下要更换弹簧片的吸嘴。
3
拆下吸嘴弹簧片。
边从后按住轴，边用十字精密螺丝刀拧下螺钉，将
不良的弹簧片从吸嘴基座上取下。
55400-L5-00
c
注意
切勿拆下固定吸嘴基座的螺钉。
4
安装新的吸嘴弹簧片。
边从后按住轴，边用十字精密螺丝刀拧紧固定螺钉。
55401-L5-00
5
安装吸嘴。
6
确认安装状态。
1. 确认弹簧片与吸嘴之间没有间隙。
2. 用手反复装卸吸嘴数次，确认没有松动。

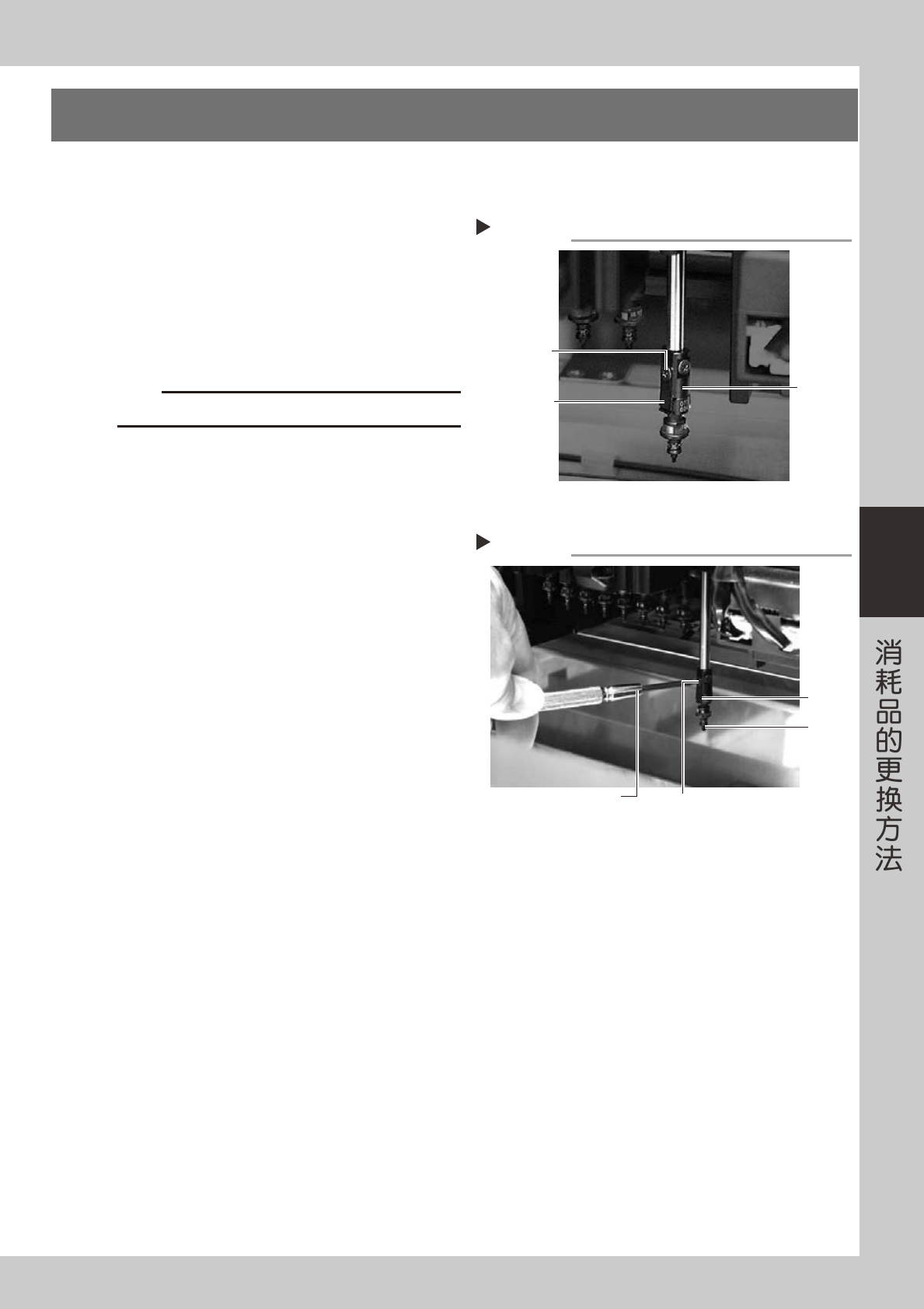

拆下吸嘴弹簧片
