3-24
3
3.5 气 / 雾过滤器的点检、清洁
本机器配备有气 / 雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。以下，介绍过滤器的点检、
清洁方法。( 邻近空气连接器的是空气过滤器，稍远的是烟雾过滤器。)

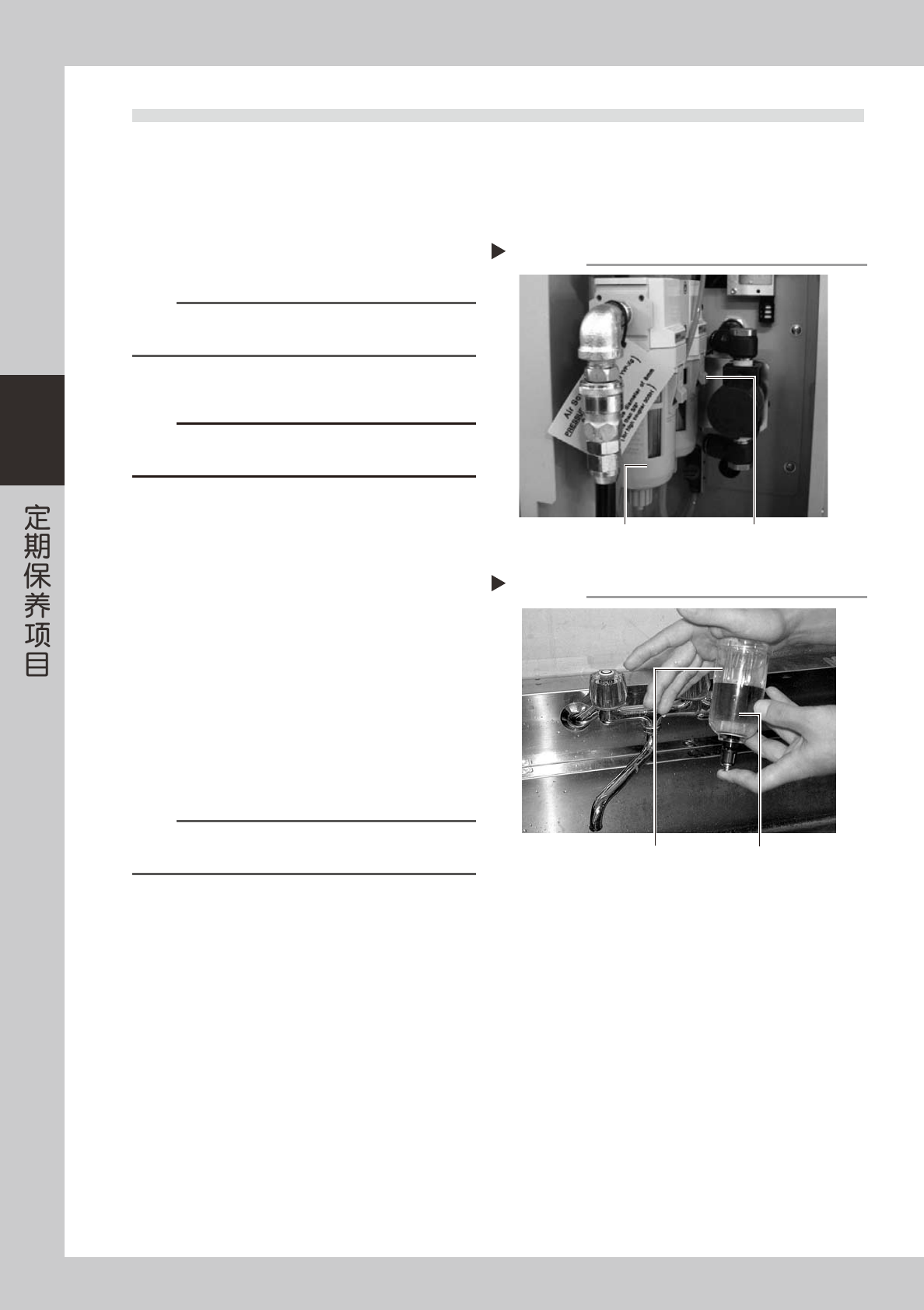

■过滤杯的清洁
1
检查过滤杯内部。
检查过滤杯中是否有油或水。如有，需按照下列
步骤清洁过滤杯。
参考
过滤杯下端排水阀是自动型。如杯中存积了油和水，排水阀
会自动排出。建议预先在排水阀下端安装好排水管。
2
取下空气连接器。
c
注意
切勿使油、水、不纯物飞溅出来。
取下连接器时，会发出很大的排气声，务必注意安全。
3
取出过滤杯。
边按按钮边朝左转动杯子，向下拔出过滤杯。
55325-L5-00
4
清洗杯内脏污。
1. 先用水涮洗过滤杯。
2. 再加入用水稀释过的中性清洁剂清洗杯内部。
3. 进行喷气排屑后，用无尘布等将水份擦干。
55326-L5-00
5
安装过滤杯。
1. 将过滤杯的按钮对准取下时的位置，再把杯子
向上推。
2. 将过滤杯向右侧转动，直至有“咔嚓”声响即可。
n
要点
如要继续进行过滤器的清洁，需在取出过滤杯的状态下，
实施下一项目「过滤器的清洁」。
6
安装空气连接器。
连接空气连接器，确认没有漏气现象发生。
取出过滤杯
Step 3
过滤杯 按钮
清洗过滤杯
Step 4
过滤杯
用水稀释过的中性清洁剂
3-25
3

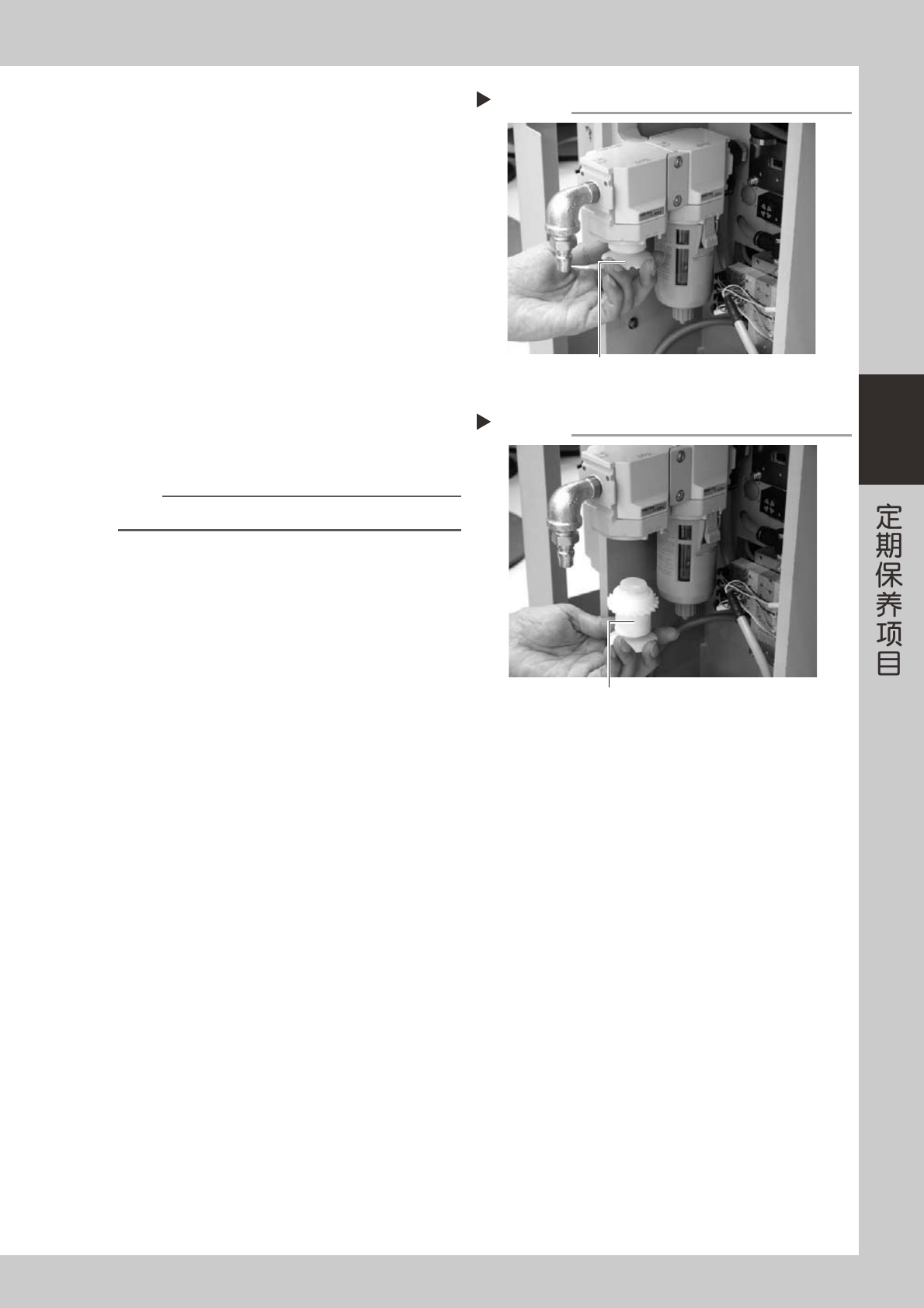

■过滤器的清洁
1
取出过滤杯。
参照前项「过滤杯的清洁」。
2
取出空气过滤器。
转动白色部分 ( 从上往下看时的顺时针方向 ) 取出
空气过滤器。
55327-L5-00
3
清洁空气过滤器的脏污。
用喷气枪吹除空气过滤器的脏污，如脏污严重无法
除去，必须更换空气过滤器。
4
安装空气过滤器。
转动白色部分将空气过滤器安装在原来位置。
55328-L5-00
5
安装过滤杯。
n
要点
按与上述相同的步骤，实施烟雾过滤器的清洁。
取出空气过滤器
Step 2
旋松取出
安装空气过滤器
Step 4
过滤器
3-26
3
4.6 个月 /1 年
4.1 相机照明装置的清洁 (6 个月 )
照明装置容易因尘屑等而脏污，建议定期对相机镜头和照明装置进行清洁。为了安全，作业前必须将贴片机置于
紧急停机状态或关闭贴片机的电源。
c
注意
清洁时，注意不要用力过大。如用力过大会影响相机的光轴调节精度。
c
注意
出现照明等故障及问题时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。

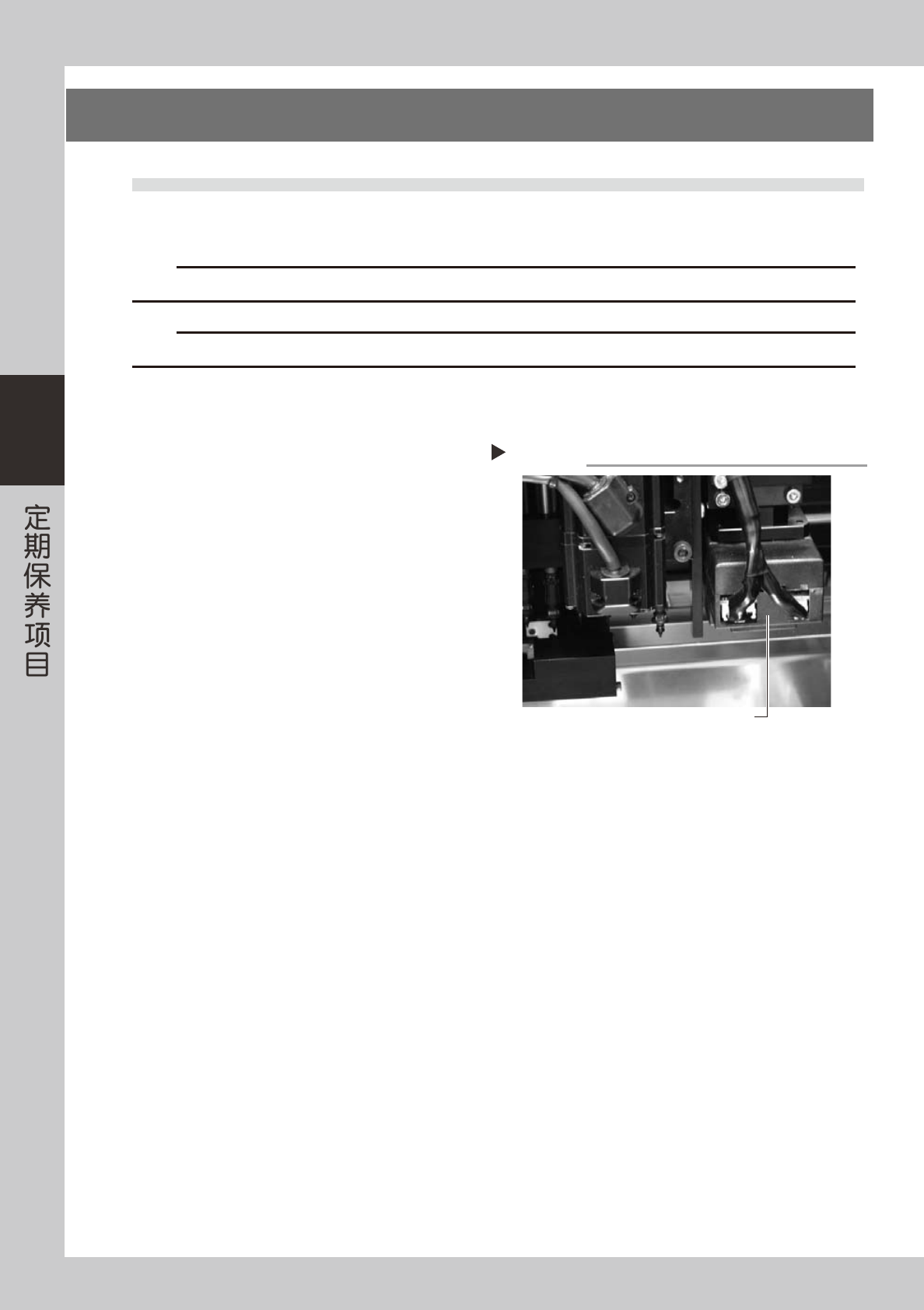

■基准标记识别相机
基准标记识别相机安装在贴装头部的右侧。清洁此相机的照明装置。( 左侧相机为选配 )
· 清洁方法
用滴有数滴镜头清洁剂的无尘纸，擦拭照明装置下部的
扩散板。
55337-L5-00
用无尘纸擦拭
基准标记识别相机的照明
