4. 6 个月 /1 年 3-2 6 4.1 相机照明装置的清洁 (6 个月 ) 3-2 6 4.2 R 轴花键轴皮带状态的确认 (1 年 ) 3-2 7 4.3 排气站过滤器的清洁及更换 (1 年 ) 3-2 8 4.4 吸嘴交换站传感器状态的确认 (1 年 )--- 选配 3-2 9 4.5 控制器的过滤器点检、清洁 (1 年 ) 3-3 0 4.6 多视觉相机照明的清洁 (1 年 )--- 选配 3-3 1 4.7 扫描相…
第 3 章 定期保养项目
目录
1. 每周 3-1
1.1 吸嘴的点检和清洁 3-1
1.1.1 回弹部的点检和清洁 3-1
1.1.2 确认弹簧片 3-3
1.2 确认传送装置传感器的状态、动作 3-4
1.3 确认基板固定夹的状态、动作 3-5
1.3.1 基板固定夹状态的确认 3-5
1.3.2 基板固定夹动作的确认 3-5
2. 每月或隔月 3-6
2.1 吸嘴空气通道的清洁 3-6
2.2 各轴的螺旋丝杆及线性导轨的点检 3-7
2.3 X、Y、W 轴的清洁、加油 3-8
2.3.1 X、Y、W 轴螺旋丝杆的清洁、加油 3-8
2.3.2 X、Y、W 轴线性导轨的清洁、加油 3-11
2.4 PU 轴的点检、清洁和加油 3-13
2.5 基板传送部的点检 3-14
2.5.1 传送带的点检和清洁 3-14
3. 3 个月 3-15
3.1 真空电磁阀过滤器的清洁、更换 3-15
3.1.1 真空电磁阀的真空压点检 3-16
3.1.2 排气阀的动作确认 ( 各贴装头分别确认 ) 3-17
3.1.3 清洁用排气阀的动作确认 ( 联动 ) 3-17
3.2 花键轴内的清洁、加油 3-18
3.2.1 花键轴内的清洗 3-18
3.2.2 负压状态的确认 3-21
3.3 花键轴的动作确认和加油 3-22
3.4 SC 轴软电缆的确认 3-23
3.5 气 / 雾过滤器的点检、清洁 3-24
3-1
3
1.每周
每周实施的项目主要以点检和清洁作业为中心进行。
1.1 吸嘴的点检和清洁
如果吸嘴的回弹动作不良，会导致吸附错误的发生。为了防止上述错误的发生，必须定期清洁各吸嘴。
1.1.1 回弹部的点检和清洁
■回弹状态的确认
确认吸嘴的回弹状态。按压后可正常回弹则没问题，回弹不畅则会引起吸附错误和识别错误。

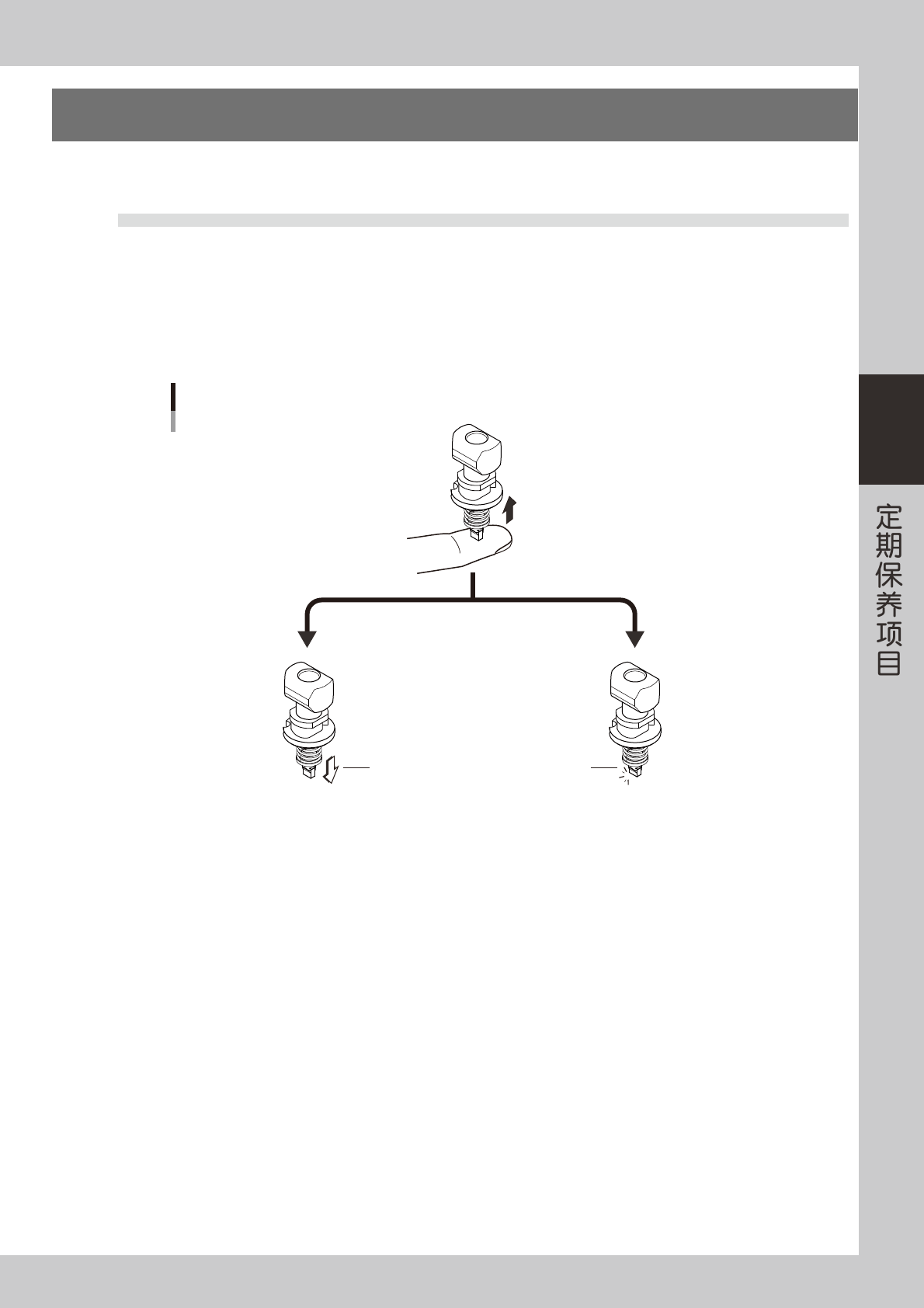

吸嘴的回弹状态
用手指按吸嘴前端
复原
复原不畅
不复原
OK NG
55300-L5-00
