2-3
2
1.2 通过目测检查
目测检查有以下两种方法。
■取下吸嘴用放大镜放大检查
吸嘴前端部
吸嘴孔中粘附着锡膏
吸嘴前端粘附着锡膏
吸嘴孔
吸嘴的状态
◆ 正常状态
◇ 吸嘴堵塞状态 ◇ 前端呈发亮状态
55200-F8-00
■不取出吸嘴，用小镜子和笔形手电筒检查
小镜子
多视觉识别相机 笔形手电筒
用小镜子检查
55201-F8-00
c
注意
如果通过以上检查，发现吸嘴污垢或吸嘴堵塞现象后，必须立即实施清洁。详细内容参阅「第 3 章 1.1TypeA 吸嘴的清洁」。
2-4
2
2.吸嘴弹簧片的检查
如果吸嘴弹簧片的弹力不稳定，会给吸附、识别、贴装等所有作业带来不良影响。必须定期点检吸嘴弹簧片保持
吸嘴的状态。
■吸嘴弹簧片的点检要点
将吸嘴弹簧片上的吸嘴取下，点检下列项目。
·保持吸嘴的弹力是否充足
·弹簧片和吸嘴之间没有间隙
·吸嘴弹簧片没有变形
·弹簧片的吸嘴拆卸处没有磨损
检查吸嘴弹簧片
标准贴装头
没有间隙
没有磨损
螺钉没有松动
没有变形
55202-F8-00
c
注意
检查上述项目中如有问题发生 , 务必参阅「第 4 章1.吸嘴弹簧片的更换」，更换弹簧片。更换时必须更换一对 , 不能只换一个。
2-5
2

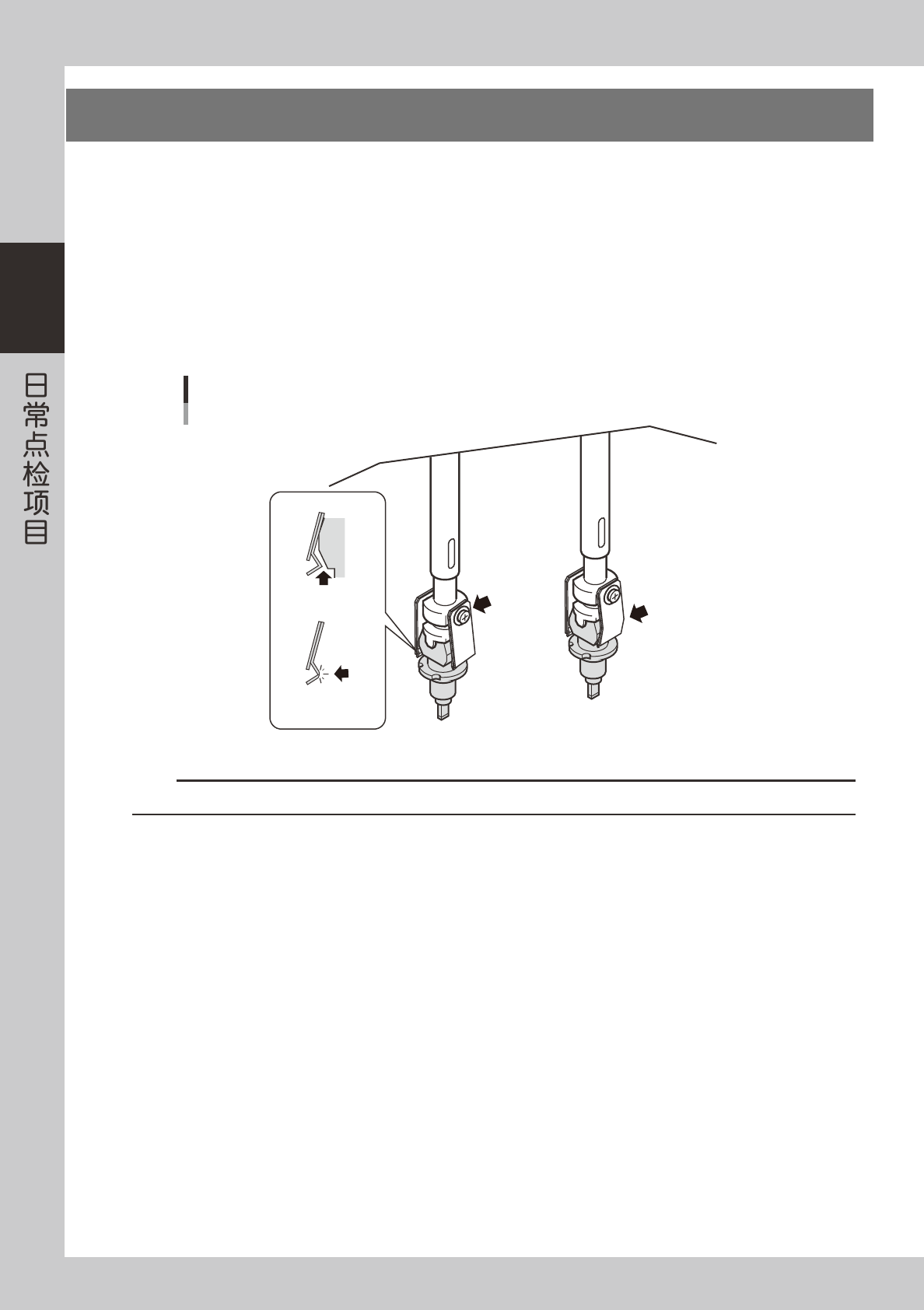

3.回弹状态的检查
检查吸嘴的回弹力度。可用手按吸嘴前端，如吸嘴能正常回弹，说明没有问题，反之，则会导致吸附错误和识别
错误的发生。
用手指按吸嘴前端
恢复原样
不能恢复原样
吸嘴的回弹状态
OK
NG
55203-F8-00
