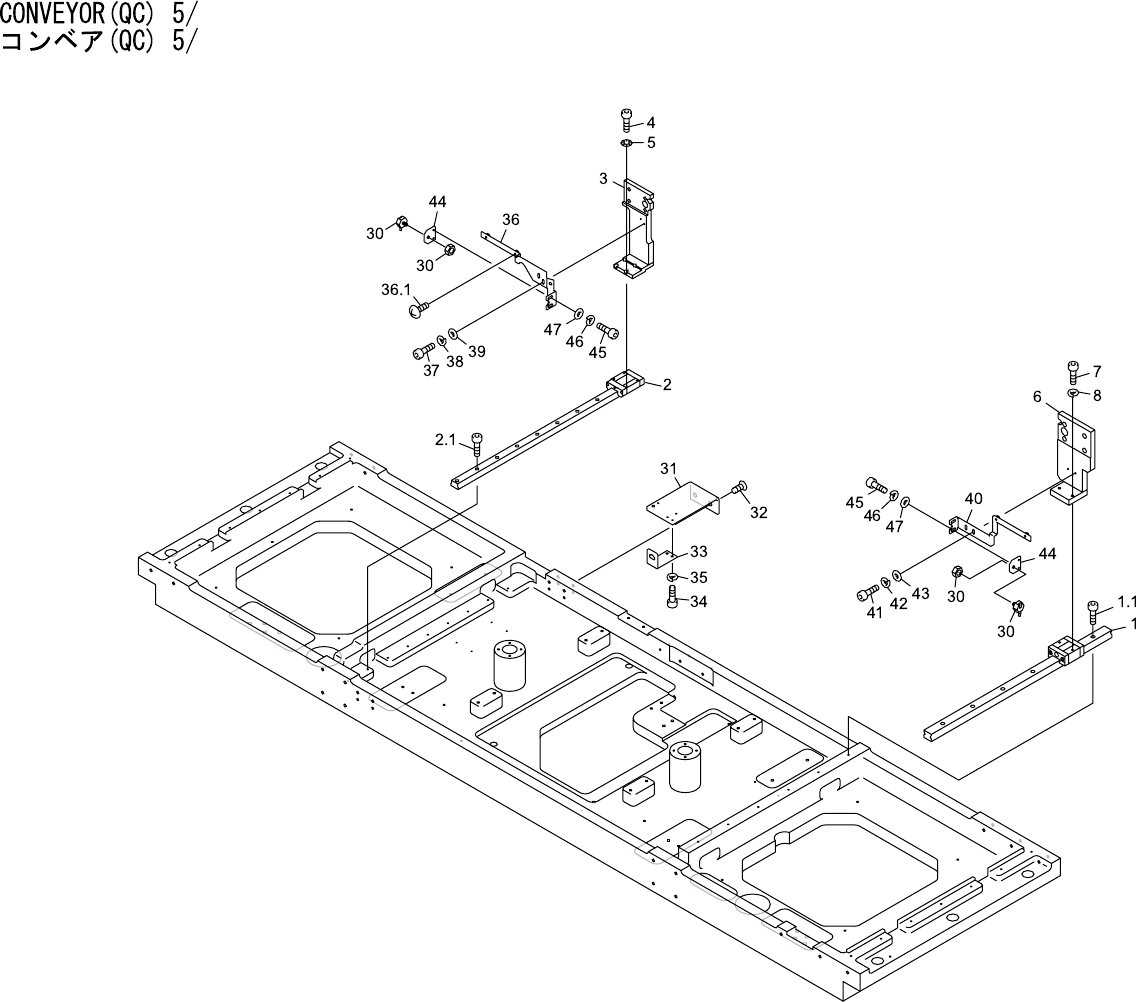

CONVEYOR(QC) 5/
コンベア(QC) 5/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格
材質
備考
No.
Drg.No. & Code No.
QTY Description Rating
Materials
Remarks
1 DNQC1400 1 GUIDE
ガイド            
OT
1.1 H5276A 6 BOLT, HEX SOCKET
ボルト 六角穴        
M03X010 FE
2 DNQC1410 1 GUIDE
ガイド            
OT
2.1 H5277A 9 BOLT, HEX SOCKET
ボルト 六角穴        
M03X012 FE
3 DNQC1380 1 BKT
ＢＫＴ            
FE
4 H5274A 4 BOLT, HEX SOCKET
ボルト 六角穴        
M03X006 FE
5 W1010A 4 WASHER, CONICAL
ワッシャ 皿         
M- 3-L FE
6 DNQC1371 1 BKT
ＢＫＴ            
FE
7 H5290A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M04X015 FE
8 W1022A 2 WASHER, LOCK
ワッシャ スプリング     
4M/M FE
30
S31389 1 SW, PHOTOELECTRIC
ＳＷ 光電          
EX-31A-C5
OT
31
DNQC1440 1 BKT VALVE ＢＫＴ バルブ
FE
32
K5363D 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿       
M06X015
FE
33
DNQC1320 1 PANEL CONNECTOR パネル コネクタ
FE
34
H5274A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M03X006
FE
35
W1021A 2 WASHER, LOCK
ワッシャ スプリング     
3M/M
FE
36 DNQC1470 1 BKT, SENSOR
ＢＫＴ センサ        
FE
36.1 K5208A 2 SCREW, C/R TRUSS
小ネジ 十穴トラス      
M04X006 ﾕﾆｸﾛﾒｯｷ FE
37 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M03X008 FE
38 W1021A 2 WASHER, LOCK
ワッシャ スプリング     
3M/M FE
39 W1042A 2 WASHER, FLAT
ワッシャ 平         
4W- 3 FE
40 DNQC1560 1 BKT, SENSOR
ＢＫＴ センサ        
FE
41 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴        
M03X008 FE
42 W1021A 2 WASHER, LOCK
ワッシャ スプリング     
3M/M FE
43 W1042A 2 WASHER, FLAT
ワッシャ 平         
4W- 3 FE
44 DNQC1490 2 PLATE, SENSOR プレート センサ FE
45 H5275A 4 BOLT, HEX SOCKET
ボルト 六角穴        
M03X008 FE
46 W1021A 4 WASHER, LOCK
ワッシャ スプリング     
3M/M FE
47 W1042A 4 WASHER, FLAT
ワッシャ 平         
4W- 3 FE
