REMOVER STATION(PM) リムーバー置き台(PM) ADEPM9403 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 DEPM3500 1 PLATE, LOCATING プレート 位置決め AL 2 H5289A 2 BOLT, HEX SOCKET ボルト 六…
69

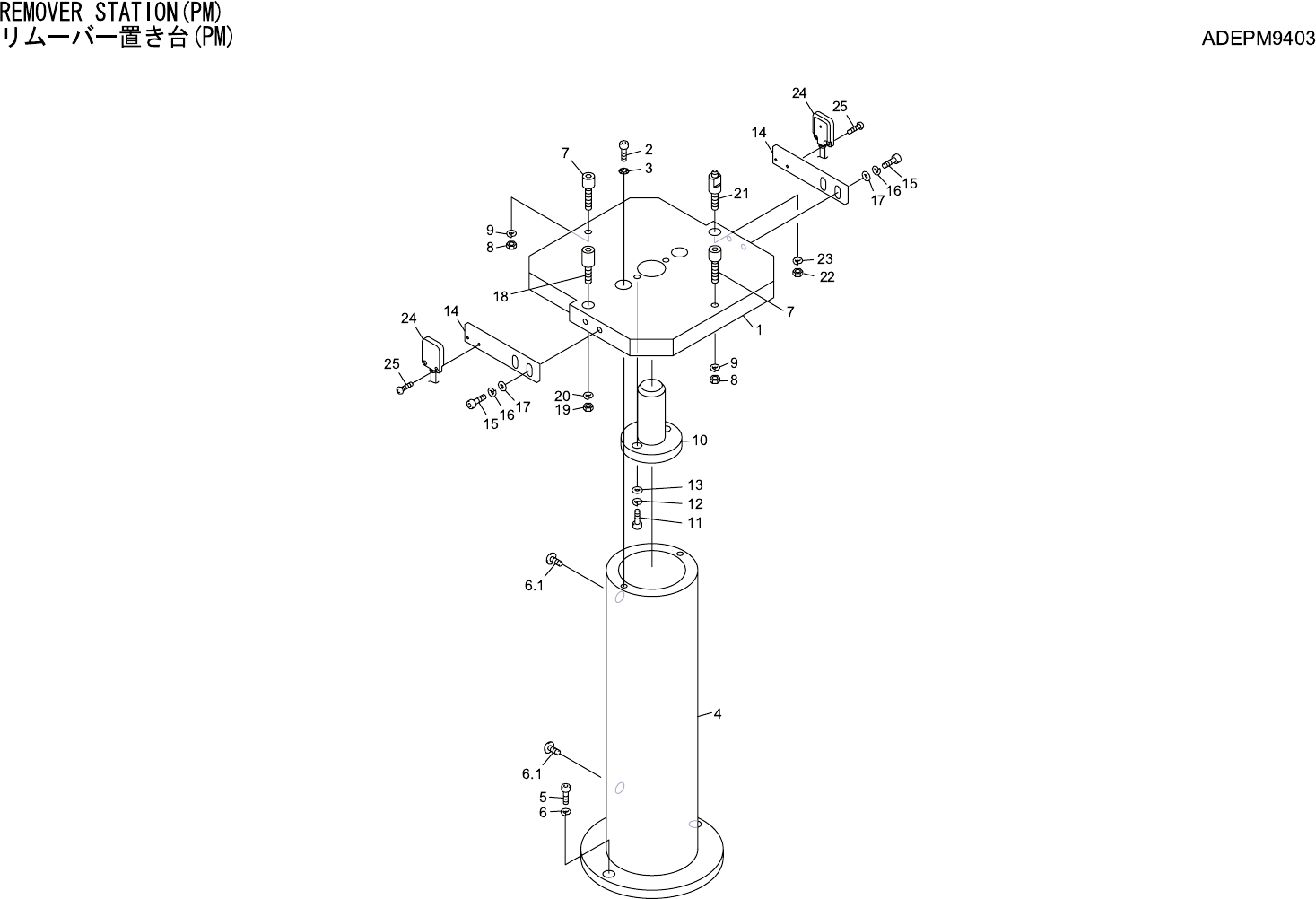

REMOVER STATION(PM)
リムーバー置き台(PM) ADEPM9403
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DEPM3500 1 PLATE, LOCATING プレート 位置決め AL
2 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
3 W1011A 2 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
4 DEPM3512 1 PIPE
パイプ
FE
5 H5301A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X018 FE
6 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M FE
6.1 K5208A 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X006 ﾕﾆｸﾛﾒｯｷ FE
7 DEPM3520 2 PIN, LOCATING
ピン 位置決め
FE
8 N1076A 2 NUT, HEX
ナット 六角
M 3 P=0.5 FE
9 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
10 DEPM3530 1 PIN, LOCATING
ピン 位置決め
PL
11 H5290A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015 FE
12 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
13 W1041A 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4) FE
14 DEPM3540 2 BKT
ＢＫＴ
FE
15 H5276A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X010 FE
16 W1021A 4 WASHER, LOCK
ワッシャ スプリング
3M/M FE
17 W1042A 4 WASHER, FLAT
ワッシャ 平
4W- 3 FE
18 DEPM3550 1 PIN, LOCATING
ピン 位置決め
FE
19 N1076A 1 NUT, HEX
ナット 六角
M 3 P=0.5 FE
20 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M FE
21 DEPM3560 1 PIN, LOCATING
ピン 位置決め
FE
22 N1076A 1 NUT, HEX
ナット 六角
M 3 P=0.5 FE
23 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M FE
24 S40581 1 SENSOR
センサ
E3T-FT12 OT
25
K5175W
4
SCREW, C/R PAN
小ネジ 十穴鍋
M02X006 ｽﾃﾝﾚｽ
FE
