7
NOZZLES(PN) 3/
ノズル一覧(PN) 3/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 ADNPN8890 1 HOLDER ホルダ OT
2 R2063B 1 RING, BACKUP
リング バックアップ
GN0375-A0 OT
3 DEPN3250 1 SPRING
スプリング
FE
4 DBPH0151 2 BLOCK 駒 CO
5 N4018A 2
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ｸﾎﾞﾐｻｷ FE
6 ADNPN7661 1 NOZZLE ノズル OT S100
6.1 ADNPN7621 1 NOZZLE ノズル OT S100
7 ADNPN7671 1 NOZZLE ノズル OT S150
7.1 ADNPN7631 1 NOZZLE ノズル OT S150
8 ADNPN7681 1 NOZZLE ノズル OT S200
8.1
ADNPN7641
1
NOZZLE
ノズル
OT
S200
6
7

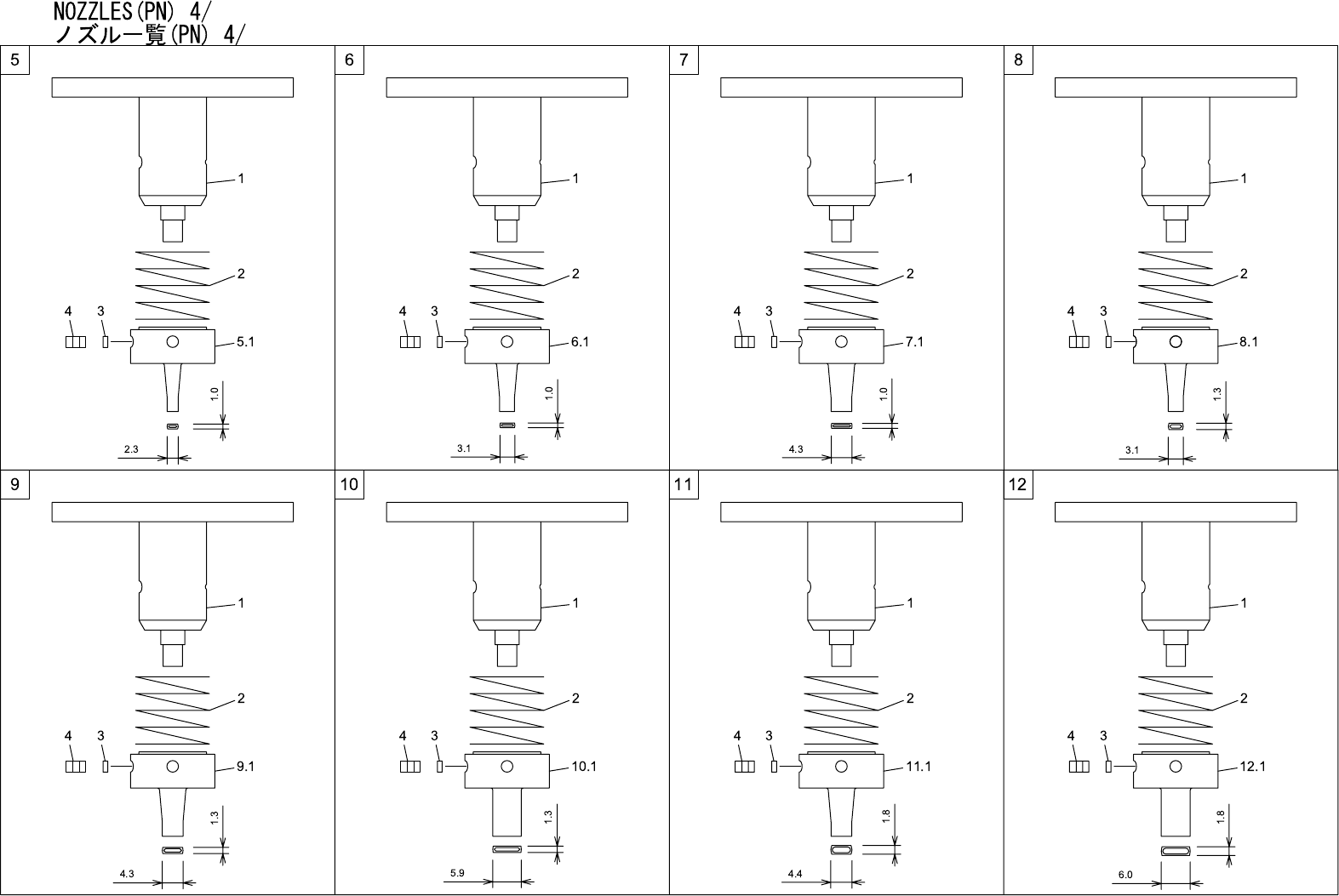

NOZZLES(PN) 4/
ノズル一覧(PN) 4/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 ADNPN8880 1 HOLDER
ホルダ
OT
2 DEPN3241 1 SPRING
スプリング
FE
3 DBPH0151 2 BLOCK 駒 CO
4 N4019A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X004 ｸﾎﾞﾐｻｷ FE
5 ADNPN8513 1 NOZZLE
ノズル
OT
5.1 DNPN3031 1 NOZZLE
ノズル
OT
6 ADNPN8523 1 NOZZLE
ノズル
OT
6.1 DNPN3041 1 NOZZLE
ノズル
OT
7 ADNPN8533 1 NOZZLE
ノズル
OT
7.1 DNPN3051 1 NOZZLE
ノズル
OT
8 ADNPN8543 1 NOZZLE
ノズル
OT
8.1 DNPN3061 1 NOZZLE
ノズル
OT
9 ADNPN8553 1 NOZZLE
ノズル
OT
9.1 DNPN3071 1 NOZZLE
ノズル
OT
10 ADNPN8564 1 NOZZLE
ノズル
OT
10.1 DNPN3082 1 NOZZLE
ノズル
OT
11 ADNPN8573 1 NOZZLE
ノズル
OT
11.1 DNPN3091 1 NOZZLE
ノズル
OT
12 ADNPN8583 1 NOZZLE
ノズル
OT
12.1
DNPN3101
1
NOZZLE
ノズル
OT
8
