Y SLIDE(SY) 1/2 Y スライド(SY) 1/2 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 1 DESY3021 2 GUIDE, RAIL ガイド レール OT 2 H5290A 46 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE 3 D…
117

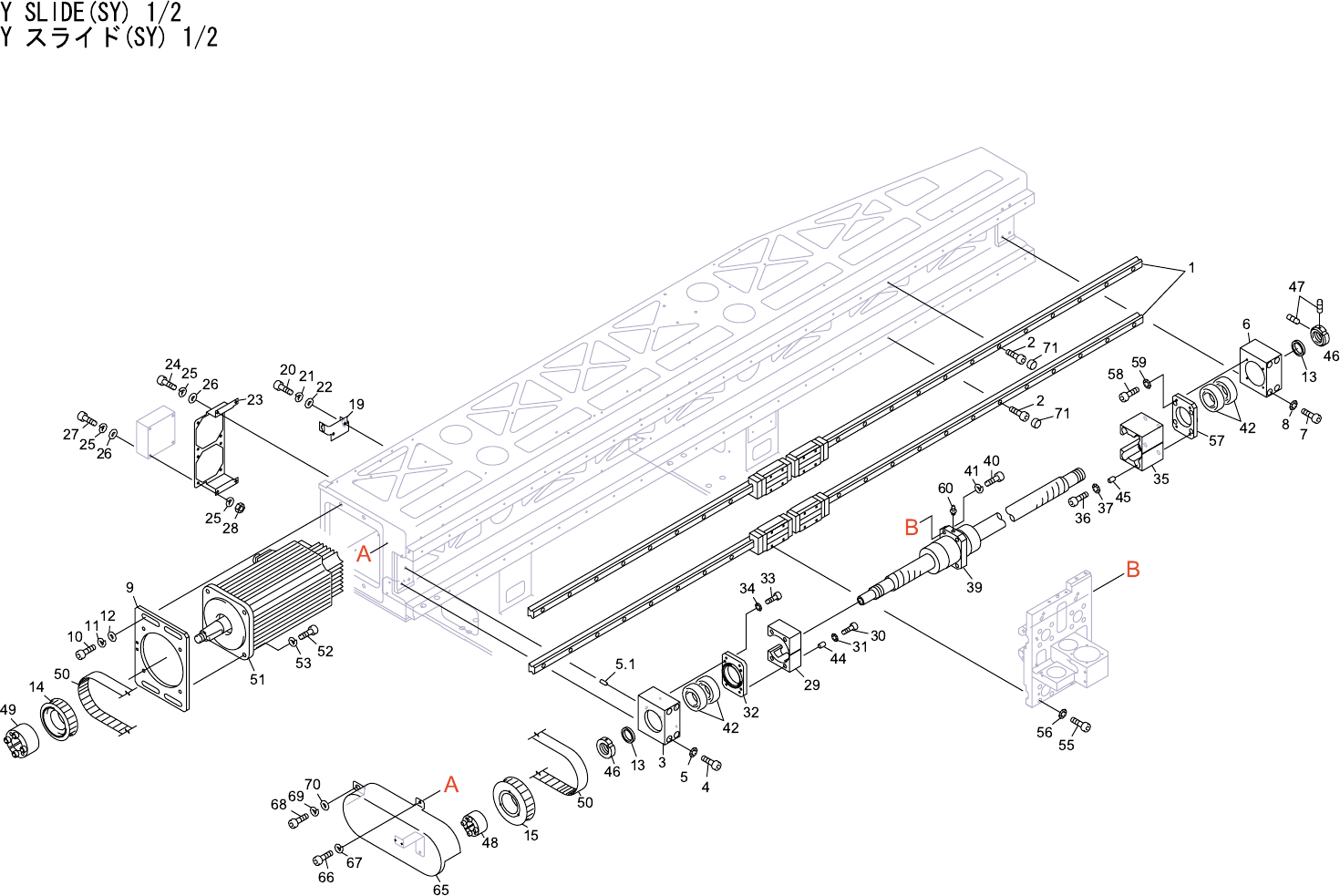

Y SLIDE(SY) 1/2
Y スライド(SY) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
1 DESY3021 2 GUIDE, RAIL
ガイド レール
OT
2 H5290A 46 BOLT, HEX SOCKET
ボルト 六角穴
M04X015 FE
3 DESY3034 1 HOUSING
ハウジング
AL
4 H5333A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X060 FE
5 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
5.1 H2094H 1 PIN, PARALLEL
ピン 平行
5ﾟX12 Bｼｭ FE
6 DNSY3441 1 HOUSING
ハウジング
AL
7 H5333A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X060 FE
8 W1013A 4 WASHER, CONICAL
ワッシャ 皿
M- 6-H FE
9 DESY3072 1 BKT, MOTOR ＢＫＴ モータ AL
10 H5195A 4 BOLT, HEX
ボルト 六角
M08X025 10.9 FE
11 W1025A 4 WASHER, LOCK
ワッシャ スプリング
8M/M FE
12 W1046A 4 WASHER, FLAT
ワッシャ 平
4W- 8 FE
13 DESY3170 2 COLLAR
カラー
FE
14 DNSY3010 1 PULLEY, MOTOR プーリ モータ FE
15 DNSY3020 1 PULLEY
プーリ
OT
19 DNSY3040 1 BKT, TERMINAL ＢＫＴ ターミナル FE
20 H5287A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008 ｾﾞﾝﾈｼﾞ FE
21 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
22 W1041A 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4) FE
23 DNSY3862 1 BKT
ＢＫＴ
FE
24 H5288A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
25 W1022A 20 WASHER, LOCK
ワッシャ スプリング
4M/M FE
26 W1041A 12 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4) FE
27 H5295A 8 BOLT, HEX SOCKET
ボルト 六角穴
M04X035 FE
28 N1080A 8 NUT, HEX
ナット 六角
M 4 P=0.7 FE
29 DNSY3771 1 STOPPER
ストッパ
PL
30 H5299A 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X012 FE
31 W1050A 4 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(1W-5) FE
32 DNSY3113 1 RETAINER, BEARING
押え ベアリング
FE
33 H5288A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
34 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
35 DNSY3781 1 STOPPER
ストッパ
PL
36 H5263C 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X016 FE
37 W1050A 4 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(1W-5) FE
39 DNSY3603 1 BALL SCREW
ボールネジ
OT
118
Y SLIDE(SY) 1/2
Y スライド(SY) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
40 H5326A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X025 ｾﾞﾝﾈｼﾞ FE
41 W1024A 4 WASHER, LOCK
ワッシャ スプリング
6M/M FE
42 H4217T 2 BEARING
ベアリング
7004ADBC7 P5 OT
44 DESX1100 4 COLLAR
カラー
FE
45 IPB0431 4 COLLAR
カラー
FE
46 N1025Z 2 NUT, LOCK
ナット ロック
ZM020 FE
48 H3076E 1 BUSHING
ブシュ
ETP-D-18 OT
49 H30761 1 BUSHING
ブシュ
ETP-K-24 OT
50 H4519T 1 BELT, TIMING
ベルト タイミング
460-5GT-15 RFLｼﾖｳ OT
51 SAM6810 1 MOTOR, AC SERVO
モータ ＡＣサーボ
SGMSH-15A2A21 OT
52 H5324A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X020 FE
53 W1024A 4 WASHER, LOCK
ワッシャ スプリング
6M/M FE
55 H5289A 16 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
56 W1011A 16 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
57 DNSY3451 1 RETAINER, BEARING
押え ベアリング
FE
58 H5288A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
59 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
60 N20240 1 NIPPLE
ニップル
C-MT6X1(M6X1) OT
65 DNSY3031 1 COVER, PULLEY カバー プーリ FE
66 H5287A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008 ｾﾞﾝﾈｼﾞ FE
67 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
68 H5299A 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X012 FE
69 W1023A 1 WASHER, LOCK
ワッシャ スプリング
5M/M FE
70 W1044A 1 WASHER, FLAT
ワッシャ 平
4W- 5 FE
71
K20089
46
CAP
キャップ
C04
OT
119
