BODY(AB) 2/ 本体(AB) 2/ 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 5 DNAB1282 1 BOX, DUST ＢＯＸ ダスト OT 6 DEAB3032 1 BKT, BOX ＢＫＴ ＢＯＸ FE 7 H5300A 2 BOLT, HEX SOCKET ボ…
19

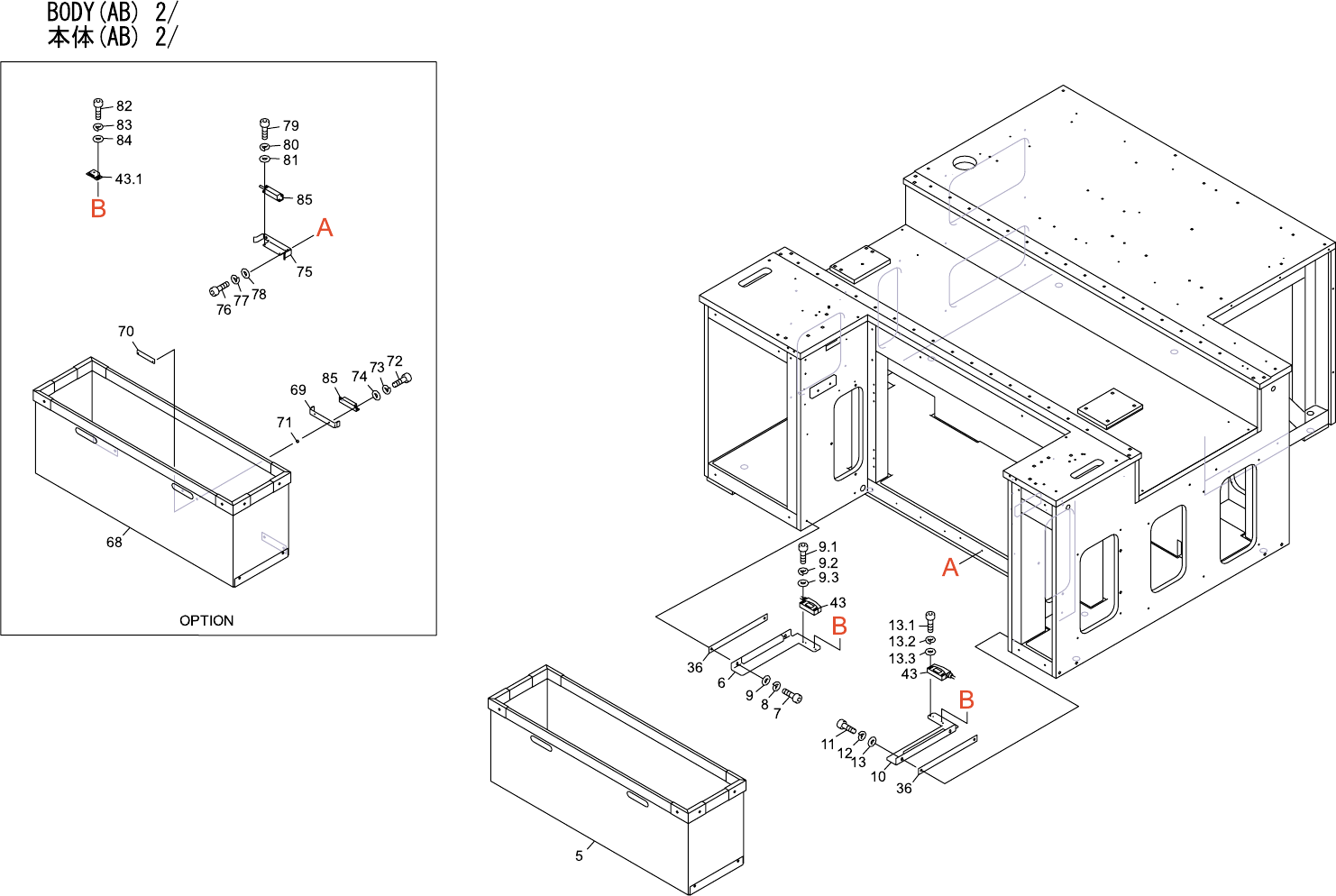

BODY(AB) 2/
本体(AB) 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
5 DNAB1282 1 BOX, DUST ＢＯＸ ダスト OT
6 DEAB3032 1 BKT, BOX ＢＫＴ ＢＯＸ FE
7 H5300A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015 FE
8 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M FE
9 W1044A 2 WASHER, FLAT
ワッシャ 平
4W- 5 FE
9.1 H5293A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X025 FE
9.2 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
9.3 W1043A 2 WASHER, FLAT
ワッシャ 平
4W- 4 FE
10 DEAB3042 1 BKT, BOX ＢＫＴ ＢＯＸ FE
11 H5300A 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015 FE
12 W1023A 2 WASHER, LOCK
ワッシャ スプリング
5M/M FE
13 W1044A 2 WASHER, FLAT
ワッシャ 平
4W- 5 FE
13.1 H5293A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X025 FE
13.2 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
13.3 W1043A 2 WASHER, FLAT
ワッシャ 平
4W- 4 FE
36 DEAB1240 2 SPACER
スペーサ
FE
43 M1055Z 2 MAGNET SW
マグネットＳＷ
TL-303-1 OT
43.1 M1010F 2 MAGNET CATCH
マグネットキャッチ
TL-73S OT OPTION
68 DNAB1350 1 BOX, DUST ＢＯＸ ダスト OT OPTION
69 DNAB1360 1 BKT, SW ＢＫＴ ＳＷ FE OPTION
70 DNAB1371 1 PLATE, RETAINING
プレート 押え
FE OPTION
71 DNAB1380 2 COLLAR
カラー
FE OPTION
72 H5263A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X018 FE OPTION
73 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE OPTION
74 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3 FE OPTION
75 DNAB1390 2 BKT, SW ＢＫＴ ＳＷ FE OPTION
76 H5289A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE OPTION
77 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE OPTION
78 W1043A 2 WASHER, FLAT
ワッシャ 平
4W- 4 FE OPTION
79 H5275A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE OPTION
80 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE OPTION
81 W1042A 2 WASHER, FLAT
ワッシャ 平
4W- 3 FE OPTION
82 H5275A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE OPTION
83 W1021A 4 WASHER, LOCK
ワッシャ スプリング
3M/M FE OPTION
84 W1042A 4 WASHER, FLAT
ワッシャ 平
4W- 3 FE OPTION
85
S4067T
1
SENSOR
センサ
FURTIF OPT02S(BTI)
OT
OPTION
