79
WASTE TAPE DUCT(PQ)
残テープダクト(PQ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格
材質
備考
No.
Drg.No. & Code No.
QTY Description Rating
Materials
Remarks
5 DEPQ3242 1 BKT, SUPPORT ＢＫＴ 支え FE
NOTE.1
6 H5323A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X018 FE
NOTE.1
7 W1024A 4 WASHER, LOCK
ワッシャ スプリング
6M/M FE
NOTE.1
8 W1045A 4 WASHER, FLAT
ワッシャ 平
4W- 6 FE
NOTE.1
9 DEPQ3252 1 BKT, SUPPORT ＢＫＴ 支え FE
NOTE.1
10 H5323A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X018 FE
NOTE.1
11 W1024A 4 WASHER, LOCK
ワッシャ スプリング
6M/M FE
NOTE.1
12 W1045A 4 WASHER, FLAT
ワッシャ 平
4W- 6 FE
NOTE.1
13 DNPQ3160 1 BKT
ＢＫＴ
FE
13.1 DNPQ3170 1 BKT
ＢＫＴ
FE
14 H5321A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X012 FE
15 H5322A 2 BOLT, HEX SOCKET
ボルト 六角穴
M06X015 FE
16 W1024A 4 WASHER, LOCK
ワッシャ スプリング
6M/M FE
17 W1045A 4 WASHER, FLAT
ワッシャ 平
4W- 6 FE
18 ADEPQ8023 1 DUCT
ダクト
OT
22 BHPP1880 1 RAIL
レール
OT
23 K5207A 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M04X005 ﾕﾆｸﾛﾒｯｷ FE
24 A5043T 2 RETAINER, RAIL
押え レール
PFP-M OT
25 A1068C 2 AMPLIFIER, SENSOR
アンプ センサ
HPX-NT1 OT
26 DNPQ0070 4 BKT ＢＫＴ FE NOTE.2
27 H5289A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE NOTE.2
28 W1022A 4 WASHER, LOCK
ワッシャ スプリング
4M/M FE NOTE.2
29 W1041A 4 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4) FE NOTE.2
NOTE.1：Not required when using no waste tape processing unit installed.
：残テープ処理ユニット無し仕様時には不要となります。
NOTE.2：Not required when using fixed device table.
：固定デバイステーブル仕様時には不要となります。
78
79

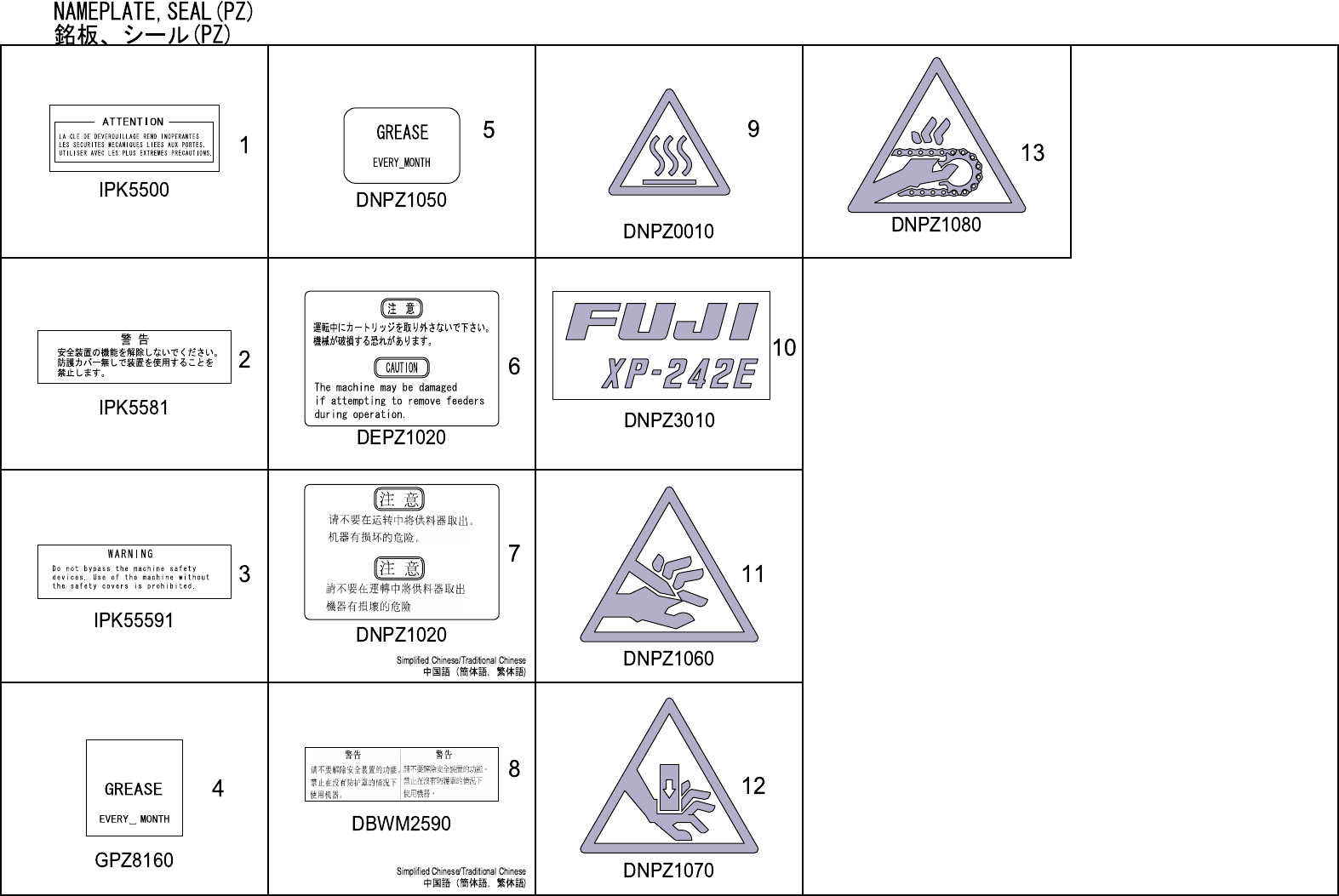

NAMEPLATE,SEAL(PZ)
銘板、シール(PZ)
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 IPK5500 2 SEAL シール PL
2 IPK5581 2 SEAL シール PL
3 IPK5591 2 SEAL シール PL
4 GPZ8160 5 SEAL シール PL
5 DNPZ1050 2 SEAL シール PL
6 DEPZ1020 2 NAMEPLATE, CAUTION 銘板 注意 PL
7 DNPZ1020 2 NAMEPLATE, CAUTION 銘板 注意 PL
8 DBWM2590 2 SEAL シール PL
9 DNPZ0010 1 SEAL シール PL
10 DNPZ3010 1 NAMEPLATE 銘板 PL
11 DNPZ1060 2 NAMEPLATE, CAUTION 銘板 注意 PL
12 DNPZ1070 4 NAMEPLATE, CAUTION 銘板 注意 PL
13
DNPZ1080
2
NAMEPLATE, CAUTION
銘板 注意
PL
80
