39
38
39

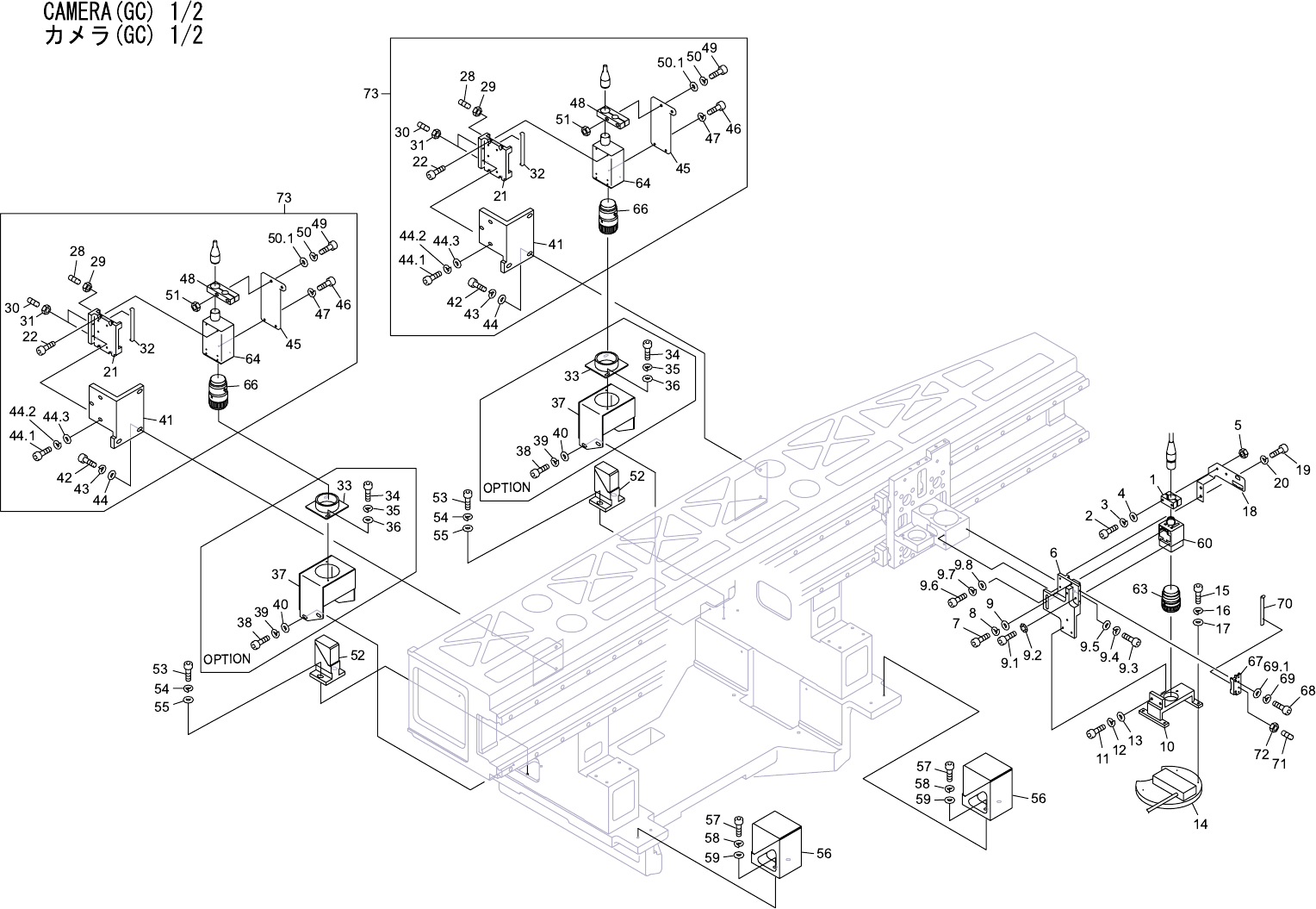

CAMERA(GC) 1/2
カメラ(GC) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 DNGC1760 1 CLAMPER
クランパ
PL
2 H5281A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X025 FE
3 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M FE
4 W1040A 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7 FE
5 N1076A 2 NUT, HEX
ナット 六角
M 3 P=0.5 FE
6 DNGC3411 1 BKT, HOLDER ＢＫＴ ホルダ AL
7 H5290A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015 FE
8 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
9 W1043A 2 WASHER, FLAT
ワッシャ 平
4W- 4 FE
9.1 H5275A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
9.2 W1010A 4 WASHER, CONICAL
ワッシャ 皿
M- 3-L FE
9.3 H5289A 1 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
9.4 W1022A 1 WASHER, LOCK
ワッシャ スプリング
4M/M FE
9.5 W1041A 1 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4) FE
9.6 H5276A 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X010 FE
9.7 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M FE
9.8 W1042A 1 WASHER, FLAT
ワッシャ 平
4W- 3 FE
10 DEGC3320 1 BKT, HOLDER ＢＫＴ ホルダ AL
11 H5290A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X015 FE
12 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
13 W1041A 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4) FE
14 DEGC3331 1 LAMP, LED
ランプ ＬＥＤ
FFD-08 OT
15 H5267A 4 BOLT, HEX SOCKET
ボルト 六角穴
M02X008 FE
16 W1020A 4 WASHER, LOCK
ワッシャ スプリング
2M/M FE
17 W1039T 4 WASHER, FLAT
ワッシャ 平
2.6M/MX0.5X5 FE
18 DNCGC3420 1 BKT
ＢＫＴ
FE
19 H5287A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008 ｾﾞﾝﾈｼﾞ FE
20 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
21 DNGC1700 2 PLATE
プレート
OT
22 H5274A 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X006 FE
28 N4023A 4 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X010 ｸﾎﾞﾐｻｷ FE
29 N1076A 4 NUT, HEX
ナット 六角
M 3 P=0.5 FE
30 N4025A 4 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X016 ｸﾎﾞﾐｻｷ FE
31 N1076A 4 NUT, HEX
ナット 六角
M 3 P=0.5 FE
32 DNGC1281 2 SPACER
スペーサ
FE
33 DNGC3170 2 COVER
カバー
FE
34 H5275A 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008 FE
35 W1021A 4 WASHER, LOCK
ワッシャ スプリング
3M/M FE
40
