5
NOZZLES(PN) 2/
ノズル一覧(PN) 2/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 ADNPN8880 1 HOLDER ホルダ OT
2 DEPN3241 1 SPRING スプリング FE
3 DBPH0151 2 BLOCK 駒 CO
4 N4019A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X004 ｸﾎﾞﾐｻｷ FE
5 ADNPN7510 1 NOZZLE ノズル OT S037
5.1 ADEPN8961 1 NOZZLE ノズル OT S037
6 ADNPN7520 1 NOZZLE ノズル OT S050
6.1 ADEPN8970 1 NOZZLE ノズル OT S050
7 ADNPN7651 1 NOZZLE ノズル OT S070
7.1 ADNPN7611 1 NOZZLE ノズル OT S070
4
5

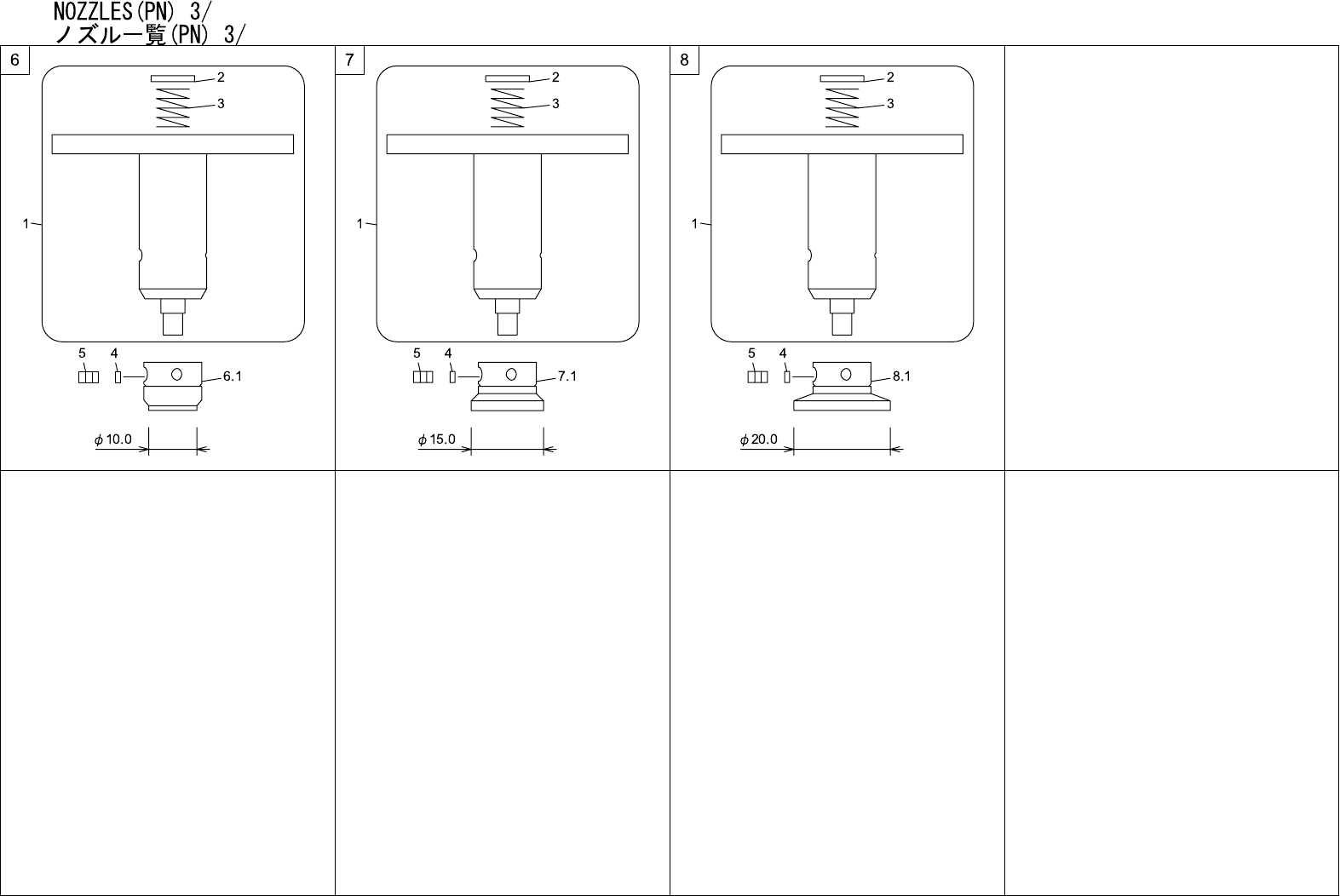

NOZZLES(PN) 3/
ノズル一覧(PN) 3/
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
1 ADNPN8890 1 HOLDER ホルダ OT
2 R2063B 1 RING, BACKUP
リング バックアップ
GN0375-A0 OT
3 DEPN3250 1 SPRING
スプリング
FE
4 DBPH0151 2 BLOCK 駒 CO
5 N4018A 2
SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X003 ｸﾎﾞﾐｻｷ FE
6 ADNPN7661 1 NOZZLE ノズル OT S100
6.1 ADNPN7621 1 NOZZLE ノズル OT S100
7 ADNPN7671 1 NOZZLE ノズル OT S150
7.1 ADNPN7631 1 NOZZLE ノズル OT S150
8 ADNPN7681 1 NOZZLE ノズル OT S200
8.1
ADNPN7641
1
NOZZLE
ノズル
OT
S200
6
