XP-242E-04JE PART LIST.pdf - 第132页
120

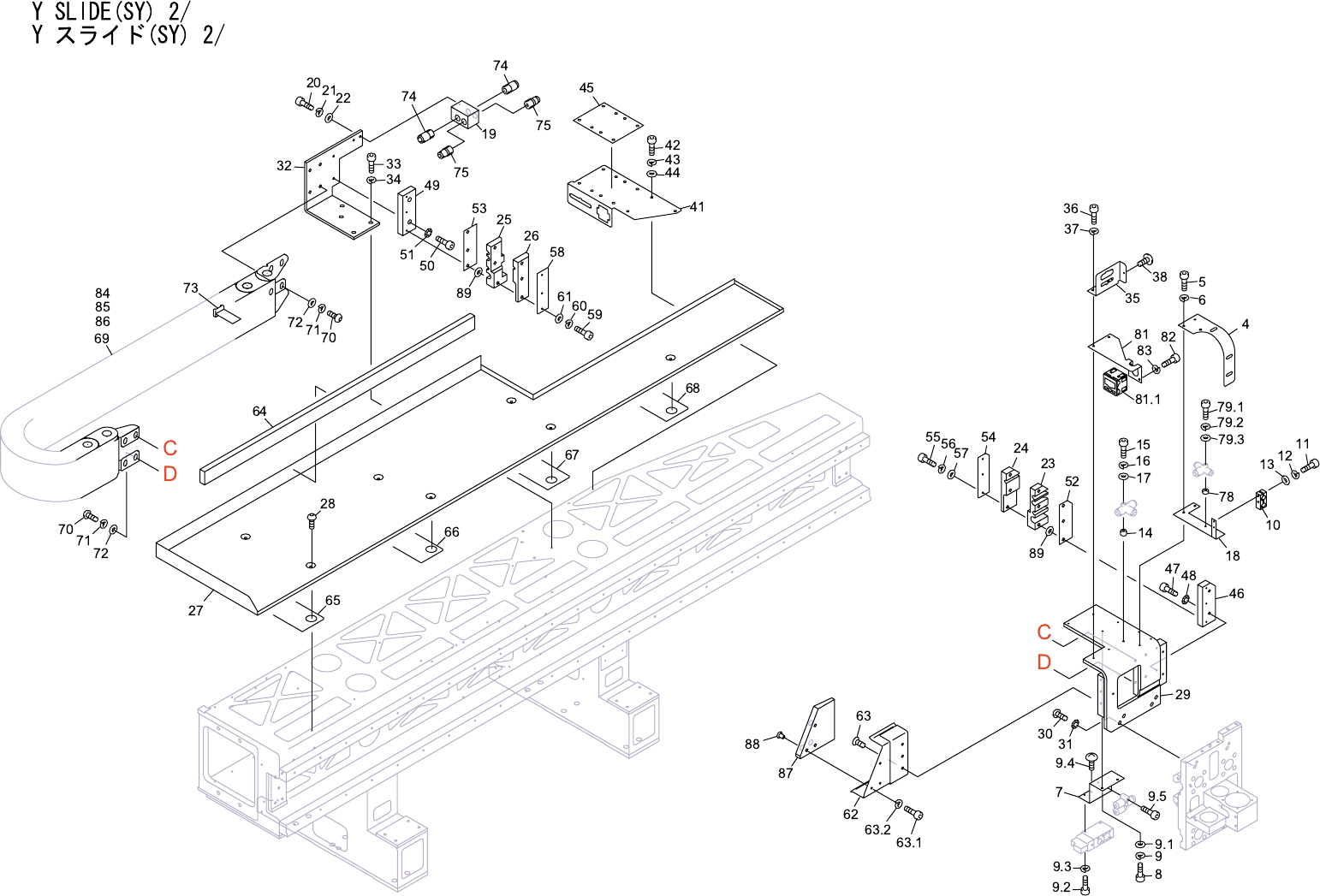

Y SLIDE(SY) 1/2
Y スライド(SY) 1/2
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
No.
Drg.No. & Code No.
QTY Description Rating Materials Remarks
40 H5326A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X025 ｾﾞﾝﾈｼﾞ FE
41 W1024A 4 WASHER, LOCK
ワッシャ スプリング
6M/M FE
42 H4217T 2 BEARING
ベアリング
7004ADBC7 P5 OT
44 DESX1100 4 COLLAR
カラー
FE
45 IPB0431 4 COLLAR
カラー
FE
46 N1025Z 2 NUT, LOCK
ナット ロック
ZM020 FE
48 H3076E 1 BUSHING
ブシュ
ETP-D-18 OT
49 H30761 1 BUSHING
ブシュ
ETP-K-24 OT
50 H4519T 1 BELT, TIMING
ベルト タイミング
460-5GT-15 RFLｼﾖｳ OT
51 SAM6810 1 MOTOR, AC SERVO
モータ ＡＣサーボ
SGMSH-15A2A21 OT
52 H5324A 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X020 FE
53 W1024A 4 WASHER, LOCK
ワッシャ スプリング
6M/M FE
55 H5289A 16 BOLT, HEX SOCKET
ボルト 六角穴
M04X012 FE
56 W1011A 16 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
57 DNSY3451 1 RETAINER, BEARING
押え ベアリング
FE
58 H5288A 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010 FE
59 W1011A 4 WASHER, CONICAL
ワッシャ 皿
M- 4-L FE
60 N20240 1 NIPPLE
ニップル
C-MT6X1(M6X1) OT
65 DNSY3031 1 COVER, PULLEY カバー プーリ FE
66 H5287A 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X008 ｾﾞﾝﾈｼﾞ FE
67 W1022A 2 WASHER, LOCK
ワッシャ スプリング
4M/M FE
68 H5299A 1 BOLT, HEX SOCKET
ボルト 六角穴
M05X012 FE
69 W1023A 1 WASHER, LOCK
ワッシャ スプリング
5M/M FE
70 W1044A 1 WASHER, FLAT
ワッシャ 平
4W- 5 FE
71
K20089
46
CAP
キャップ
C04
OT
