Montage-/Entnahmewerkzeug Filterscheibe C&P20
Ausgabe 04/2007
11
1.9 Abschließende Arbeiten
: Docken Sie BE-Wagen am jeweiligen Stellplatz an.
: Nehmen Sie über die Software alle Pipetten auf.
1.10 Auswechseln und einstellen des Bohrers

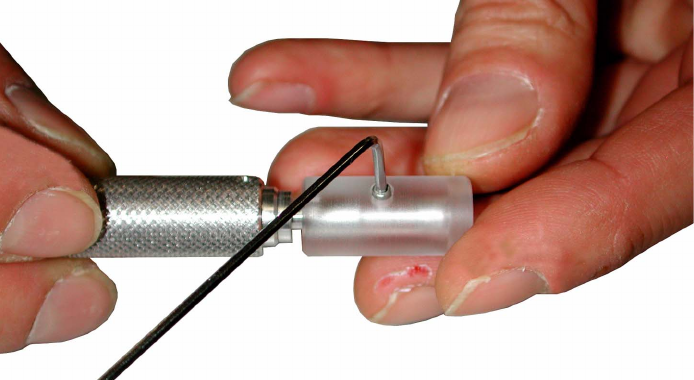

: Lösen Sie die Befestigungsschraube der Führungshülse mit einem Inbusschlüssel 1,5 mm und
ziehen Sie sie die Führungshülse ab.
1
1
1
1
1
1
1
1
1
1
1
1
Montage-/Entnahmewerkzeug Filterscheibe C&P20
Ausgabe 04/2007
12

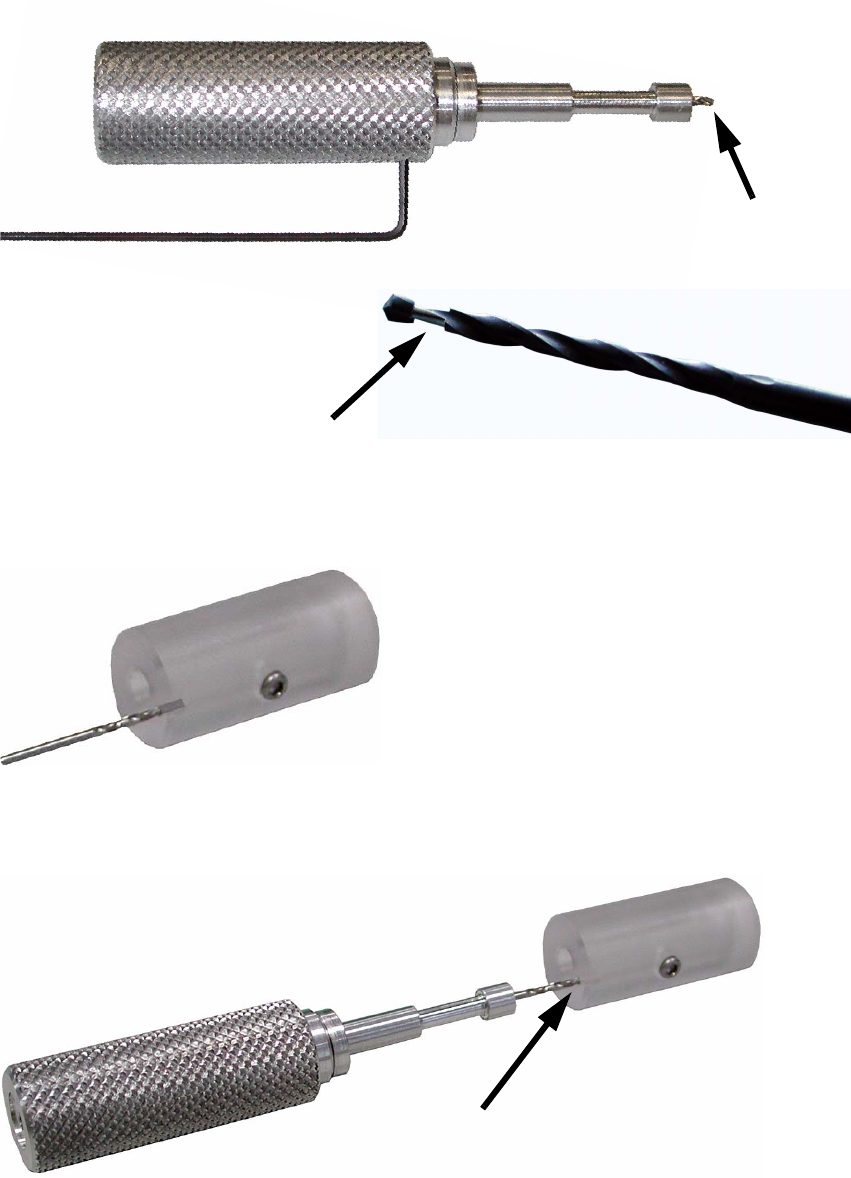

: Lösen Sie die Befestigungsschraube des Bohrers mit einem Inbusschlüssel 0,89 mm und zie-
hen Sie den Bohrer aus dem Werkzeug.
1
: Stecken Sie einen neuen Bohrer (max. Länge 34 mm) in die Einstellbohrung der Führungs-
hülse.
1
: Schieben Sie das Werkzeug auf das Ende des Bohrers in der Führungshülse.
1
Bohrer
Ausfräsung
Bohrung
Montage-/Entnahmewerkzeug Filterscheibe C&P20
Ausgabe 04/2007
13
: Stecken Sie das Werkzeug bis zum Anschlag auf das Ende des Bohrers in der Führungshülse.
Der Bohrer hat durch die Einstellbohrung jetzt die richtige Länge.
1
1
: Schrauben Sie den Bohrer wieder fest.
1
1
: Stecken Sie die Führungshülse auf das Werkzeug und schrauben Sie sie fest (Inbusschlüssel
1,5 mm).
1
