1.7 Abziehen der Filterscheibe
: Stellen Sie die Druckluft am Bestückautomaten ab, damit beim Abziehen der Filterscheiben
keine Schmutzpartikel in das Vakuumsystem gelangen.
: Stecken Sie das Werkzeug mit der Führungshülse voraus auf den Blendschaltteller.
1

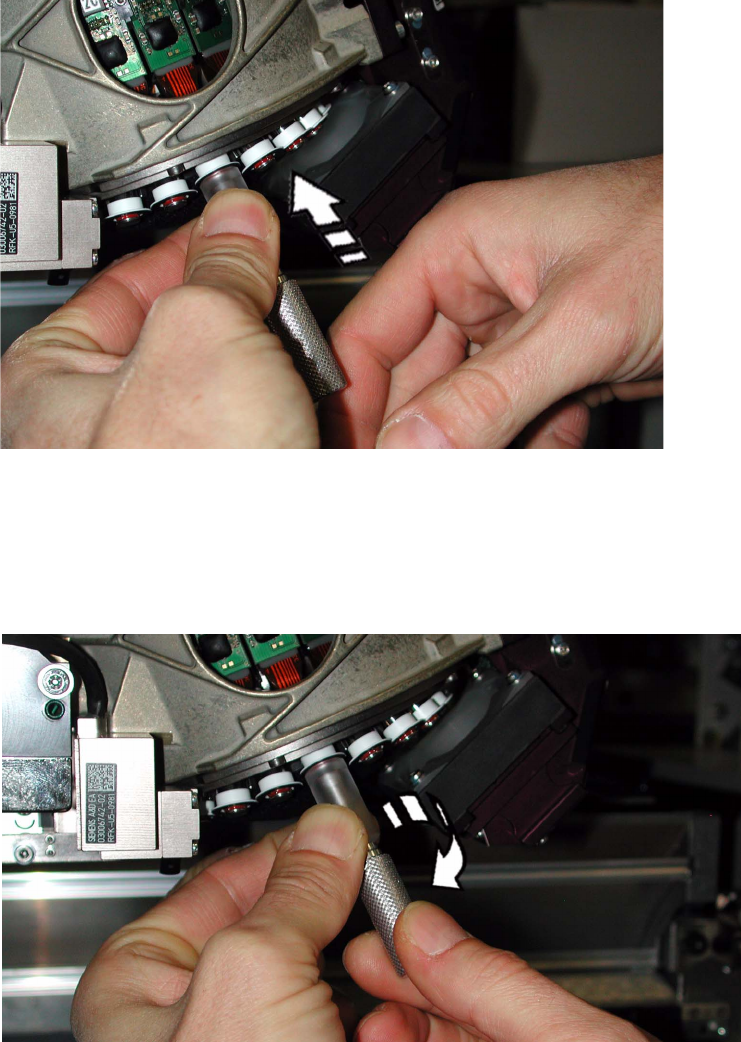

: Drücken Sie die Führungshülse gegen den Blendschaltteller, bis das Segment komplett einge-
federt ist. Drehen Sie mit dem Griff im Uhrzeigersinn den Bohrer bis zum Anschlag in die Filt-
erscheibe rein.
: Drehen Sie mit dem Griff noch eine viertel Umdrehung weiter.
1
Montage-/Entnahmewerkzeug Filterscheibe C&P20
Ausgabe 04/2007
9
: Drücken Sie die Führungshülse weiter gegen den Blendschaltteller und ziehen Sie den Griff
nach hinten.
Dadurch wird die Filterscheibe vom Segment abgezogen.
1
: Ziehen Sie das Werkzeug ab.

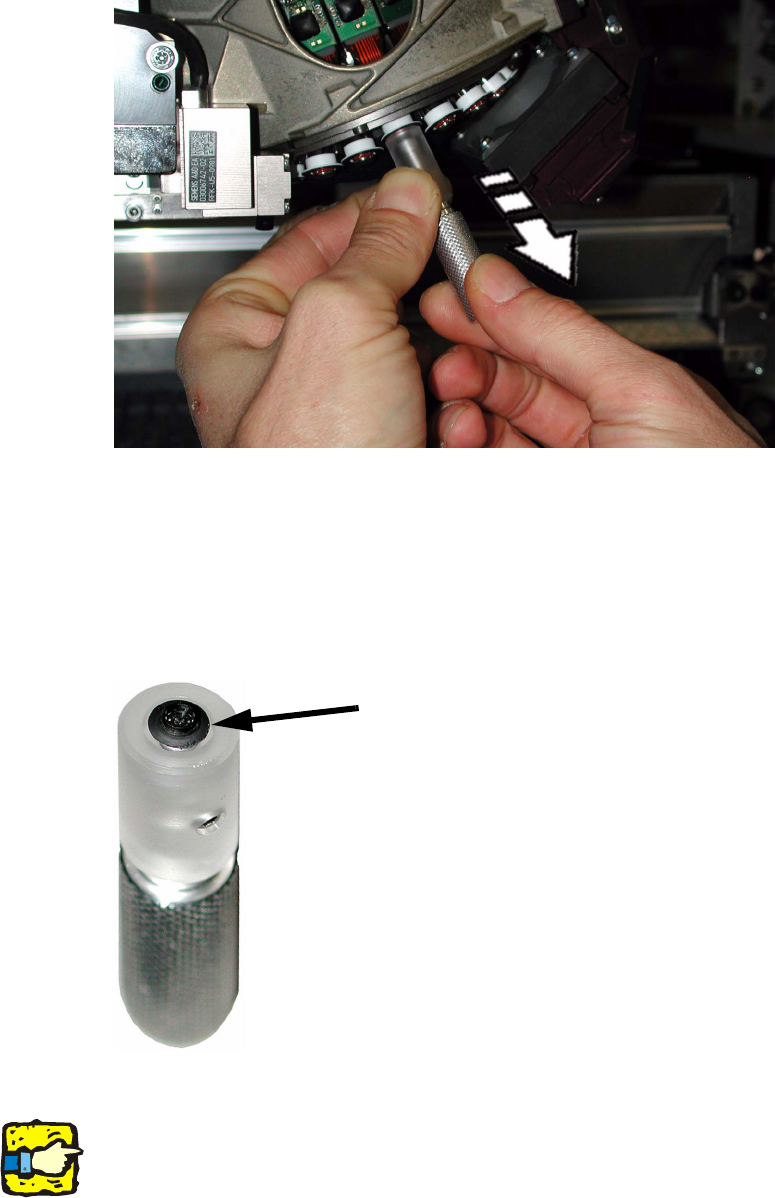

Die Filterscheibe liegt jetzt in der Führungshülse und steckt auf dem Bohrer.
: Ziehen Sie den Griff weiter nach unten, so daß die Filterscheibe vom Bohrer getrennt wird.
: Sollte die Filterscheibe im Segment bleiben, benutzen Sie eine spitze Pinzette und entfernen
Sie die Filterscheibe durch die Öffnung, die durch den Bohrer entstanden ist.
1
: Entsorgen Sie die Filterscheibe.
1
Sie ist defekt und darf nicht mehr benutzt werden! 1
Filterscheibe
Montage-/Entnahmewerkzeug Filterscheibe C&P20
Ausgabe 04/2007
10
1.8 Aufstecken der Filterscheibe
: Schalten Sie die Druckluft am Bestückautomaten ein.
Dies erleichtert die Montage der Filterscheiben.

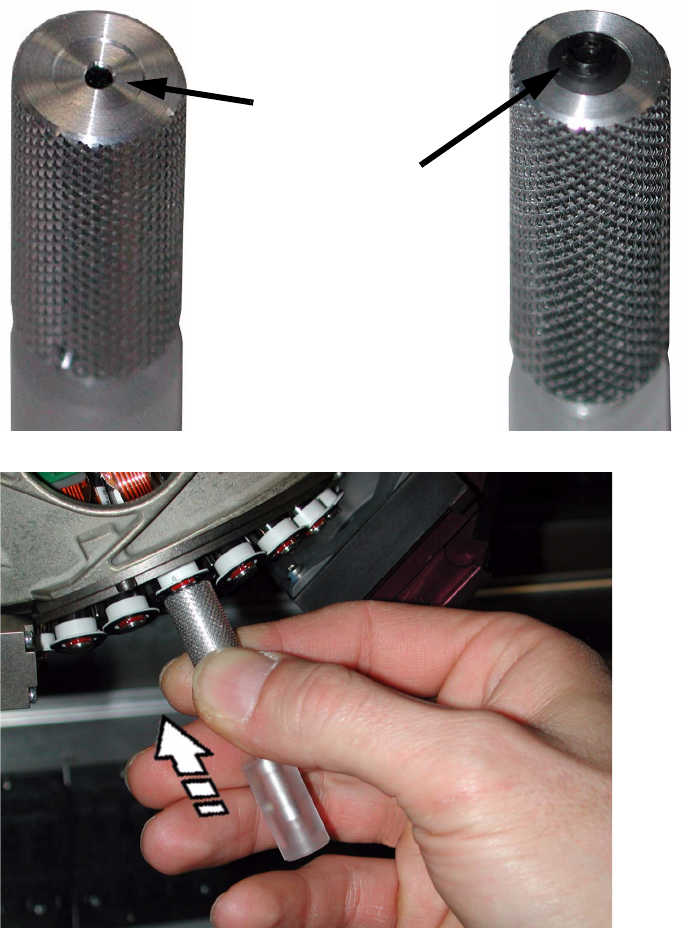

: Legen Sie die Filterscheibe mit der Oberseite auf das Werkzeug.
1
1
1
: Drücken Sie die Filterscheibe mit dem Werkzeug mittig auf den Blendschaltteller.
Vertiefung
Filterscheibe
