Montage-/Entnahmewerkzeug Filterscheibe C&P20 Ausgabe 04/2007 6 1.4 Sicherheit shinweise W ARNUNG Übergeordnet gelten die Sicherheitshinweise im Ka p itel Betriebssicherheit der Betriebsanleitung und der Serviceanlei…
Montage-/Entnahmewerkzeug Filterscheibe C&P20
Ausgabe 04/2007
5
1 Bedienungsanleitung
Montage- und Entnahmewerkzeug
Filterscheibe C&P 20 - Bestückkopf
1.1 Allgemeines
Mit dem Einsatz der zweiteiligen Filterscheiben am C&P 20 - Bestückkopf ist es erforderlich, ein
speziell dafür entwickeltes Werkzeug zu benutzen. 1
Die Filterscheibe besteht aus Kunststoff mit einer aufgespritzten Gummidichtung. 1
1.2 Artikelnummern
1
1.3 Benötigte Werkzeuge
Zum Wechseln des Bohrers: 1
– Inbusschlüssel 1,5 mm
– Inbusschlüssel 0,89 mm
1 Artikelnummer 1 Beschreibung 1
1 03055046-01 1 Montage- und Entnahmewerkzeug Filterscheibe C&P 20 1
1 03053996-01 1 Gefräster Bohrer 1,2 mm 1
1 03042001-01 1 Filterscheiben C&P 20 1
Montage-/Entnahmewerkzeug Filterscheibe C&P20
Ausgabe 04/2007
6
1.4 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinen-
ständer-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1
1
1.4.1 Definitionen
1
Hinweis 1
1
1
1
Vorsicht 1
Montage-/Entnahmewerkzeug Filterscheibe C&P20
Ausgabe 04/2007
7

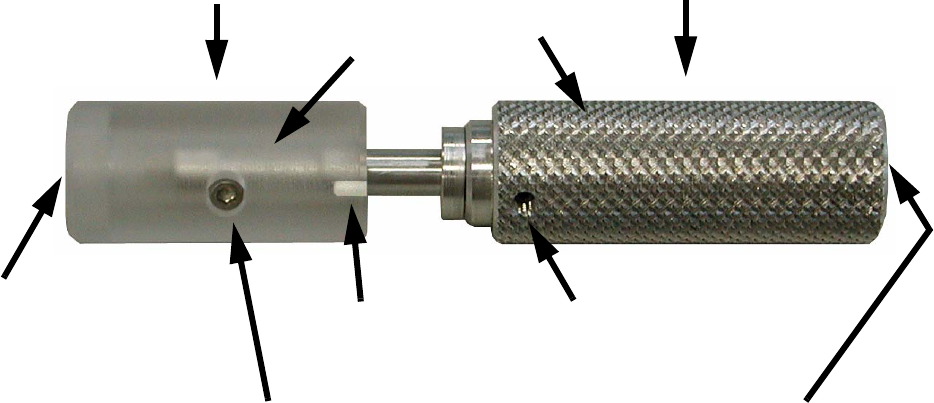

1.5 Aufbau Montage- und Entnahmewerkzeug
(03055046-01)
1
1
1.6 Vorbereitende Arbeiten
: Legen Sie über die Software alle Pipetten in den Pipettenwechsler ab.
: Docken Sie BE-Wagen am jeweiligen Stellplatz ab.
: Verschieben Sie das Portal so, daß der jeweilige C&P 20 - Bestückkkopf gut zugänglich ist.
1
Entnahmeseite
Montageseite
Bohrer (innerhalb
der Führungshülse)
Schraube zum Entfernen der
beweglichen Führungshülse
Madenschraube zur Fixierung und
Einstellung des Bohrers (1 mm)
Fläche zum Andrücken
der Filterscheibe
Griff
Führungshülse
Einstellbohrung
