Montage-/Entnahmewerkzeug Filterscheibe C&P20 Ausgabe 04/2007 14
Montage-/Entnahmewerkzeug Filterscheibe C&P20
Ausgabe 04/2007
13

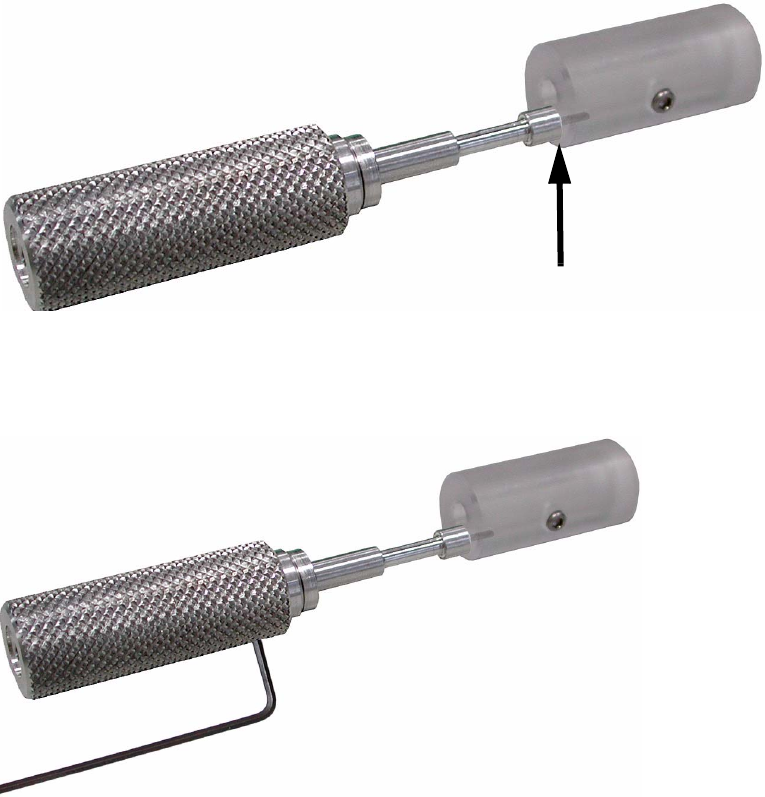

: Stecken Sie das Werkzeug bis zum Anschlag auf das Ende des Bohrers in der Führungshülse.
Der Bohrer hat durch die Einstellbohrung jetzt die richtige Länge.
1
1
: Schrauben Sie den Bohrer wieder fest.
1
1
: Stecken Sie die Führungshülse auf das Werkzeug und schrauben Sie sie fest (Inbusschlüssel
1,5 mm).
1
Montage-/Entnahmewerkzeug Filterscheibe C&P20
Ausgabe 04/2007
14
Filter disk insertion and extraction tool for the C&P20
04/2007 Edition
15
2User manual:
filter disk insertion and extraction
tool for the C&P 20 placement head
2.1 General
If the two-part filter disks are used on the C&P 20 placement head, a specially developed tool must
be used for them. 2
The filter disk is made from plastic with a moulded-on rubber seal. 2
2.2 Item numbers
2
2.3 Tools required
To change the drill bit: 2
– Hexagon socket spanner 1.5 mm
– Hexagon socket spanner 0.89 mm
2 Item number 2 Description 2
2 03055046-01 2 Filter disk insertion and extraction tool for the C&P 20 2
2 03053996-01 2 Cutout drill bit, 1,2 mm 2
2 03042001-01 2 C&P 20 filter disks 2
