Installationsanleitung Stationssoftware Version 703.02 SP1 Ausgabe 07/2010
4.3 Netzwerkkonfiguration
Maschinen-
rechner
Visionrechner
10Base-T
oder 100Base-T
Cross-Over-Kabel
100Base-T
Cross-Over-Kabel
Privates Netzwerk zwischen
Maschinenrechner und Visionrechner
SIPLACE-LAN
bzw.
Kunden-LAN
SIPLACE Pro
Twisted Pair TP
(100 Mbit/s)
Twisted Pair TP
(10 oder 100
Mbit/s)

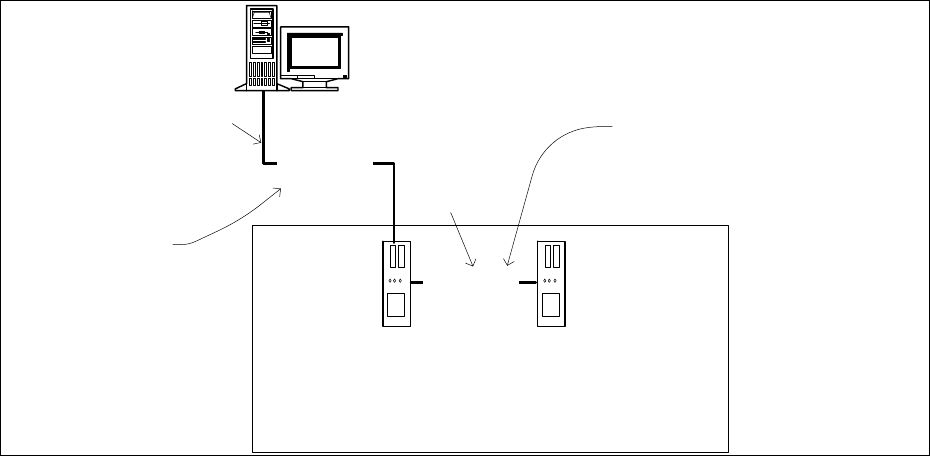

Abb. 4-5: Netzwerkverbindungen Maschine und SIPLACE Pro
In Zwei-Rechnerbetrieb ist zwischen Maschinenrechner und dem Visionrechner ein eigenes privates
Netzwerk (100 Mbit/s) über eine Subnetmask eingerichtet.
Die IP-Adressen für Maschinenrechner und Visionrechner können somit für alle SIPLACE-Maschinen fest
vergeben werden. Diese IP-Adressen sind außerhalb des privaten Netzwerkes, also auch z.B. im
SIPLACE-LAN bzw. Kunden-LAN, nicht bekannt.
Während der Installation der Stationssoftware müssen diese IP-Adressen nicht mehr vom Bediener
konfiguriert werden.
26 von 58
Installationsanleitung Stationssoftware Version 703.02 SP1 Ausgabe 07/2010
5 Installation des Maschinenrechners
5.1 Installationsreihenfolge

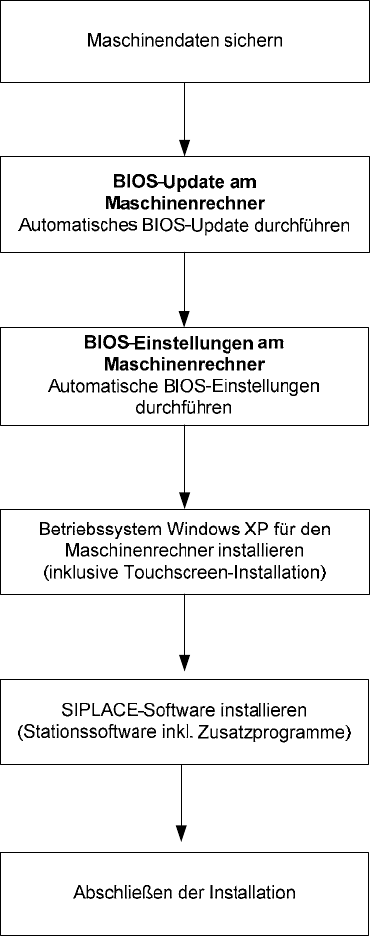

Siehe Abschnitt 5.2.
Siehe Abschnitt 5.2.
Zur Installation des Betriebssystem Windows XP siehe separate
Installationsanleitung (Artikel-Nr. 00196151-xx)
Kalibrieren des Touchscreens siehe Abschnitt 5.3.3.
Siehe Abschnitt 5.3 und Abschnitt 5.4.
Siehe Abschnitt 5.4.7.
27 von 58
Installationsanleitung Stationssoftware Version 703.02 SP1 Ausgabe 07/2010
28 von 58
5.2 BIOS-Update/-Einstellungen am Maschinenrechner und am
Visionrechner automatisch durchführen
Die Image-Dateien zum automatischen BIOS-Update und zu den automatischen BIOS-Einstellungen,
sowie eine entsprechende Installationsanleitung (Readme-Datei) sind auf der BIOS-CD V1.0 enthalten.
Diese CD kann über den Service-Techniker oder SecuFEx zum Herunterladen bestellt werden.
