Installationsanleitung Stationssoftware Version 703.02 SP1 Ausgabe 07/2010
5.4 Installation der SIPLACE-Software (Stationssoftware 703.02 SP1)
Hinweis:
Die Installationsdauer beträgt ca. 80 Minuten.
→ Schalten Sie die SIPLACE Bestückstation ein.
→ Loggen Sie sich am Maschinenrechner als Administrator ein.
(Shift-Taste gedrückt halten, sobald das Logo von Windows XP erscheint)
Hinweis:
Der Bediener muss vorher ausgeloggt sein, damit die Software nicht im Hintergrund
weiterläuft.
→ Legen Sie die Installations-CD in das Laufwerk ein. Sie wird automatisch eingelesen.
Hinweis:
Falls der Autostart für das Laufwerk deaktiviert ist, muss die Installation manuell über den
Explorer gestartet werden.
→ Öffnen Sie den Explorer und starten Sie unter Laufwerk E: die "setup.exe" mit Doppelklick.
Der Dialog "SIPLACE Choice Center" wird geöffnet.
Abb. 5-8: Dialog "SIPLACE Choice Center"
→ Klicken Sie auf die Schaltfläche "Station computer".
Die Installation der Stationssoftware wird mit der Sprachauswahl fortgesetzt.
34 von 58
Installationsanleitung Stationssoftware Version 703.02 SP1 Ausgabe 07/2010

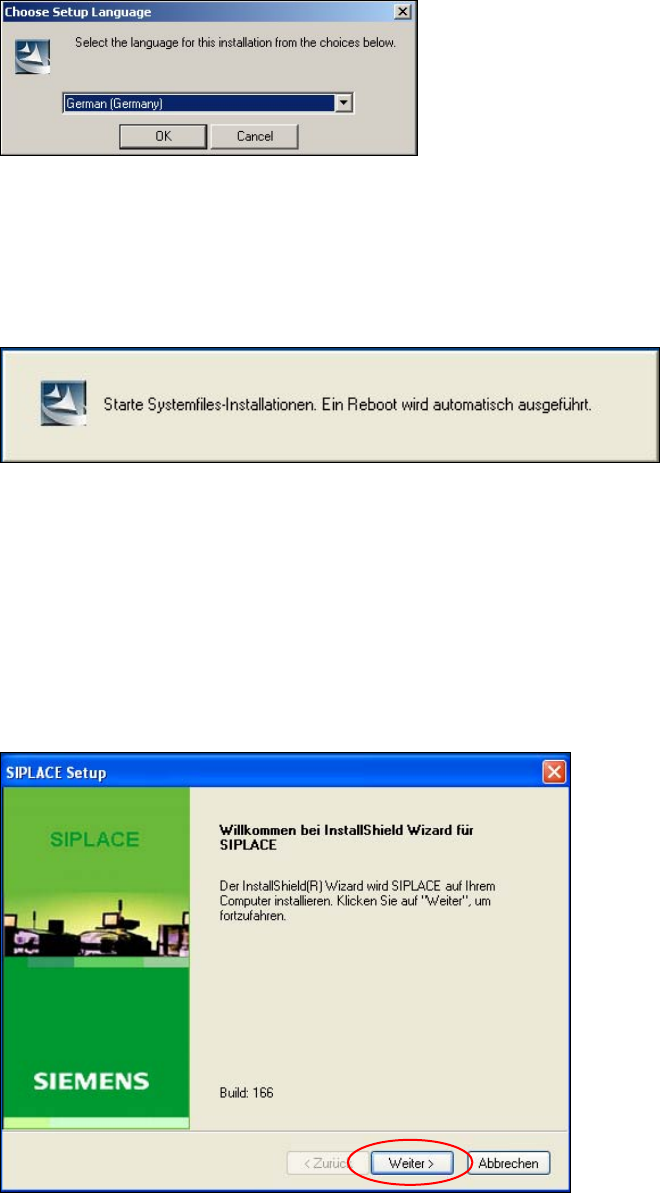

5.4.1 Sprachauswahl
→ Wählen Sie die Sprache aus, die während der Installation verwendet werden soll.
Zur Auswahl stehen German (Germany) und English (United States).
Abb. 5-9: Sprachauswahl
→ Klicken Sie auf die Schaltfläche OK.
5.4.2 Installation der Systemdateien
Die Installation der erforderlichen Systemdateien wird durchgeführt, falls sie noch nicht auf dem
Maschinenrechner vorhanden sind. Nach der Installation wird der Maschinenrechner automatisch neu
gestartet. Die Anmeldung als Administrator erfolgt ebenfalls automatisch.
Die Installation der Stationssoftware wird mit der Begrüßung fortgesetzt.
5.4.3 Begrüßung
Abb. 5-10 Begrüßung
→ Klicken Sie auf die Schaltfläche Weiter.
35 von 58
Installationsanleitung Stationssoftware Version 703.02 SP1 Ausgabe 07/2010

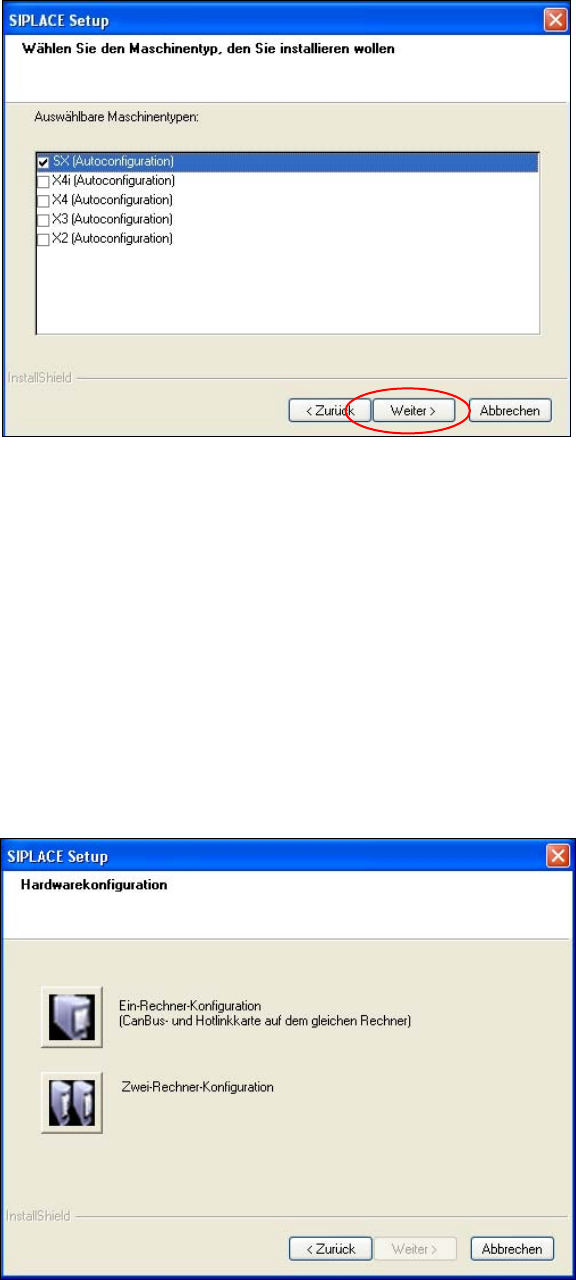

5.4.4 Auswahl des Maschinentyps
Abb. 5-11 Auswahl des Maschinentyps
→ Aktivieren Sie die Optionsschaltfläche für den Maschinentyp, für den die Software konfiguriert werden
soll.
→ Klicken Sie auf die Schaltfläche Weiter.
5.4.5 Auswahl der Hardwarekonfiguration
Der Dialog "SIPLACE Setup" wird geöffnet, in welchem Sie festlegen, ob die Hardware für Ein-
Rechnerbetrieb oder Zwei-Rechnerbetrieb konfiguriert werden soll. Standard ist der Ein-Rechnerbetrieb.
Der Zwei-Rechnerbetrieb wird hauptsächlich für einen Upgrade von Stationssoftware-Versionen <= 701.xx
zur Verfügung gestellt.
Abb. 5-12: Dialog "SIPLACE Setup"
