Installationsanleitung Stationssoftw are Version 703.02 SP1 Ausgabe 07/2010 Abb. 5-4: Dialog "Mul tiple Monitor Layout" → Klicken Sie auf die Schaltfläche Mirrored Monitors . → Bestätigen Sie die Auswahl mit OK…
Installationsanleitung Stationssoftware Version 703.02 SP1 Ausgabe 07/2010
5.3.3 Kalibrieren des Touchscreens
5.3.3.1 Kalibrieren des Touchscreens für die X-Serie
→ Wählen Sie Start Æ Settings Æ TouchWare, um das Programm TouchWare Properties zu starten.

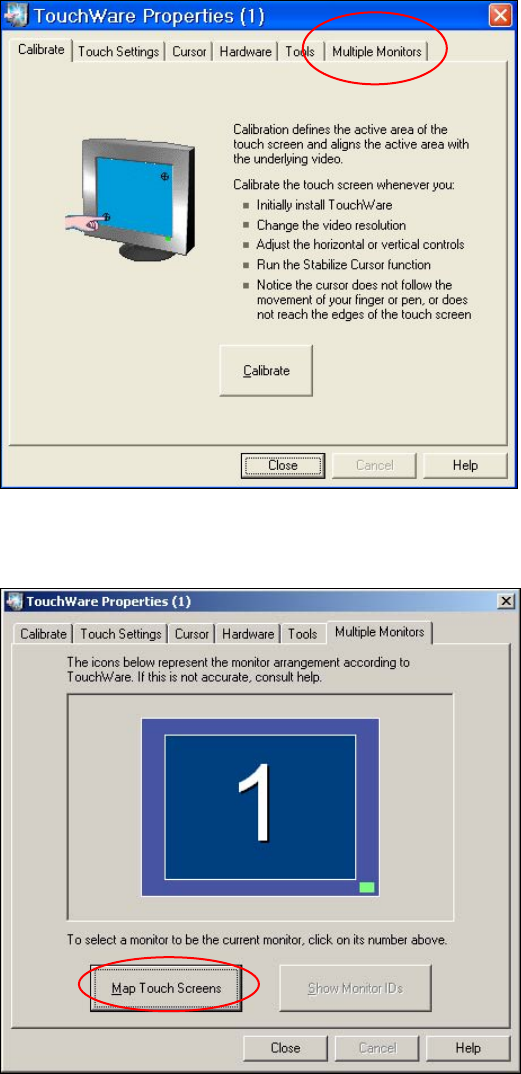

Abb. 5-2: TouchWare Properties
→ Öffnen Sie die Registerkarte Multiple Monitors.
Abb. 5-3: TouchWare Properties – Registerkarte Multiple Monitors
→ Klicken Sie auf die Schaltfläche Map Touch Screens.
Der Dialog "Multiple Monitor Layout" wird angezeigt.
30 von 58
Installationsanleitung Stationssoftware Version 703.02 SP1 Ausgabe 07/2010

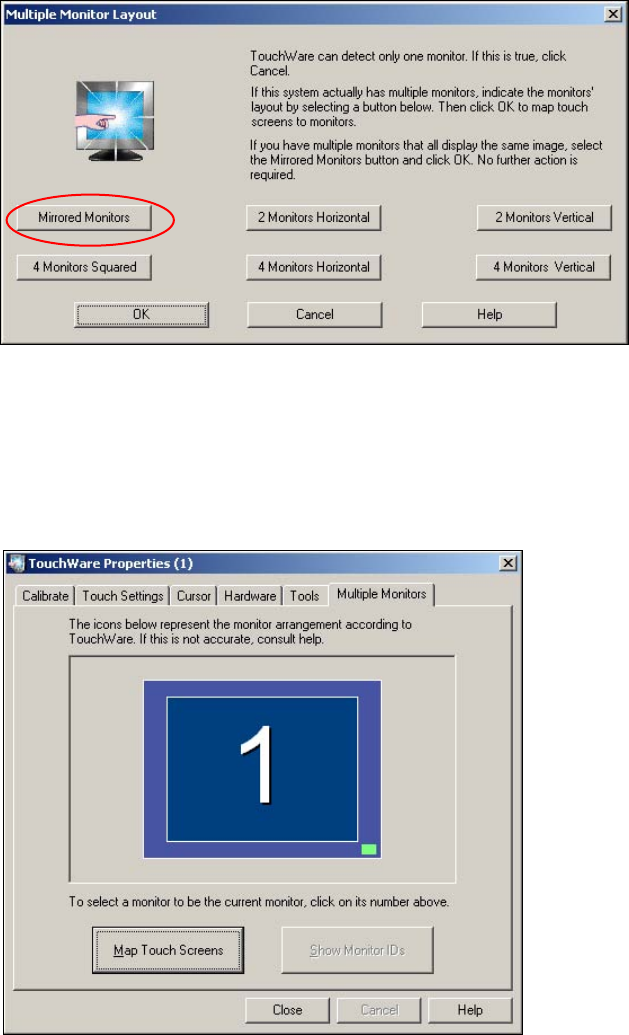

Abb. 5-4: Dialog "Multiple Monitor Layout"
→ Klicken Sie auf die Schaltfläche Mirrored Monitors.
→ Bestätigen Sie die Auswahl mit OK.
Die Touchscreens sind jetzt gemappt und die Registerkarte "Multiple Monitors" wird wieder angezeigt.
Abb. 5-5: TouchWare Properties – Registerkarte Multiple Monitors (Beispiel für Monitor 1)
31 von 58
Installationsanleitung Stationssoftware Version 703.02 SP1 Ausgabe 07/2010

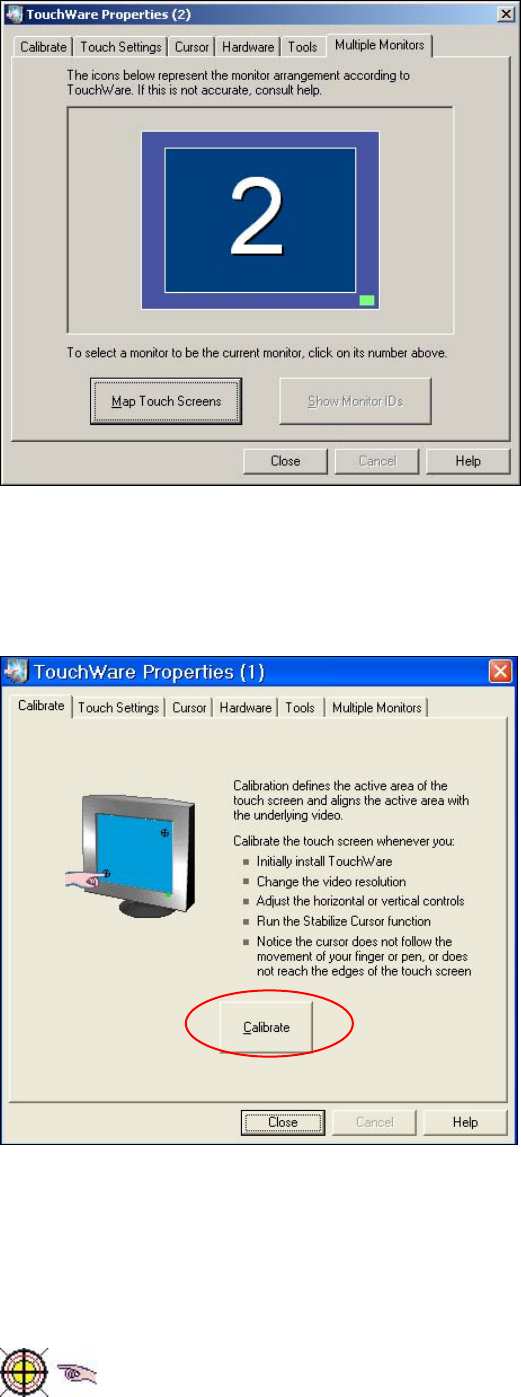

Abb. 5-6: TouchWare Properties – Registerkarte Multiple Monitors (Beispiel für Monitor 2)
→ Klicken Sie auf die Nummer des Monitors, den Sie kalibrieren möchten.
→ Öffnen Sie die Registerkarte Calibrate.
Abb. 5-7: TouchWare Properties – Registerkarte Calibrate (Beispiel für Monitor 1)
→ Klicken Sie auf die Schaltfläche Calibrate. Ein Symbol, das die Kalibriermarkierung darstellt, wird auf
dem Bildschirm angezeigt. Ein Handsymbol führt Sie durch die Kalibrierschritte, in dem es auf die
Kalibriermarkierung zeigt, die angetippt werden soll.
Abb. 5-8: Kalibriermarkierung
32 von 58
