單元三、SPC 使用手冊
AOI Repair Station 使用手冊
124
目前已進行的抽樣次數，舉例來說，若為「8」，則代
表是第 8 次抽樣。
Ø P 管制圖：若監控項目使用了 P 管制圖的話，則所顯示的管制
圖，如下圖所示。
n 現在就針對這些數據進行說明如下：
u 左右方數據：左方 與右 方的數據都是代表著相同的意
義，上方的數據代表是管制圖的上限值，中間的數據
代表的是管制的中心線值，下方的數據代表是管制圖
的下限值。
u 下方數據：位於 管制圖下方循序編號的數據代表的是
目前已進行的抽樣次數，舉例來說，若為「8」，則代
表是第 8 次抽樣
7.4 使用說明-四大步驟
Ø 整個軟體可以分為「監控前」、「開始監控」、「監控中」與「監控後」
這四個部分來進行說明，在「監控前」進行相關參數的設定，一旦
管制圖右方的資料說明如下：
l Subgroup Size：樣本大小
l Subgroup Recorded：已抽取的樣本個數
l P chart FAILS control rule(s) ：到目前為止，P 管制圖已違反的 Alarm項目
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
125
設定完成後，除非您需要再次調整某些參數值，否則，系統會再每
次開始進行監控時，使用這些的設定，您無須再次設定；若您已經
確認所有的相關參數皆已無誤後，您就可以「開始監控」了，然後
就會進入「監控中」的狀態，直到您停止監控，一旦停止監控，您
就可以進行「監控後」的一些動作了。接下來，就針對這四個部分，
分別進行細部的說名。
7.4.1 監控前
Ø 在這個部分您可以進行「抽樣設定」、「管制圖設定」、「非即時顯示
性監控項目設定」、「即時顯示性監控項目設定」與「異常警示設定」
這些參數的設定，分別說明如下。
7.4.1.1 抽樣設定
Ø 此設定就是告知系統要如何取得樣本，以及每次要抽多少個樣

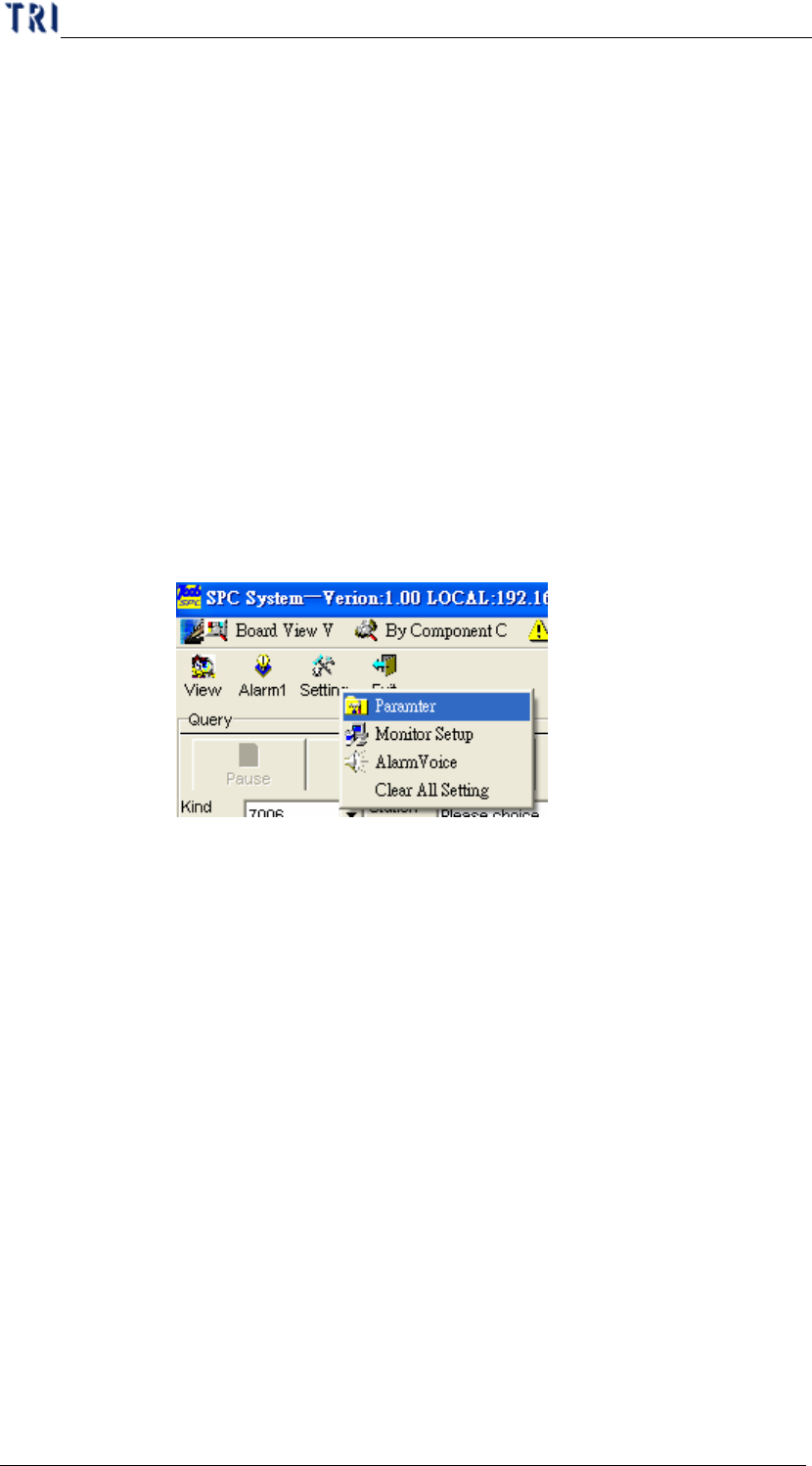

本。您可以按下表單上方功能表「Setting」中的「Parameter」，
此時，會出現以下的畫面。
Ø 進入設定畫面如下，此畫面將同時適用於 X bar 管制圖、R 管
制圖與 P 管制圖的設定，因此，「抽樣設定」將分為 X bar 管制
圖與 R 管制圖，以及 P 管制圖兩種分別進行設定，分別說明如
下。
n X bar 管制圖與 R 管制圖：若您要進行 X bar 管制圖與 R
管制圖的抽樣設定，請切換到「X-bar/R Chart」這頁來進
行設定，如下圖所示。在「Sampling Method」這個區塊內
的資料設定就是抽樣設定，提供兩種的抽樣方式，即取得
樣本資料的方式，分別說明如下：
u 瞬時法「instant time method」：即設定每過多久時
間，就開始進行抽樣，時間間隔單位可分為 Minutes
（分鐘）或 Hours（小時）兩種，例：設定為「5
Minutes」，則代表每隔五分鐘抽樣一次，若您設定為
「0 Minutes」或「0 Hours」，則代表無需暫停，不斷
進行抽樣。
單元三、SPC 使用手冊
AOI Repair Station 使用手冊
126
u 定時法「period of time method」：即設定每天的哪些
時段要進行抽樣，例：設定為「上午 09:00:00」，則
代表每當上午 9 點到時，就抽樣一次。
u 抽樣樣本區間設定：即設定完成幾次測試後，從這些
測試資料中，前面「Front」、後面「End」或隨機
「Random」抽取樣本，以右圖例：當經過 10 的測試
後，隨 機 抽 取 這 10次測試中的5個測試資料。（注意！
此設定僅適用於「General Mode」查詢模式的監控
項目，不適用於「Group Mode」查詢模式的監控項
目）
u 略過為 0 資料：用以設定是否要略過為 0 資料，若有
勾選起來，則代表所抽取的樣本中，將不會有數值為
0 的資料。
n P 管制圖：若您要進行 P 管制圖的抽樣設定，請切換到「P
Chart」這頁來進行設定，如下圖所示。在「Sampling
Method」這個區塊內的資料設定就是抽樣設定，其意義與
X bar 管制圖、R 管制圖的抽樣設定相同，請參見上面的
說明。
抽樣樣本區間設定
定時法「 period of time method」
瞬時法「instant time method」
略過為 0 資料
