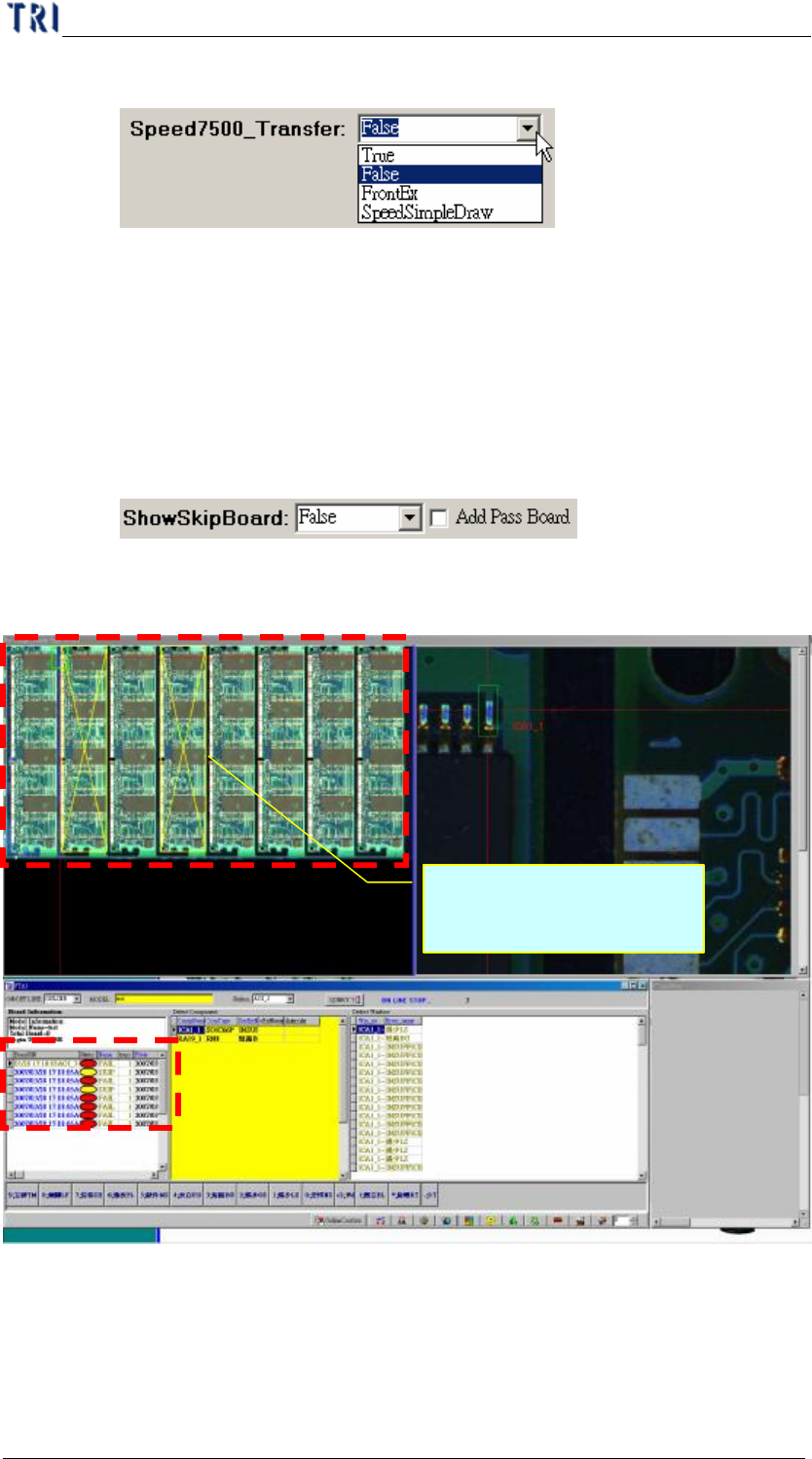

10.6.6.27 Speed7500_Transfer
Ø 設為[True]時，由 AOI 主機進行影像處理。設為[False]時，是由
維修站[InsertData.exe]進行影像處理。設為[FrontEx]模式時，圖
形處理是由維修站主程式來進行。以上的情況下，軟體會先做
圖像處理再顯示圖片，若設為[SpeedSimpleDraw]時維修站軟體
不會對圖像做處理，直接顯示，此時影像品質會較差。
10.6.6.28 Show Skip Board
Ø 適用於多連板的情況下，設為[True]時，系統會在大圖影像中直
接標示出檢測結果為 Skip 的板子。
Ø 勾選[Add Pass Board]時，表示檢測結果為 PASS 的板子要以綠
色圓圈圖形標示出來。
以黃色框線及打叉標示
出 Skip 板的位置。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
80
以綠色圓圈標示出 PASS
板的位置。
以黃色框線及打叉標示
出 Skip 板的位置。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
81
10.6.7 Defect Warning
10.6.7.1 Missing Warning、Kind、String(parse by ';')
Ø 對缺件類型的錯誤以不同顏色強調。
Ø 若是要設定針對所有元件的缺件以不同顏色標示出來，請在
[MissingWarning]設為[True]，[Kind]設為[All]。
Ø 若是要設定針對部份元件的缺件以不同顏色標示出來，請在
[MissingWarning]設為[True]，[Kind]設為[Component]，
[String(parse by ';')]欄位中鍵入元件名稱，元件與元件之間請用
分號(;)做區隔，例如[R1_1;C2_2;U2_1;]。
Ø 若是要設定針對元件 Type 的缺件以不同顏色標示出來，請在
[MissingWarning]設為[True]，[Kind]設為[Component Type]，
[String(parse by ';')]鍵入元件 Type，Type 名稱之間請用分號(;)做
區隔，例如[0201;0402;]。
Ø 在[Kind]為[All]時缺件標示為紅色
