單 元 二、 R e p a i r S t a t i o n 使 用說明 AO I R e p a i r S t a t i on 使 用 手冊 51 6 . 4 . 12 B a r c o d e L i nk － 與 客 戶 端 系統 連 結 抓取條 碼 資 料。 6 . 4 . 13 K e y i n d e f ec t ca u se －點 選 本 按 鈕 後 會出現 可輸 入 不 良 原 因 的 欄 位 ， 當 確…
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
50
(3) 設定計算開始的時間。
(4) 按下[ Show Top 10 Component]按鈕，系統即會在左上角
大圖畫面中顯錯誤次數前 10 名的元件。
6.4.11 Pass Board Auto Scroll－點選此按鈕表示在多連板的情況
下，按一次[↓]鍵系統會跳過所有檢測結果為 PASS 的單板，直
接顯示 Fail 的板子。若沒有點選則每一片 PASS 的板子都要按一
次[↓]鍵。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
51

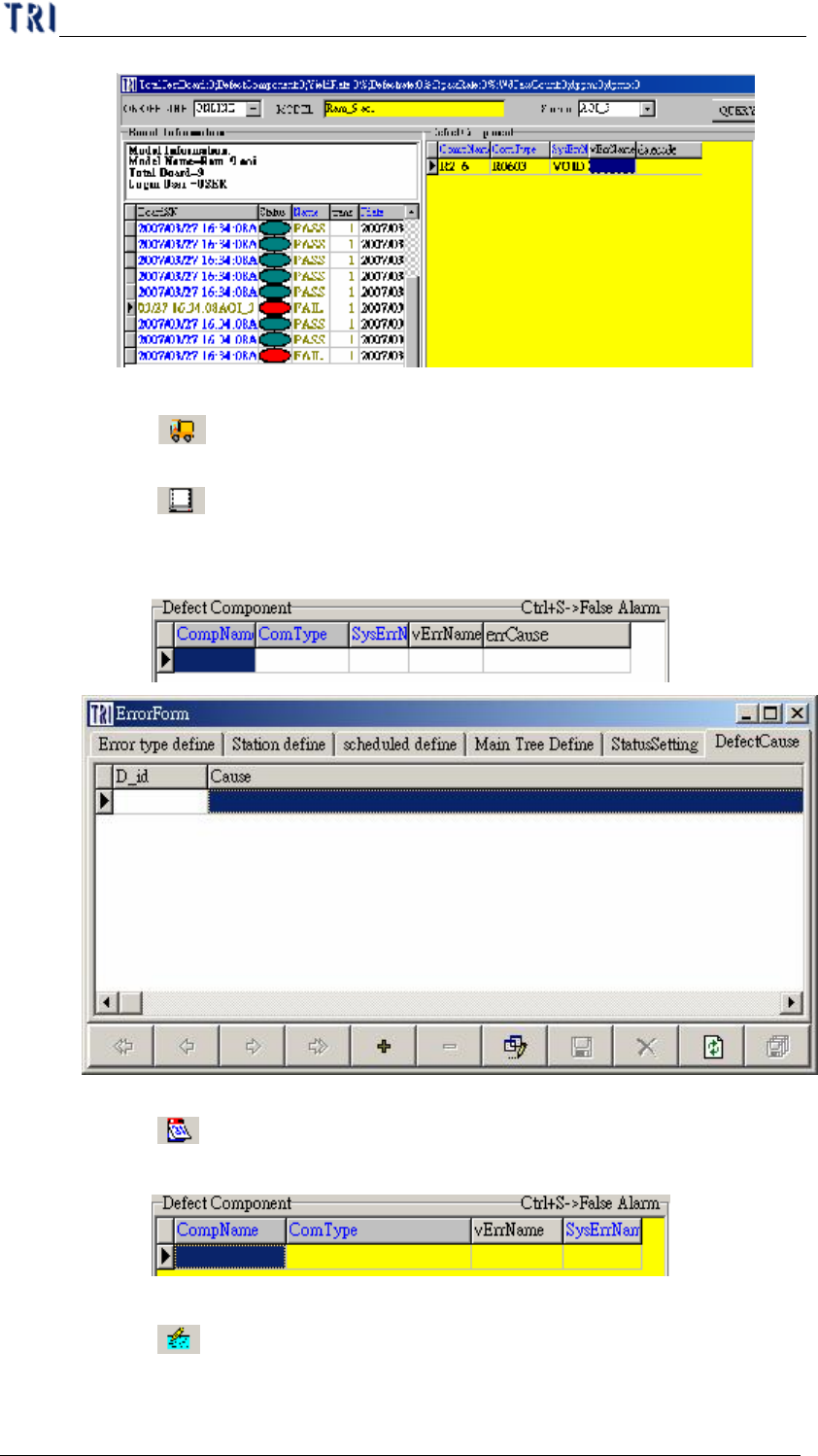

6.4.12 Barcode Link－與客戶端系統連結抓取條碼資料。
6.4.13 Key in defect cause－點選本按鈕後會出現可輸入不良原因的
欄位，當確認一筆不良時，會出現輸入不良原因的視窗供使用者
選取。
6.4.14 Save Gride Size－使用者可自行調整欄位後，按 下本按鈕將自
行調整的結果儲存，下次開啟時就會依儲存的狀態顯示。
6.4.15 Window Sort by Priority－在[Defect Window]視窗下以[Define
Error]中[Priority]欄位中所設定的順序排序(依 0、1、2…9 的順序
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
52
排序)。

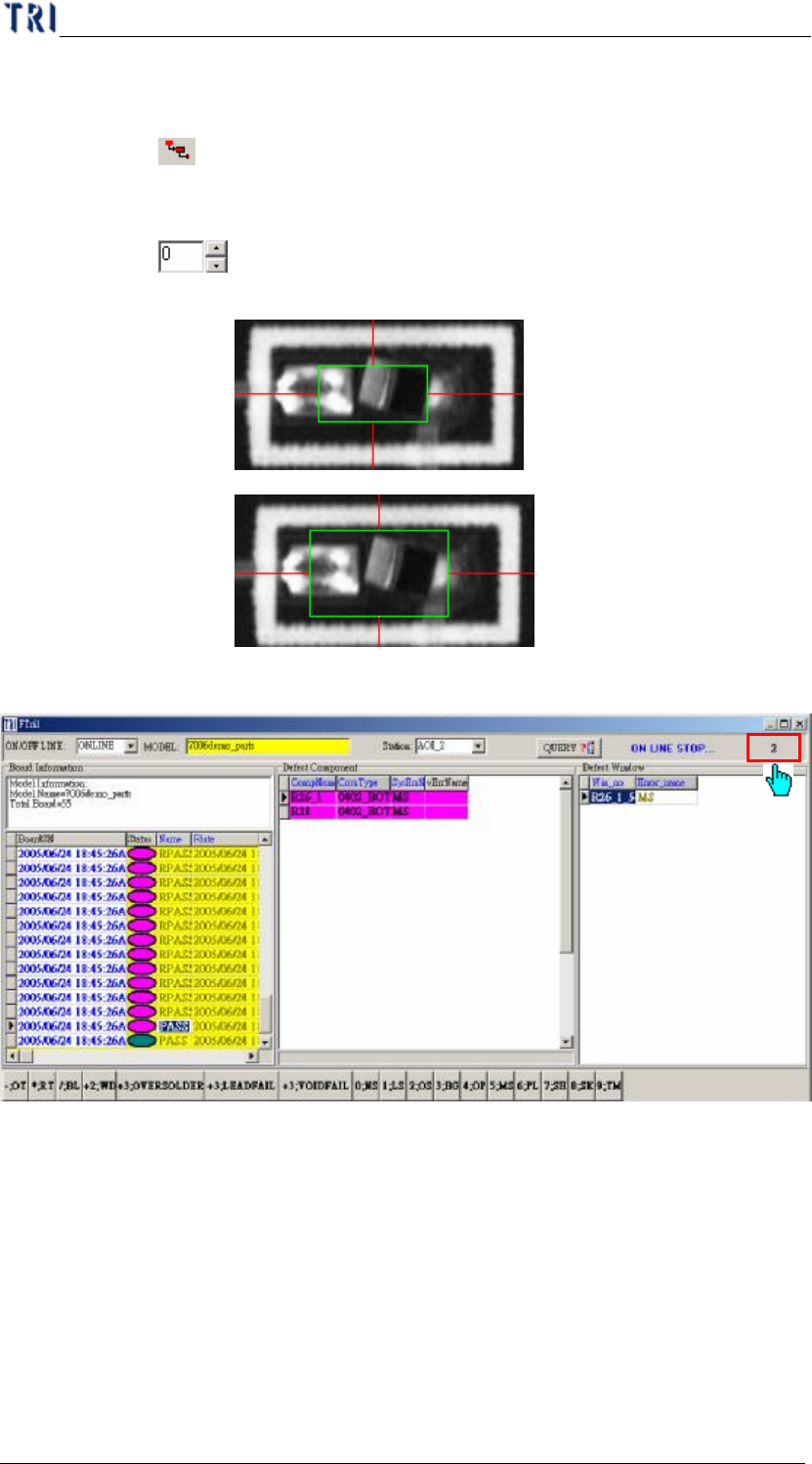

6.4.16 Only Show Last Records (Offline)－針對多次重複測試同一片
板子，可以使用本功能選擇只顯示最後ㄧ筆資料。
6.4.17 FOV Frame Resize－將 FOV 影像區域標記元件位置的方
框放大顯示，單位為畫素。
0
10
6.4.18 待確認數－[Online]模式時顯示尚未確認過的資料數。
