單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
82
Ø 在[Kind]為[Component Type]或[Component]時指定元件的缺件
會標示為紫色。
10.6.7.2 Output All Image
Ø 要使用 YMS 的 Defect Image 功能時要設定為[True]。
10.6.7.3 LineInfo
Ø 配合 YMS 使用時要設定為[True]。
10.6.7.4 Output 7100XY
Ø 要使用[X-barR chart]或 YMS 的偏移量 X、Y、Theta 資訊時，
需設定為[True]。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
83
10.6.7.5 Barcode Flow Control
Ø YMS Barcode Check 專用。
10.6.7.6 Placer Kind
Ø PANA：此為連結 Panasonic Placer，相關設定請參見 YMS 使用
手冊中的 Placer Link 的說明。
Ø YAMA：此為連結 YAMAHA Placer。
Ø SIEM_Mode1：此為第一種連結 Siemens Placer 的模式。維修站
系統接收由 AOI 所傳過來的 Placer 檔案，[Placer File Path]須配
合設定為[C:\AOI_Repair_data\Placer]。AOI 部分須在 Placement
欄位中輸入標準格式為[$MMachine$GGantry$FFeeder]。
Ø SIEM_Mode2：此為第二種連結 Siemens Placer 方式，採用 NC
檔的模式
10.6.7.7 Placer File Path
Ø 打件機資訊存放的位置。

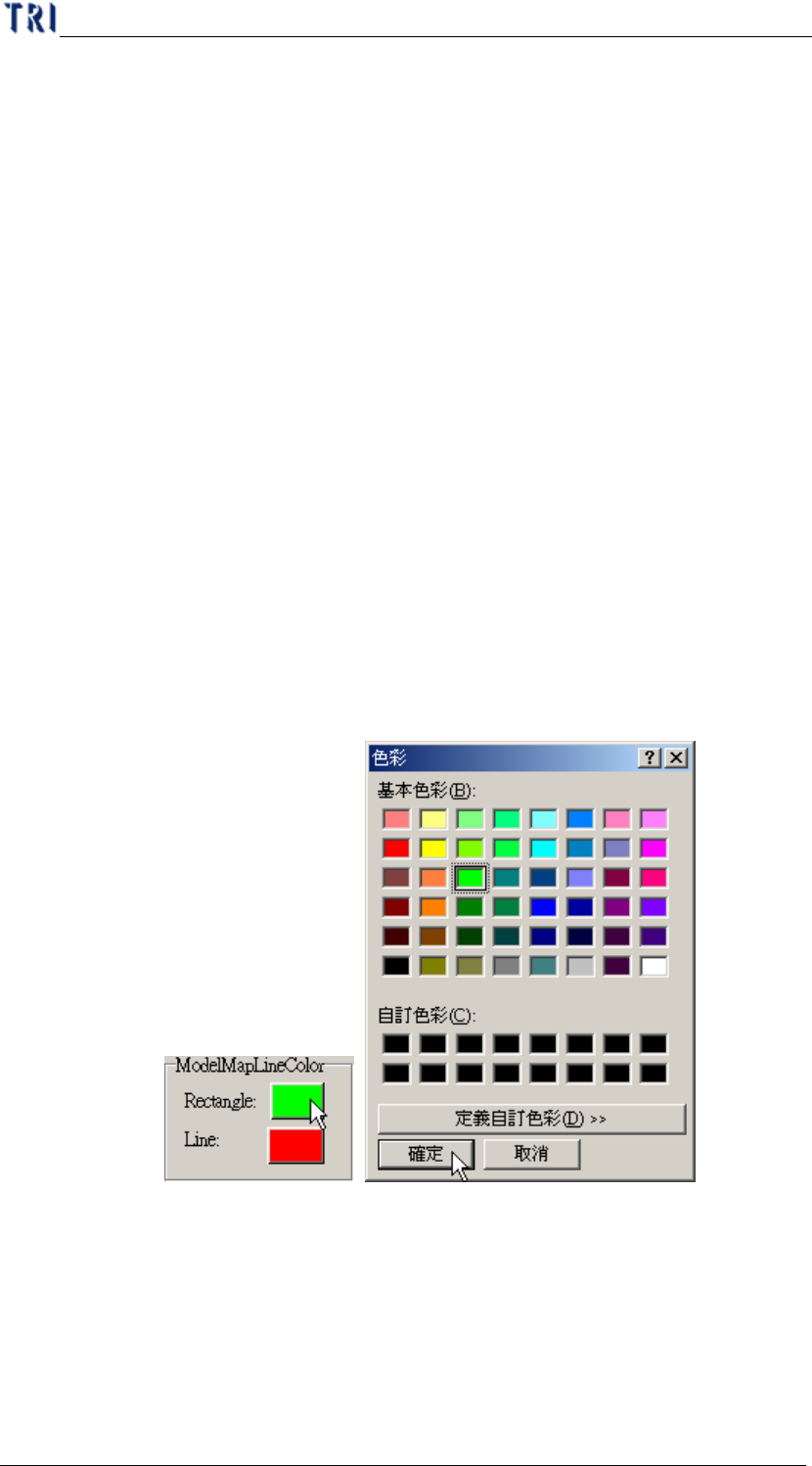

10.6.7.8 Model Map Line Color
Ø 可以自行定義在大圖影像上的定位方框及定位線的顏色
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
84

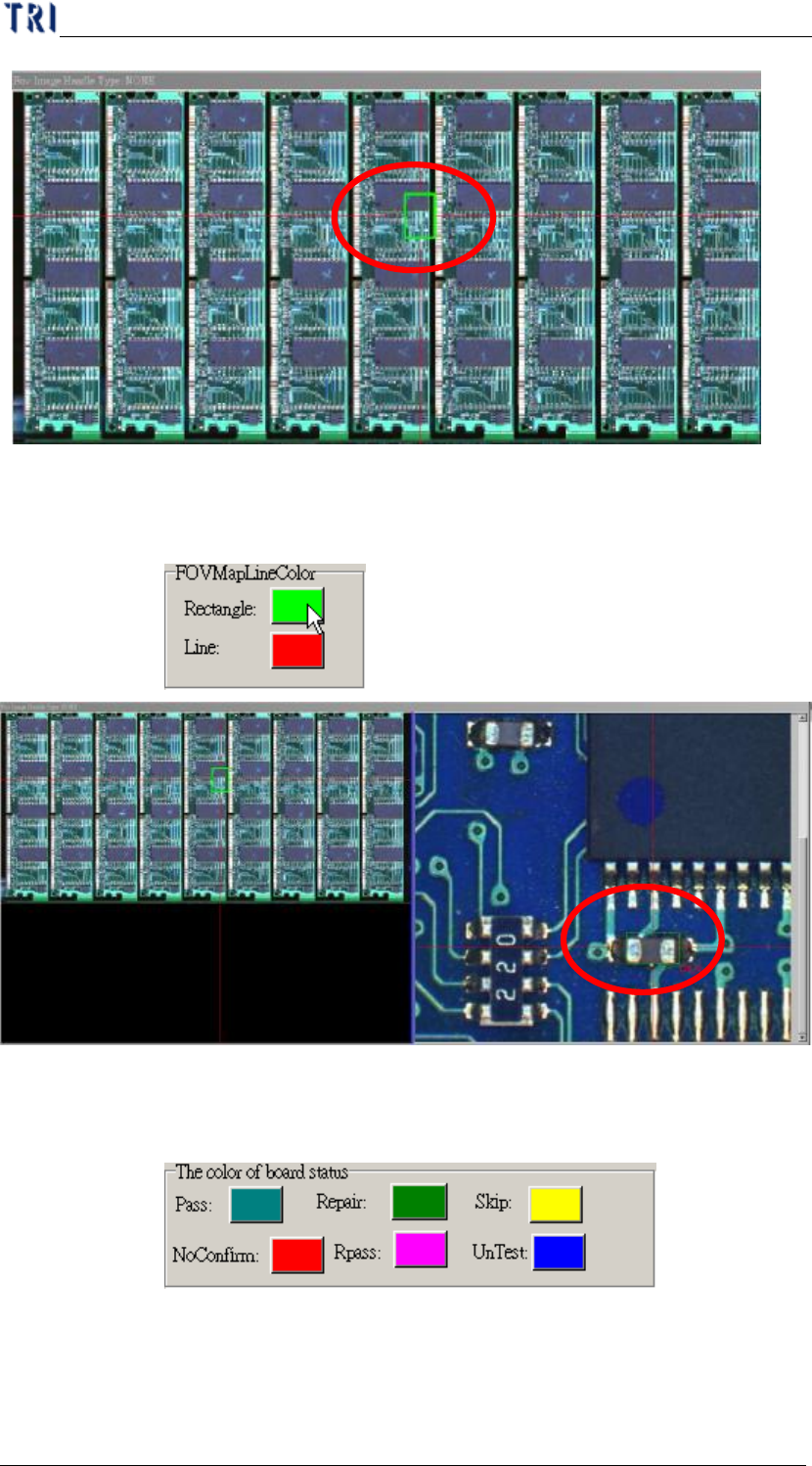

10.6.7.9 FOV Map Line Color
Ø 可以自行定義在 FOV 影像上的定位方框及定位線的顏色
10.6.7.10 The Color of Board Status
Ø 可以在此自行定義各種檢測結果的顏色
