單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
77
Ø Interpolation－此選項選擇[True]表示以內插法放大圖形，放大的
圖形會較平滑。
Ø 當選為[BMP]時，為 TR7500 專用，且須配合設定 AOI 機台上
輸出 BMP 檔案，表示會在螢幕上出現一個視窗顯示該 BMP 影
像。
10.6.6.25 Control Center
Ø 設為[True]時，選擇[Online]進行確認動作時，不需要輸入機種
名與 StationID，系統直接帶出未確認的資料。
Ø 設為[OneByOne]時，系統要等到前一片板子確認完後，才會進
行下一片板子的檢測。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
78

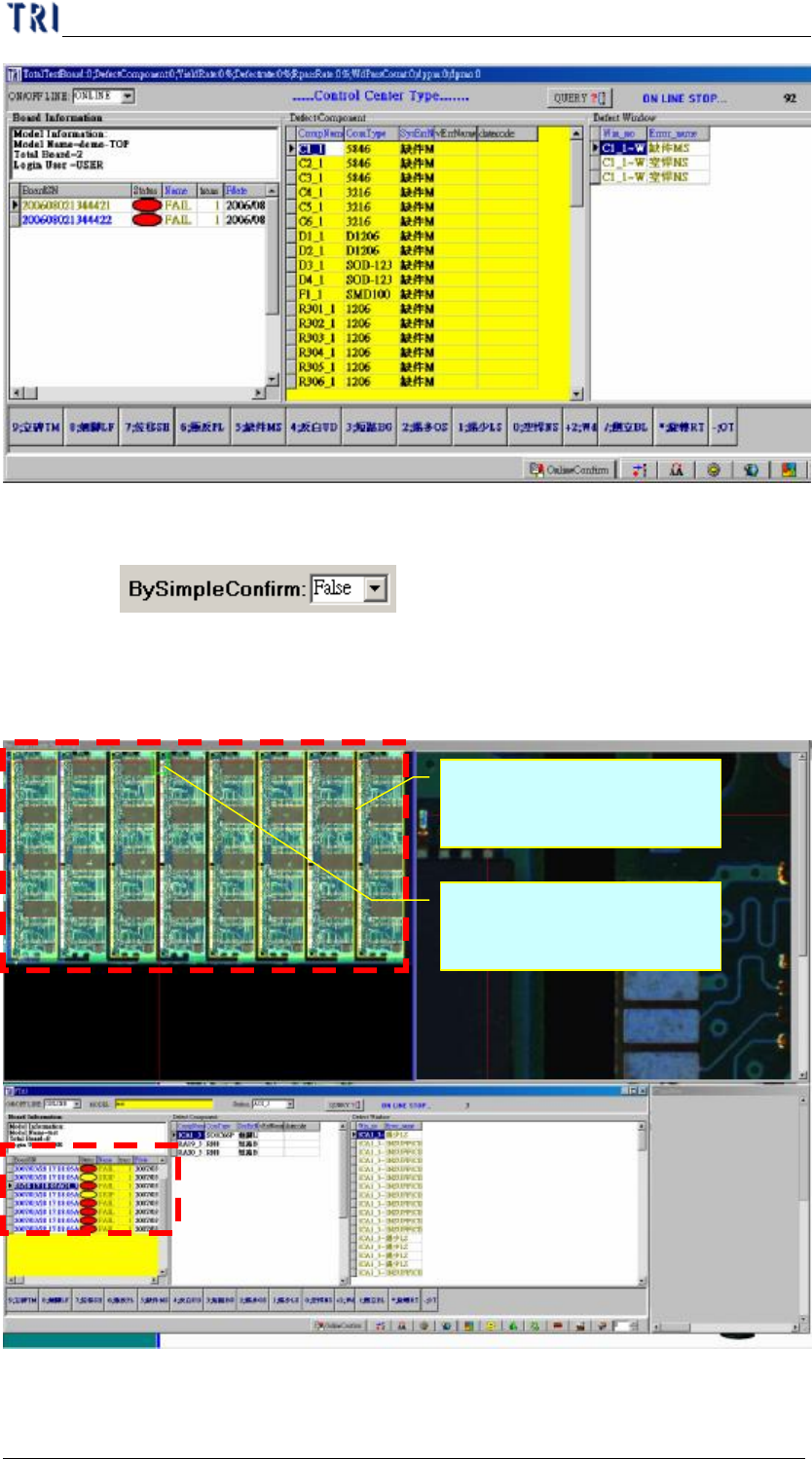

10.6.6.26 By Simple Confirm
Ø 本功能主要針對大量多連板情況下使用，設為[True]時，僅直接
在大圖區域繪出不良小板的位置，使用者看完後只要按下[Enter]
即可確認完畢，但確認後的資料不列入 SPC 計算。
以黃色框線標示出 Fail
板的位置。
以綠色框及紅色線標出
Fail 在該板的位置。
單元二、Repair Station 使用說明
AOI Repair Station 使用手冊
79
10.6.6.27 Speed7500_Transfer
Ø 設為[True]時，由 AOI 主機進行影像處理。設為[False]時，是由
維修站[InsertData.exe]進行影像處理。設為[FrontEx]模式時，圖
形處理是由維修站主程式來進行。以上的情況下，軟體會先做
圖像處理再顯示圖片，若設為[SpeedSimpleDraw]時維修站軟體
不會對圖像做處理，直接顯示，此時影像品質會較差。
10.6.6.28 Show Skip Board
Ø 適用於多連板的情況下，設為[True]時，系統會在大圖影像中直
接標示出檢測結果為 Skip 的板子。
Ø 勾選[Add Pass Board]時，表示檢測結果為 PASS 的板子要以綠
色圓圈圖形標示出來。
以黃色框線及打叉標示
出 Skip 板的位置。
