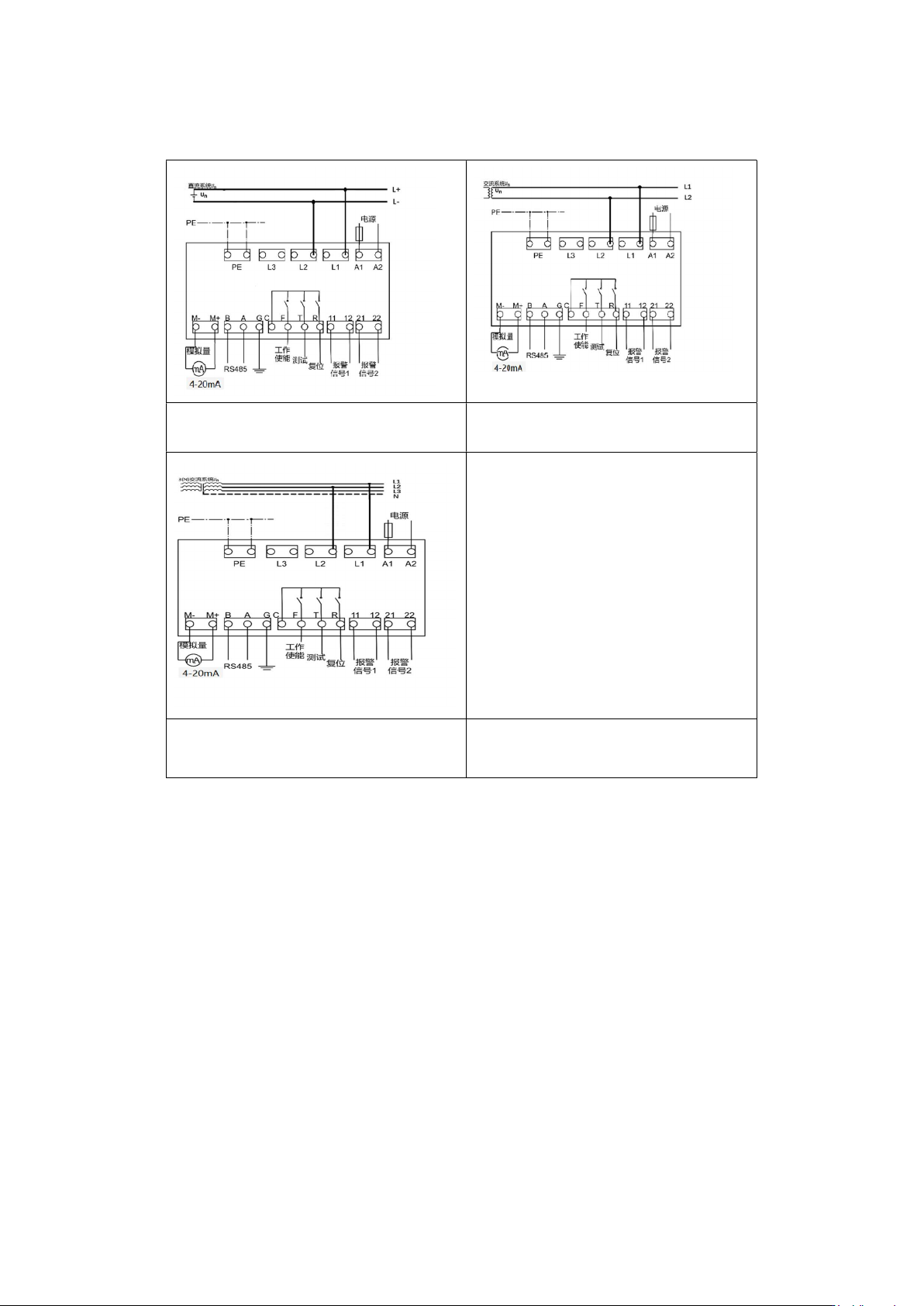

产品对于检测系统的接线图如下表所示：
直流接线图 交流接线图
三相交流接线图
2.4 监视离线负载
被测线路的断路器常闭触点与 QB800 的 CF 触点串联实现对被测线路离线绝缘监测。
10 / 27
第三章 仪表操作和设置及安装
3.1 仪表按键说明
按键如端子图中所示，各按键功能如下表：
图标 按键下文字 设置中功能
INFO
ESC 退出键
TEST
UP 上移动键
RESET
DOWN 下移动键
MENU
SET 设置确认键
3.2 仪表运行说明
3.2.1 仪表工作说明
工作 normal 模式时显示界面如下图所示：
QianBo Tech
R=>SP 0000
Ce=018uF
2020-01-01 12:00
11 / 27
工作 standy 模式时显示界面如下 3.2.1 图所示：
QianBo Tech
R=>SP 0000
Ce=018uFstdBy
2020-01-01 12:00
图 3.2.1
报警闪烁显示 KE_Err 如下图 3.2.2：
QianBo Tech
R=>SP 0000
Ce<10uFKE_Err
2020-01-01 12:00
图 3.2.2
备注：仅进入 standy 模式才会显示 stdBy。当远程控制端子 C.F 短接时绝缘
电阻监测停止，C.F 断开恢复 normal 模式使能绝缘监测。另当地端和 PE 端上
电时处于断开未连接时则报警闪烁显示 KE_Err。参考图 3.2.2。需要短接地端和
PE 端进入正常工作，R=>SP 表示绝缘电阻量程已远超测量电阻的通用 10M 量
程（其它定制量程除外）。
方波变化代表注入低频脉冲方波工作中。
其中，R 为实时测得电阻，Ce 为分布式电容（电容暂时供参考，不做具体
测量值。），方波下示 数为当前一段时间内检测次数，按 下按键
后显示软硬件相关内容，按下按键后进入设置界面。
