4.2 MODBUS-RTU 读写协议
4.1.1 读指令
读指令主机发送指令如下：
设备地址 功能码
寄存器地址 数据个数 CRC 校验
设备地址 03H 寄存器地址 0002H CRC 低位
CRC 高位
从机返回指令如下：
设备地址 功能码
数据大小 数据内容 CRC 校验
设备地址 03H 02H 主机指令地址数据 CRC 低位
CRC 高位
读绝缘阻值：01 03 00 53 00 02 34 1A
返回帧为：01 03 04 03 E8 00 00 7A 43，
0x000003E8 转化为十进制为 1000，即测得阻值为 100K
4.1.2 写指令
写指令主机发送指令如下：
设备地址 功能码 寄存器地址
地址字节数
数据字节数
写入数据 CRC 校验
设备地址 10H 寄存器地址
0002H 04H 要写入的数据 CRC 低位 CRC 高位
从机返回指令如下：
设备地址 功能码
寄存器地址
地址字节数 CRC 校验
设备地址 10H 寄存器地址
地址字节数 CRC 低位
CRC 高位
S
报警点 1 设置：01 10 01 03 00 02 04 03 E8 00 00 3E 5A
返回帧为：01 10 01 03 00 02 B0 34
17 / 27
报警点 1 的地址位为 0x0103,写入 0x03E80000, 0x000003E8 转化为十进制为 1000,
报警点 1 的电阻值写入了 100K。
注：
模拟量电流输出公式：
Iout=300*16/（300+Rx)+4 输出电流单位(mA) .Rx 计算单位：K.
M+为正极，M-为负极，如电阻验证为显示 100K 时，模拟量电流约 16mA ，如
电阻验证为显示 1.5M 时，模拟量电流输出约 6.67mA .
带耦合器的模拟输出计算需增加相应耦合器阻值计算，如带 640K 耦合器，Rx=
显示值+640K。
Iout=300*16/（300+显示值+640)+4 输出电流单位(mA) .Rx 计算单位：K.
4.1.3 系统状态通讯地址.
0x52,
0: normal 模式
1: standyb 模式
4.1.4 RS485 终端匹配电阻.
红色 Sw 开关，ON：终端匹配电阻 120 Ω 使能，OFF: 终端匹配电阻 120 Ω 关闭.
18 / 27
第五章 耦合器 IEX-3000

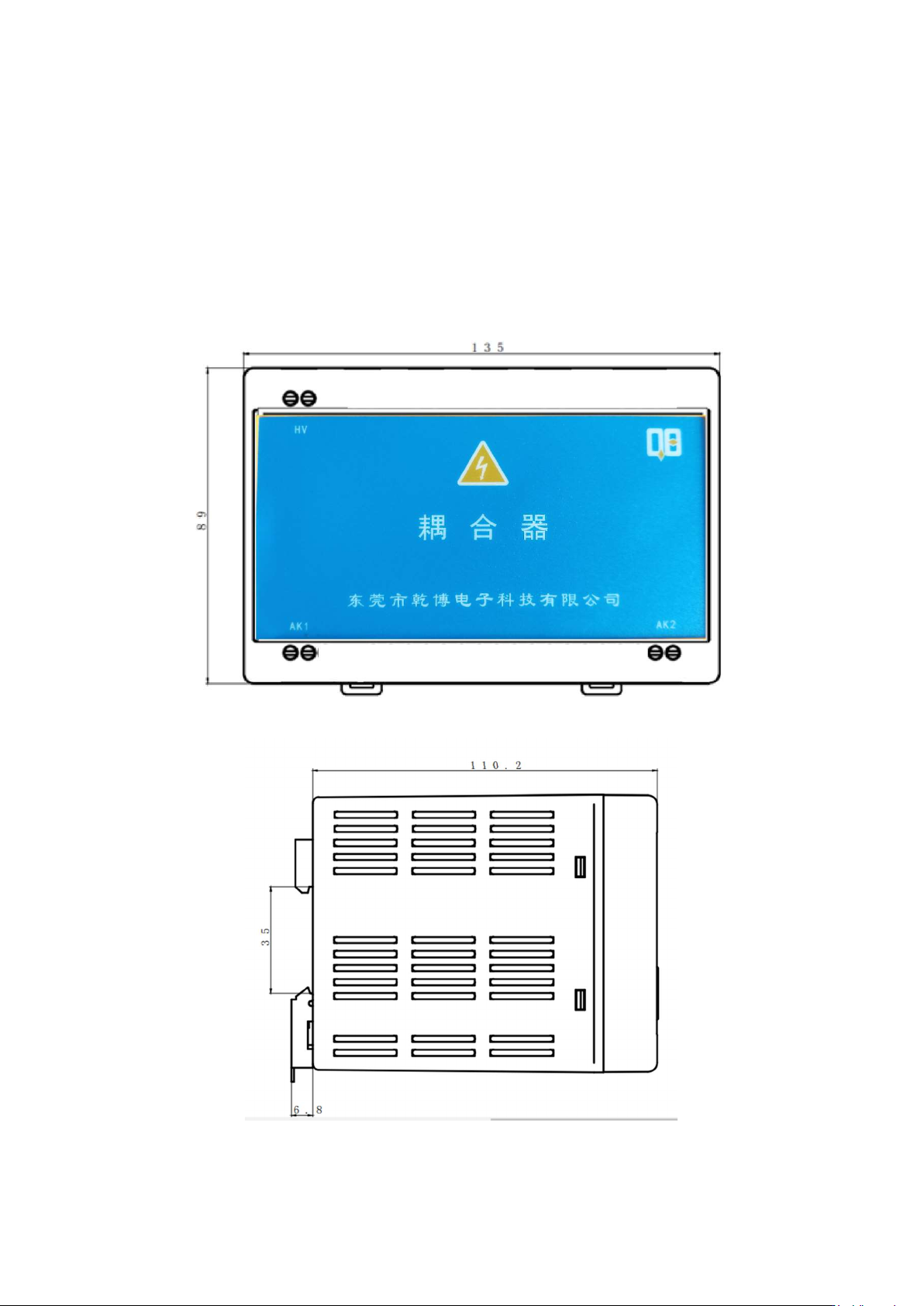

5.1 外形尺寸安装图
5.1.1 设备外形图（单位/mm）
图 5.1.1.1 主视图
图 5.1.1.2 左视图
以上适合 IEX3000-320/ IEX3000-640 系统。
