第二章 产品接口定义及外形接线
2.1 外形尺寸安装图
2.1.1 设备外形图（单位/mm）
图 2.1.1.1 主视图
图 2.1.1.2 左视图
7 / 27
图 2.1.1.3 俯视图
2.2 端子定义说明
产品正面端子图如下图所示，需注意的是，SW 并不位于设备正面：
图 2.2.1 产品端子图
SW
8 / 27
端子功能说明如下表所示：
端子号 功能说明 端子号 功能说明
PE
接地
B、A、G
RS485 的 A、B、接地端
L3
备用
F
工作使能输入信号端
L2
接 L2
T
远程测试开关输入信号端
L1
接 L1
R
远程复位开关输入信号端
A1、A2
控制电源 N、L 端
或直流电源 DC+、DC-
C
F、T、R 的接地端(常开)
SW
RS485 终端电阻开关
(ON 接上，OFF 不接)
11、12
报警 1 输出 KEY1
M-、M+
模拟量输出电源-、+端
21、22
报警 2 输出 KEY2

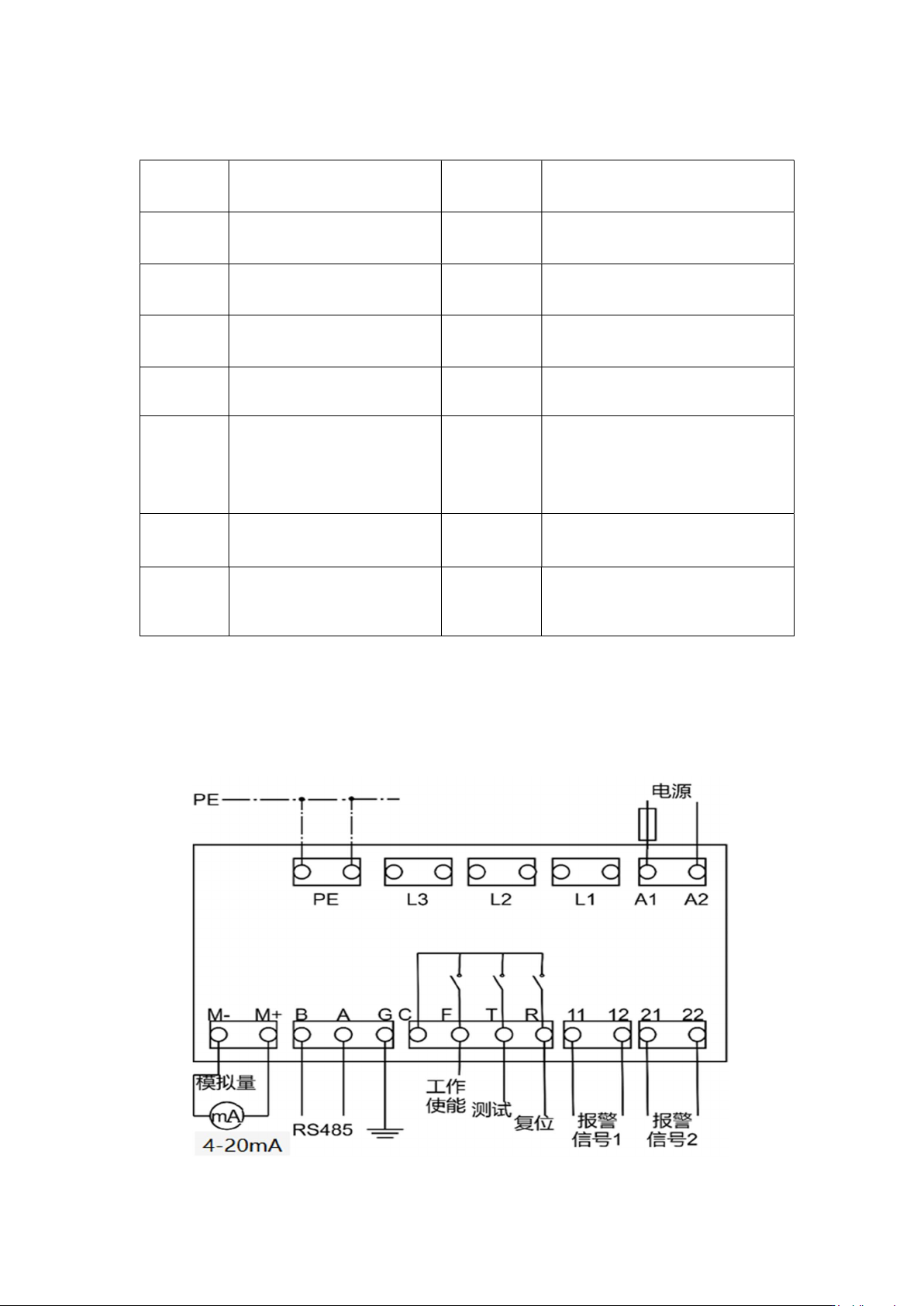

2.3 产品绝缘接线图
产品端子的接线图如下图所示：
