附录 1 QB800D 外接显示屏
一、 产品参数
项目 参数指标 备注
额定电压
DC 9~28V
额定功率
< 2.5W
工作温度 0℃~50℃
环境湿度 0~90%RH(无冷凝)
开孔尺寸
132*80mm
整机尺寸
138*86*32mm
整机净重 约 300g
24 / 27

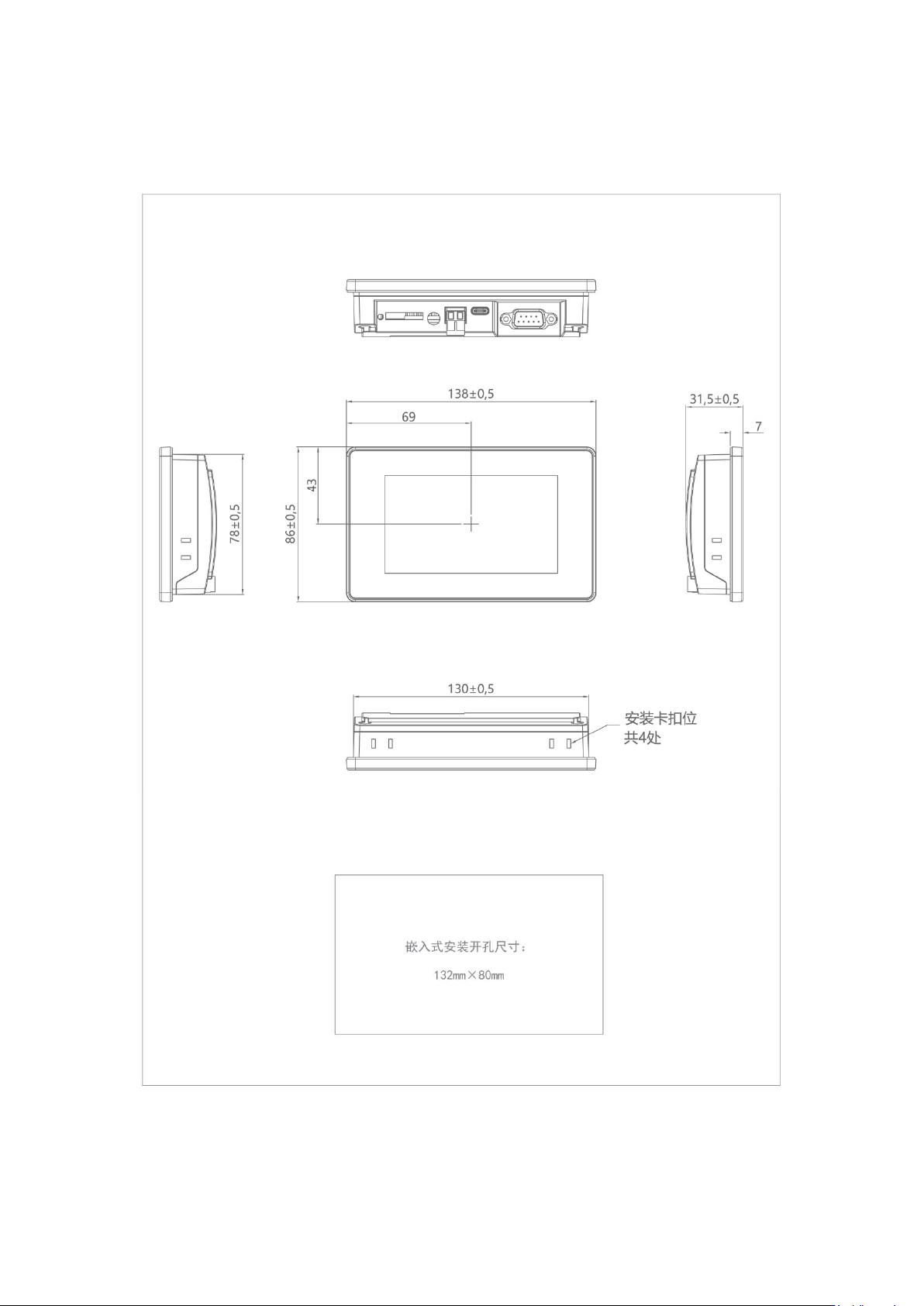

二、 产品视图
25 / 27

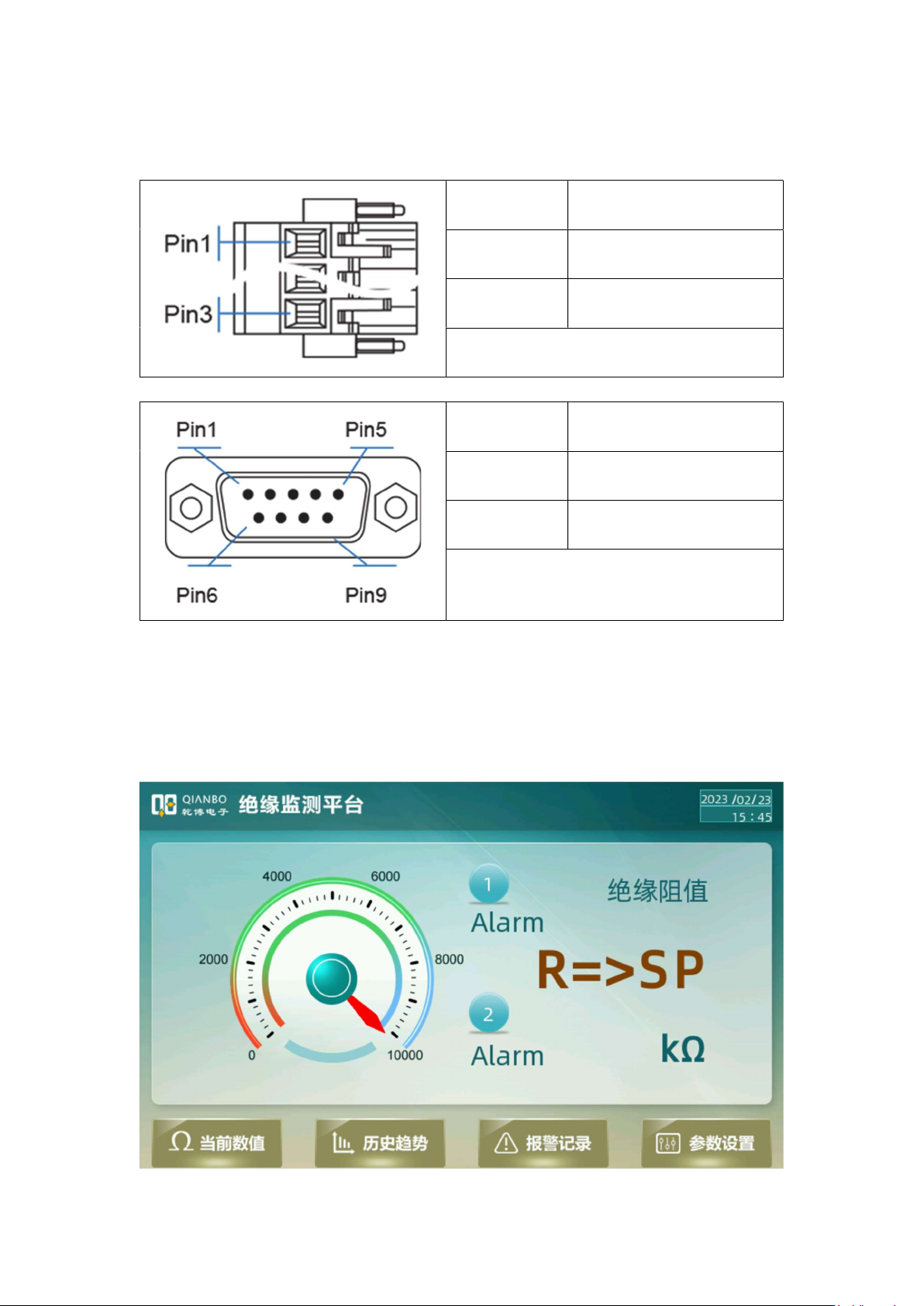

三、 产品接线
端子号 功能说明
Pin1
电源 0V
Pin2
电源 DC 24V
其余端子不接线
端子号 功能说明
Pin1
RS485 B 端
Pin6
RS485 A 端
其余端子不接线
四、 用户界面
产品开机后,屏幕为数值显示界面,屏幕如下图:
