19 / 27

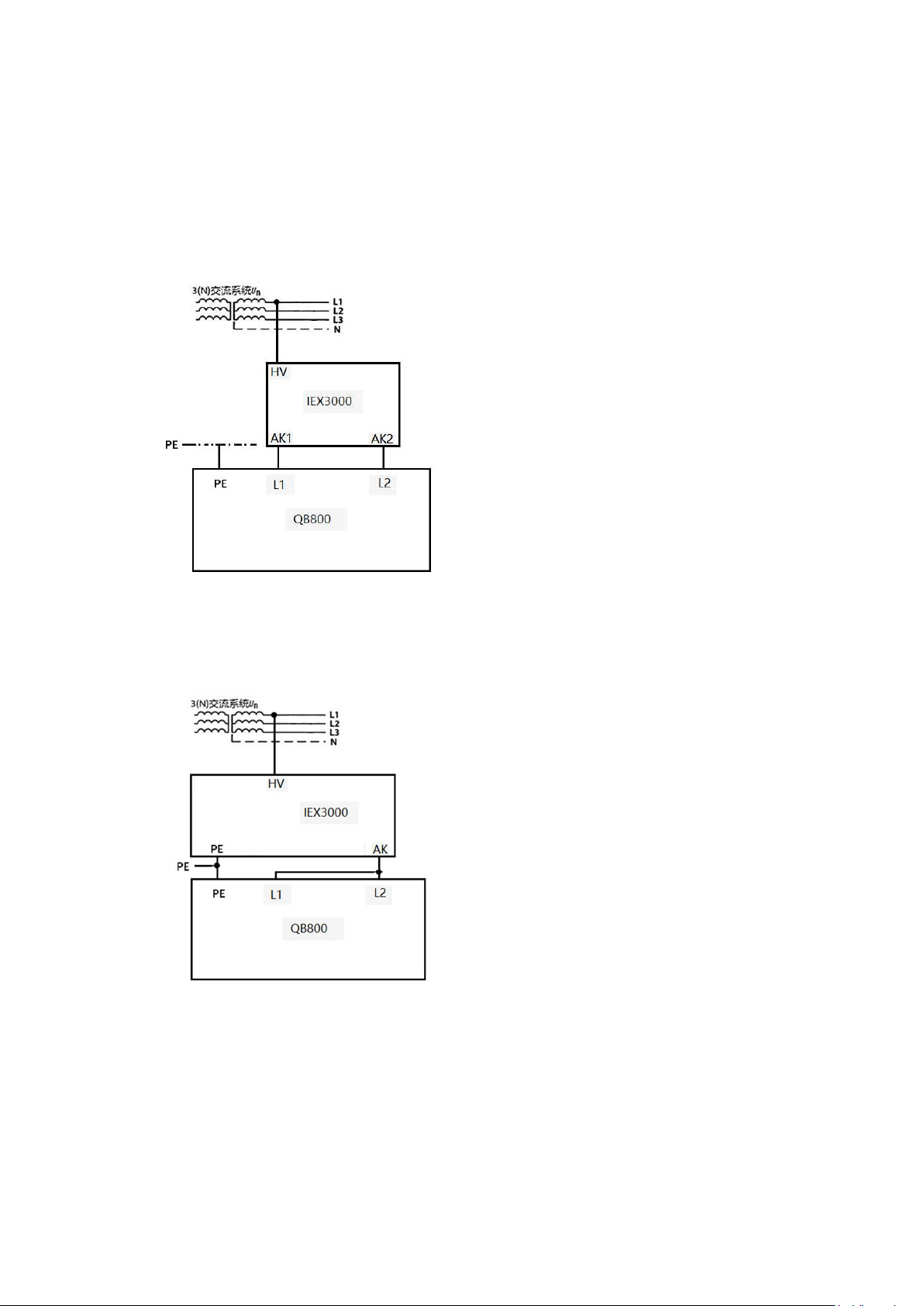

图 5.1.1.3
图 5.1.1.4
以上适合 IEX3000-4800/ IEX3000-2400/ IEX3000-1200/ IEX3000-10000L320
/ IEX3000-7200L160 系统
20 / 27
图 5.1.1.5
以上适合 IEX3000-20000L320 系统.
耦合器 IEX3000-20000L320 适合 20000 伏以下交流电网，禁用直流电网绝缘监测仪
设置 IEX3000-320 配套.
耦合器 IEX3000-4800 适合 10000 伏以下交直流电网，绝缘仪设置 IEX3000-4800 配套.
耦合器 IEX3000-10000L320 适合 10000 伏以下交流电网，禁用直流电网绝缘监测仪
设置 IEX3000-320 配套.
耦合器 IEX3000-2400 适合 7200 伏以下交直流电网，绝缘仪设置 IEX3000-2400 配套.
耦合器 IEX3000-7200L160 适合 7200 伏以下交流电网，绝缘监测仪设置 IEX3000-320 配套.
同时 AGHoffset 设置偏差+160K。禁用直流电网。
21 / 27
耦合器 IEX3000-1200 适合 4800 伏以下交直流电网，绝缘仪设置 IEX3000-1200 配套.
耦合器 IEX3000-640 适合 3600 伏以下交直流电网，绝缘仪设置 IEX3000-640 配套.
耦合器 IEX3000-320 适合 2000 伏以下交直流电网，绝缘仪设置 IEX3000-320 配套.
（参考 Advanced 的 AGH 选项，无耦合器为 NULL，Zero Offset 选项
根据配套耦合器零点误差值设置耦合器零点漂移值）.
作接法：HV 接用户工作电网，AK1 接绝缘监视仪的 L1，AK2 接绝缘监视仪的 L2.
图 5.1.1.6
图 5.1.1.6 IEX3000-320/ IEX3000-640 系统接线图
图 5.1.1.7
图 5.1.1.7 IEX3000-4800/ IEX3000-2400/ IEX3000-1200/ IEX3000-7200L160
/ IEX3000-10000L320 系统接线图
