QB800绝缘监测仪产品使用说明书V5.8-20250903.pdf - 第26页
26 / 27 附录 2 QB8 0 0 外接阻值指示表 一、 产品外形 CP 系列指针式交、直流电流 表为安装 式电测量仪表。 CP-C96-N 外形图如下： 1.CP-C96-N 2.CP-C72-N 二、产 品参数 型号：CP-C96 -N ；量程：0-10M Ω （ 4-20mA ） . 型号：CP-C72 -N ；量程：0-10M Ω （ 4-20mA ）
25 / 27
三、 产品接线
端子号 功能说明
Pin1
电源 0V
Pin2
电源 DC 24V
其余端子不接线
端子号 功能说明
Pin1
RS485 B 端
Pin6
RS485 A 端
其余端子不接线
四、 用户界面
产品开机后,屏幕为数值显示界面,屏幕如下图:
26 / 27
附录 2 QB800 外接阻值指示表
一、 产品外形
CP 系列指针式交、直流电流表为安装式电测量仪表。
CP-C96-N 外形图如下：
1.CP-C96-N
2.CP-C72-N
二、产品参数
型号：CP-C96-N ；量程：0-10MΩ（4-20mA）.
型号：CP-C72-N ；量程：0-10MΩ（4-20mA）
27 / 27

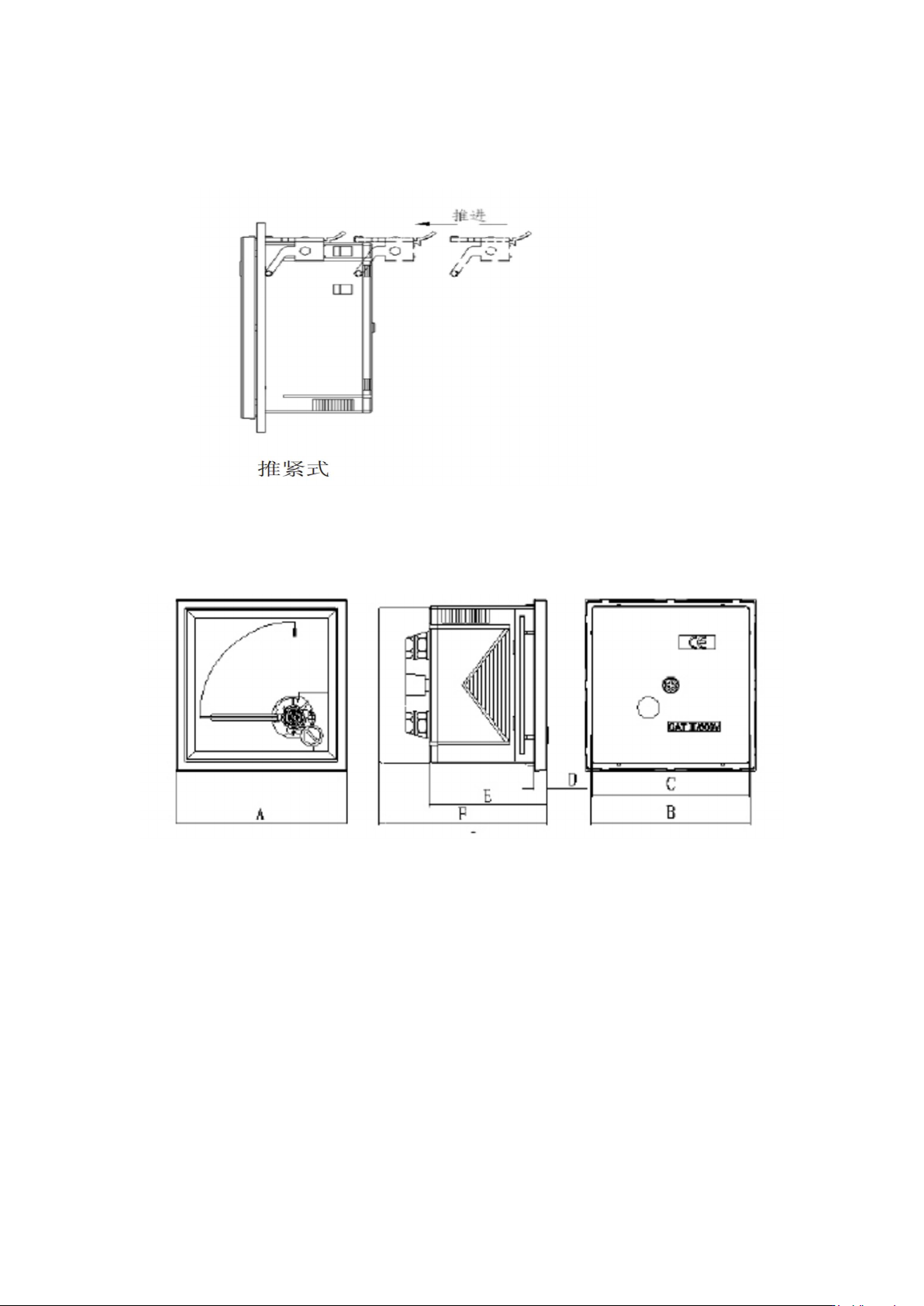

三、安装示意图
四、外形及安装尺寸
1)A: 96/ B:91 /C:90/D:6.3/E:50.1/F:71.1/开孔尺寸：92X92
2)A: 72/ B:67 /C:66/D:6.3/E:50.4/F:71.4/开孔尺寸：68X68
五、注意事项
1. 请按照接线图正确接线。
2. 在接线连接前，请务必切断测量物的电源。
3. 请勿施加超过电压范围以上的电压，这会引起本仪表发生故障。
4. 请勿在结露状态下使用。
5. 当在裸露、带电部分的周围使用仪器时，请勿碰触到施加电压 的部分，此时，推
荐使用橡胶手套等保护工具。
