第五章 耦合器 IEX-3000
5.1 外形尺寸安装图
5.1.1 设备外形图（单位/mm）
图 5.1.1.1 主视图
图 5.1.1.2 左视图
以上适合 IEX3000-320/ IEX3000-640 系统。
19 / 27
图 5.1.1.3
图 5.1.1.4
以上适合 IEX3000-4800/ IEX3000-2400/ IEX3000-1200/ IEX3000-10000L320
/ IEX3000-7200L160 系统
20 / 27

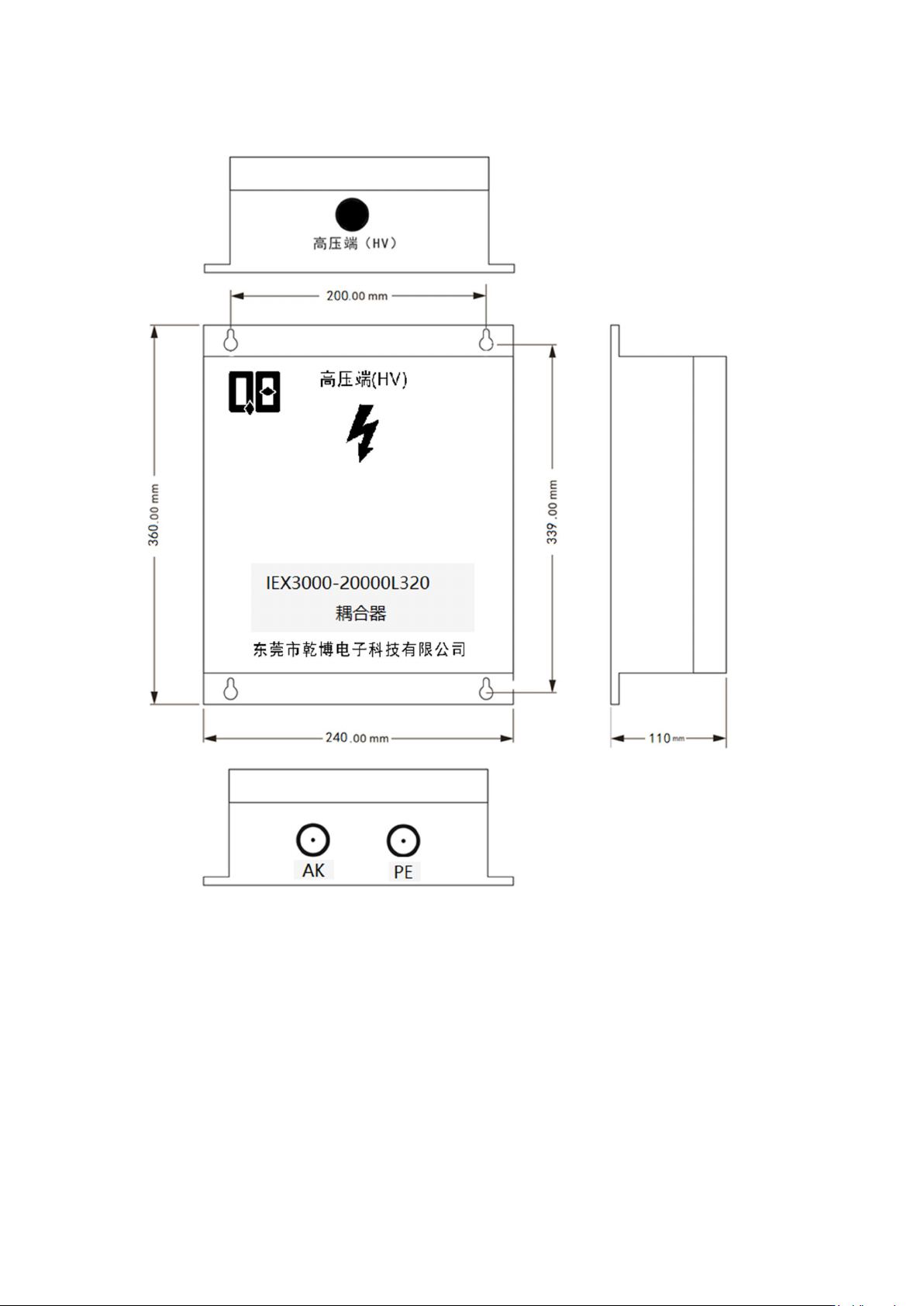

图 5.1.1.5
以上适合 IEX3000-20000L320 系统.
耦合器 IEX3000-20000L320 适合 20000 伏以下交流电网，禁用直流电网绝缘监测仪
设置 IEX3000-320 配套.
耦合器 IEX3000-4800 适合 10000 伏以下交直流电网，绝缘仪设置 IEX3000-4800 配套.
耦合器 IEX3000-10000L320 适合 10000 伏以下交流电网，禁用直流电网绝缘监测仪
设置 IEX3000-320 配套.
耦合器 IEX3000-2400 适合 7200 伏以下交直流电网，绝缘仪设置 IEX3000-2400 配套.
耦合器 IEX3000-7200L160 适合 7200 伏以下交流电网，绝缘监测仪设置 IEX3000-320 配套.
同时 AGHoffset 设置偏差+160K。禁用直流电网。
