18 / 27 第五章 耦合器 I E X-3000 5.1 外形 尺寸安装图 5.1.1 设备外形图（单位/mm） 图 5 .1.1.1 主视图 图 5 .1.1.2 左视图 以上适合 IEX3000-3 20/ IEX3000 -640 系统。
17 / 27
报警点 1 的地址位为 0x0103,写入 0x03E80000, 0x000003E8 转化为十进制为 1000,
报警点 1 的电阻值写入了 100K。
注：
模拟量电流输出公式：
Iout=300*16/（300+Rx)+4 输出电流单位(mA) .Rx 计算单位：K.
M+为正极，M-为负极，如电阻验证为显示 100K 时，模拟量电流约 16mA ，如
电阻验证为显示 1.5M 时，模拟量电流输出约 6.67mA .
带耦合器的模拟输出计算需增加相应耦合器阻值计算，如带 640K 耦合器，Rx=
显示值+640K。
Iout=300*16/（300+显示值+640)+4 输出电流单位(mA) .Rx 计算单位：K.
4.1.3 系统状态通讯地址.
0x52,
0: normal 模式
1: standyb 模式
4.1.4 RS485 终端匹配电阻.
红色 Sw 开关，ON：终端匹配电阻 120 Ω 使能，OFF: 终端匹配电阻 120 Ω 关闭.
18 / 27
第五章 耦合器 IEX-3000
5.1 外形尺寸安装图
5.1.1 设备外形图（单位/mm）
图 5.1.1.1 主视图
图 5.1.1.2 左视图
以上适合 IEX3000-320/ IEX3000-640 系统。
19 / 27

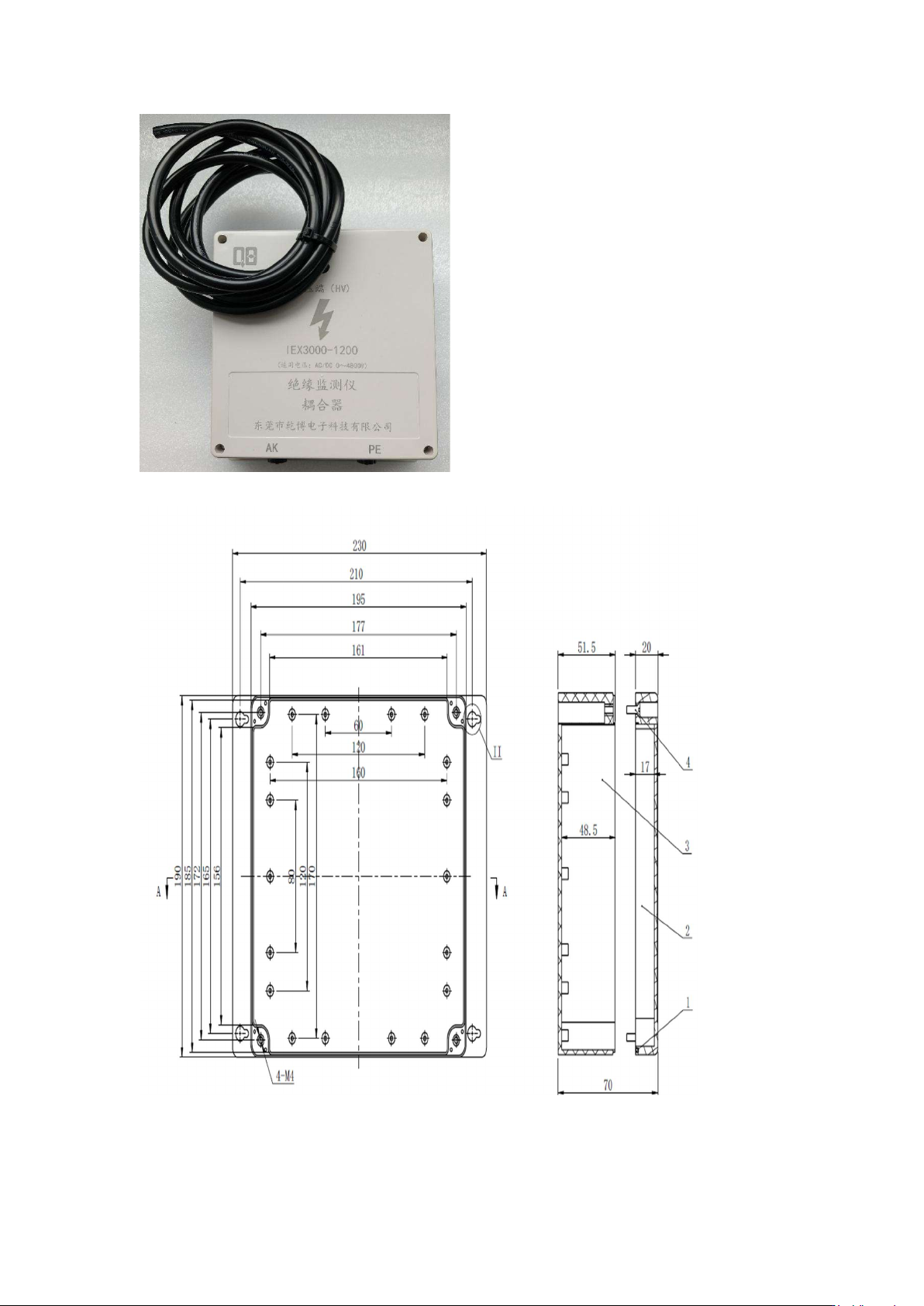

图 5.1.1.3
图 5.1.1.4
以上适合 IEX3000-4800/ IEX3000-2400/ IEX3000-1200/ IEX3000-10000L320
/ IEX3000-7200L160 系统
