21 / 27 耦合器 IEX3000-1200 适 合 4800 伏以下交直流电网 ，绝缘仪 设置 IEX3000-1200 配套. 耦合器 IEX3000-640 适 合 3600 伏以下 交直 流电网，绝缘仪 设置 IEX3000 -640 配套. 耦合器 IEX3000-320 适 合 2000 伏以下 交直 流电网，绝缘仪 设置 IEX3000 -320 配套. （参考 Advanc ed 的 AGH 选项， 无 耦 合器为 …

100%1 / 27
20 / 27
图 5.1.1.5
以上适合 IEX3000-20000L320 系统.
耦合器 IEX3000-20000L320 适合 20000 伏以下交流电网，禁用直流电网绝缘监测仪
设置 IEX3000-320 配套.
耦合器 IEX3000-4800 适合 10000 伏以下交直流电网，绝缘仪设置 IEX3000-4800 配套.
耦合器 IEX3000-10000L320 适合 10000 伏以下交流电网，禁用直流电网绝缘监测仪
设置 IEX3000-320 配套.
耦合器 IEX3000-2400 适合 7200 伏以下交直流电网，绝缘仪设置 IEX3000-2400 配套.
耦合器 IEX3000-7200L160 适合 7200 伏以下交流电网，绝缘监测仪设置 IEX3000-320 配套.
同时 AGHoffset 设置偏差+160K。禁用直流电网。
21 / 27
耦合器 IEX3000-1200 适合 4800 伏以下交直流电网，绝缘仪设置 IEX3000-1200 配套.
耦合器 IEX3000-640 适合 3600 伏以下交直流电网，绝缘仪设置 IEX3000-640 配套.
耦合器 IEX3000-320 适合 2000 伏以下交直流电网，绝缘仪设置 IEX3000-320 配套.
（参考 Advanced 的 AGH 选项，无耦合器为 NULL，Zero Offset 选项
根据配套耦合器零点误差值设置耦合器零点漂移值）.
作接法：HV 接用户工作电网，AK1 接绝缘监视仪的 L1，AK2 接绝缘监视仪的 L2.
图 5.1.1.6
图 5.1.1.6 IEX3000-320/ IEX3000-640 系统接线图
图 5.1.1.7
图 5.1.1.7 IEX3000-4800/ IEX3000-2400/ IEX3000-1200/ IEX3000-7200L160
/ IEX3000-10000L320 系统接线图
22 / 27

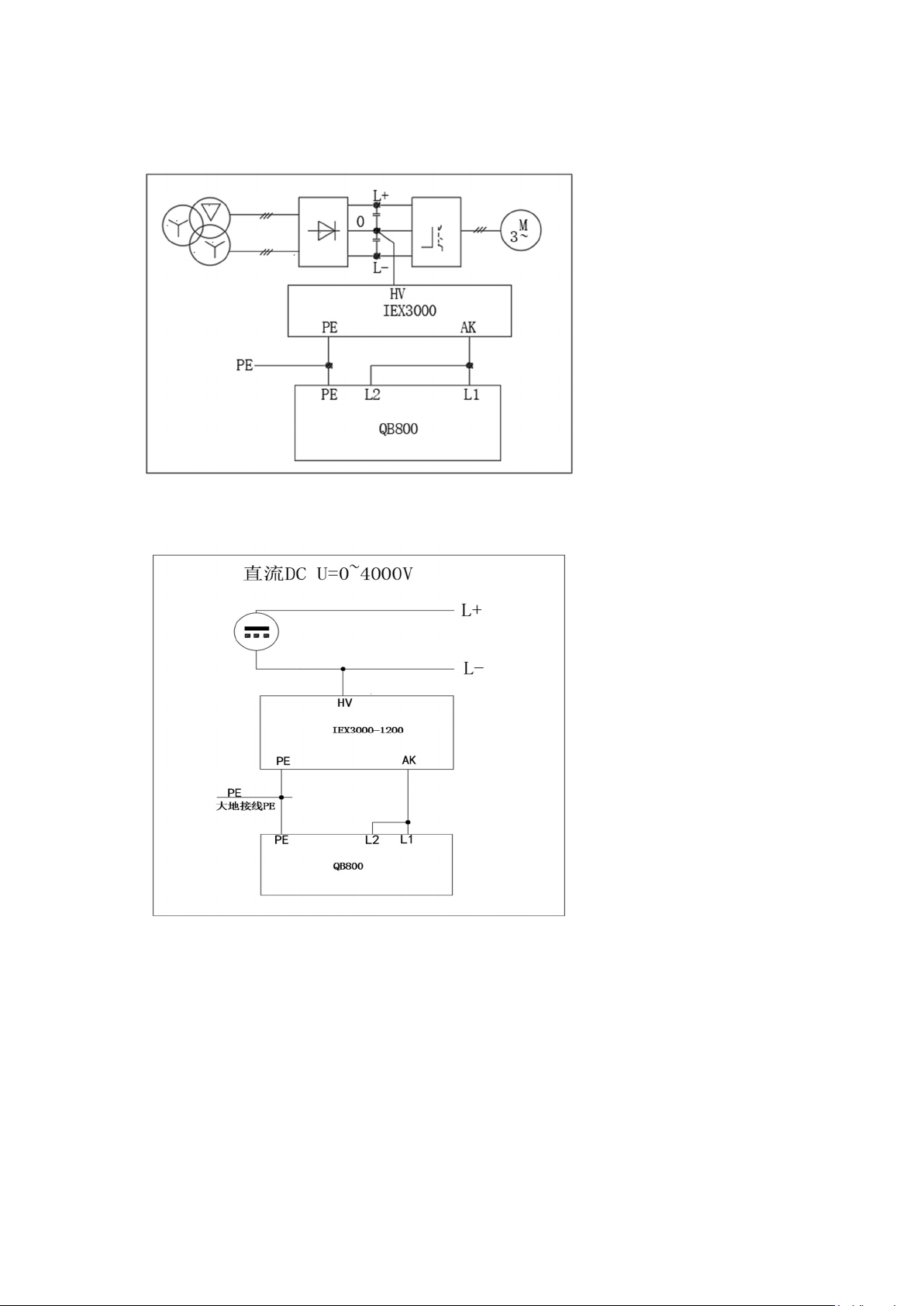

5.1.1.8 中压变频传动系统接线图
5.1.1.9 直流高压系统接线图
注意事项：
1、每个独立电网只能使用一台绝缘监测仪
2、绝缘检测仪属精密测量仪器，客户设备做负载耐压测试试验时, 请先断开绝缘监测仪与
电网连接或 HV 端子接线。
