11 / 27
工作 standy 模式时显示界面如下 3.2.1 图所示：
QianBo Tech
R=>SP 0000
Ce=018uFstdBy
2020-01-01 12:00
图 3.2.1
报警闪烁显示 KE_Err 如下图 3.2.2：
QianBo Tech
R=>SP 0000
Ce<10uFKE_Err
2020-01-01 12:00
图 3.2.2
备注：仅进入 standy 模式才会显示 stdBy。当远程控制端子 C.F 短接时绝缘
电阻监测停止，C.F 断开恢复 normal 模式使能绝缘监测。另当地端和 PE 端上
电时处于断开未连接时则报警闪烁显示 KE_Err。参考图 3.2.2。需要短接地端和
PE 端进入正常工作，R=>SP 表示绝缘电阻量程已远超测量电阻的通用 10M 量
程（其它定制量程除外）。
方波变化代表注入低频脉冲方波工作中。
其中，R 为实时测得电阻，Ce 为分布式电容（电容暂时供参考，不做具体
测量值。），方波下示 数为当前一段时间内检测次数，按 下按键
后显示软硬件相关内容，按下按键后进入设置界面。
12 / 27
3.2.2 仪表设置说明
工作时按进 入设置后共有 4 个选项可供选择，屏幕显示如下图所示：
QianBo Tech
1. PassWord
2. ComConfig
3. DiagConfig
4. Advanced
5. Location
6. 图 3.2.2 设置选项

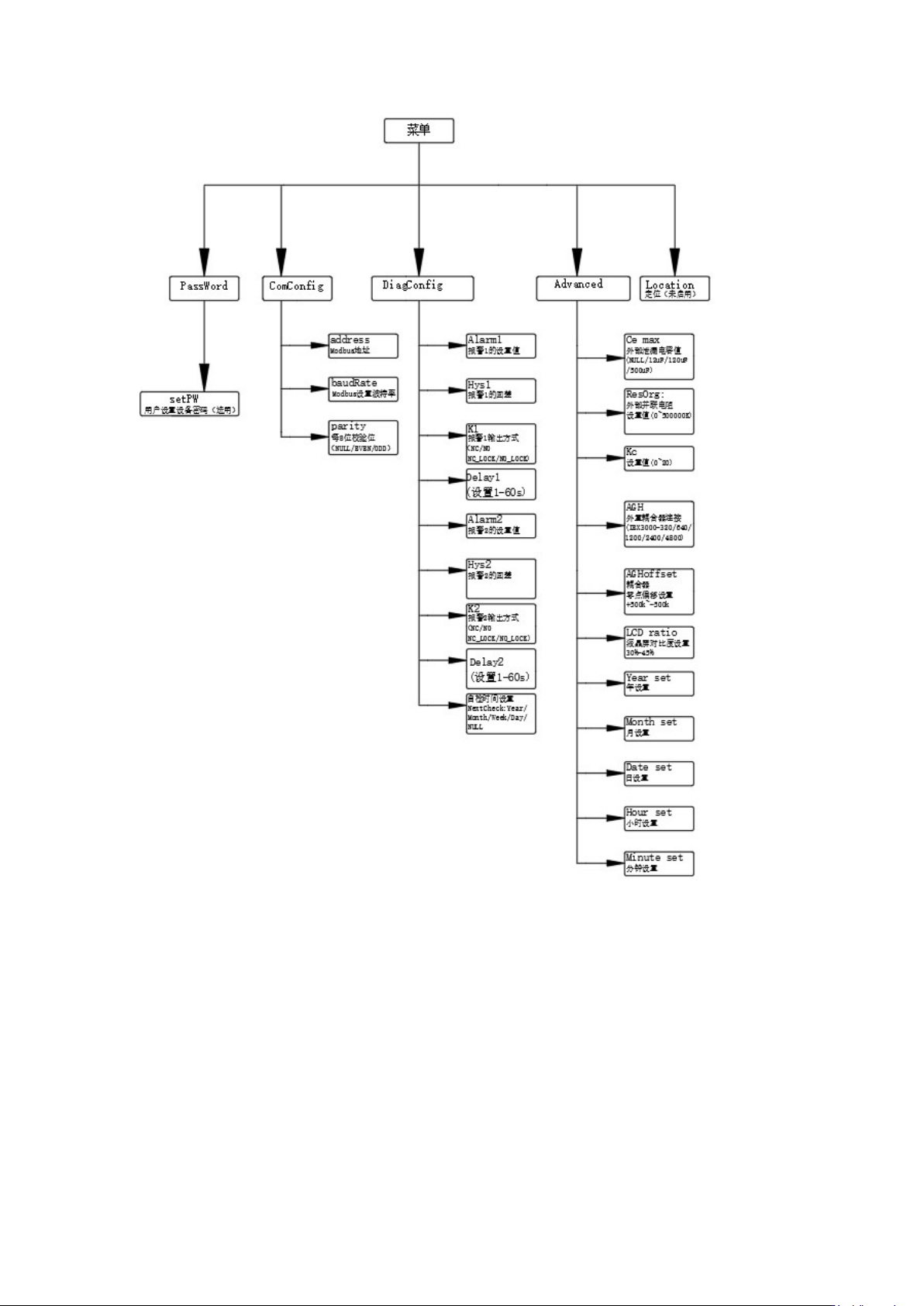

上图 5 个选项选中后皆有二次选项，其菜单选项如下图所示：
Ce max 选项有 NULL,12uF,120 uF,500 uF.根据外围泄露电容规格设置。
其中 Location 选项目前暂停，待升级使用。
13 / 27
图 3.2.3 设置菜单
备注：DiagConfig 菜单中 K1/K2 可以设置：为 NO 常开/NC 常闭（绝缘电阻恢复到报警
值之上继电器自动复位），及 NO_LOCK 常开自锁/NC_LOCK 常闭自锁（绝缘电阻恢复
到报警值之上时继电器需要手工复位)。K1 和 K2 的设置在上电有效，断电均为 NO。
K1/K2 报警继电器延时时间也可以设置！设置时间范围 0-60 秒。
自检时间可以设置年、月、星期、日（Year/Month/Week/Day）。
另外，系统可以设置回差，可减少不正常波动。如报警值 100K，回差 Hys 设置为 5%，表
明未报警前，绝缘电阻降到 95K，QB800 进入报警输出状态，绝缘电阻 95K-105k 仍然保
持报警，当系统绝缘电阻又高于 105K 时，报警停止，可以恢复进入正常工作。
Kc 为电阻的显示系数，R=Rm*Kc，Kc 菜单可设 1-20,代表修正系数 0.1~2。Rm 为原始的
检测阻值，R 为修正后阻值。ResOrg 是表示外部并联电阻的设置值。
