1.4 设备应用方向
船用电气
矿业机械、电气设备
石油化工关键制程
任何交流未接地系统
通信行业直流供电系统
任何交、直流未接地系统
用于 IT 系统的绝缘监视仪。
本设备可用于交流、三相交流，交 / 直流和直流系统。交流系统可包
括广泛的直流供电负载 （如整流器、变频器、变频调速）。
6 / 27
第二章 产品接口定义及外形接线
2.1 外形尺寸安装图
2.1.1 设备外形图（单位/mm）
图 2.1.1.1 主视图
图 2.1.1.2 左视图
7 / 27
图 2.1.1.3 俯视图
2.2 端子定义说明

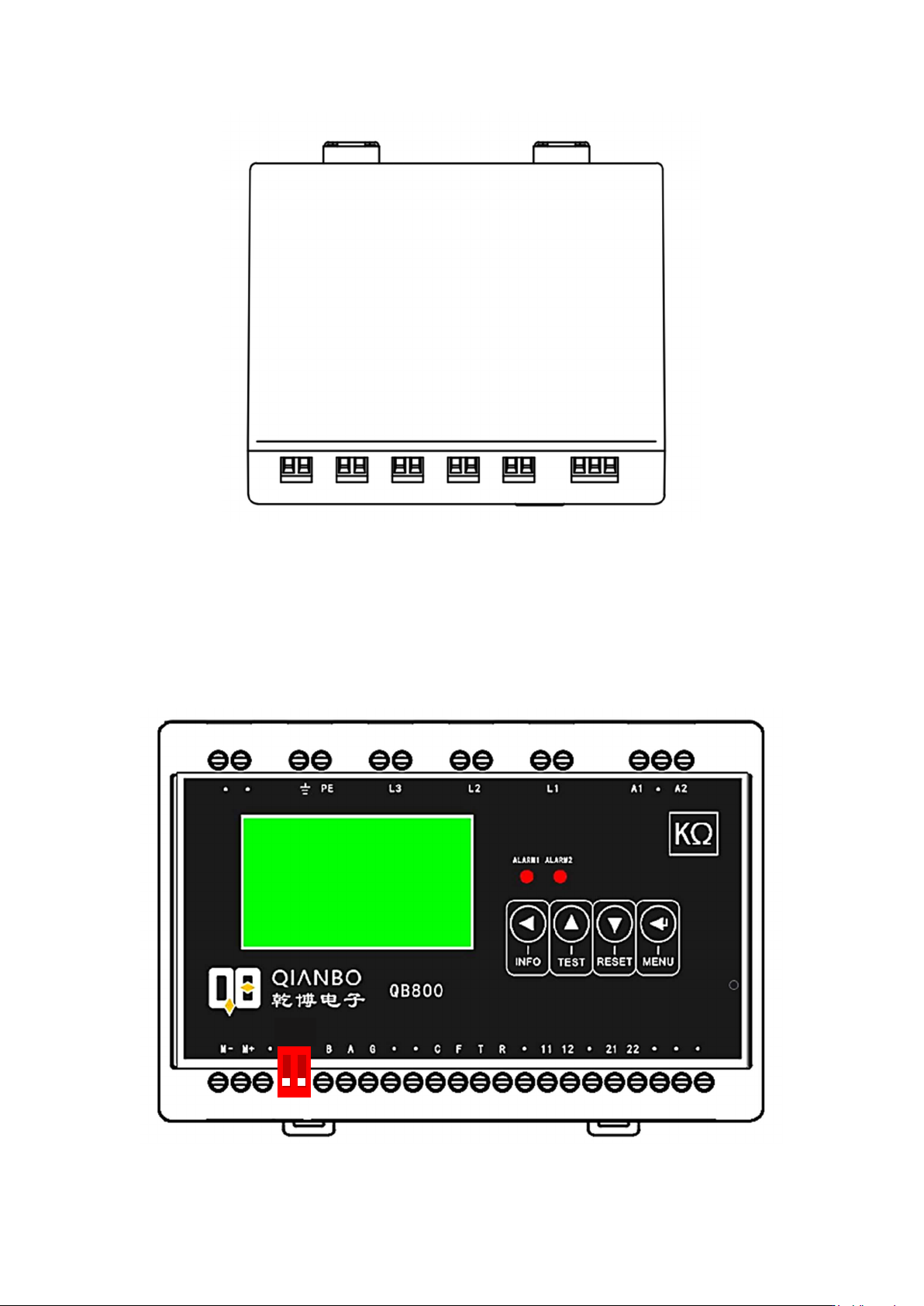

产品正面端子图如下图所示，需注意的是，SW 并不位于设备正面：
图 2.2.1 产品端子图
SW
