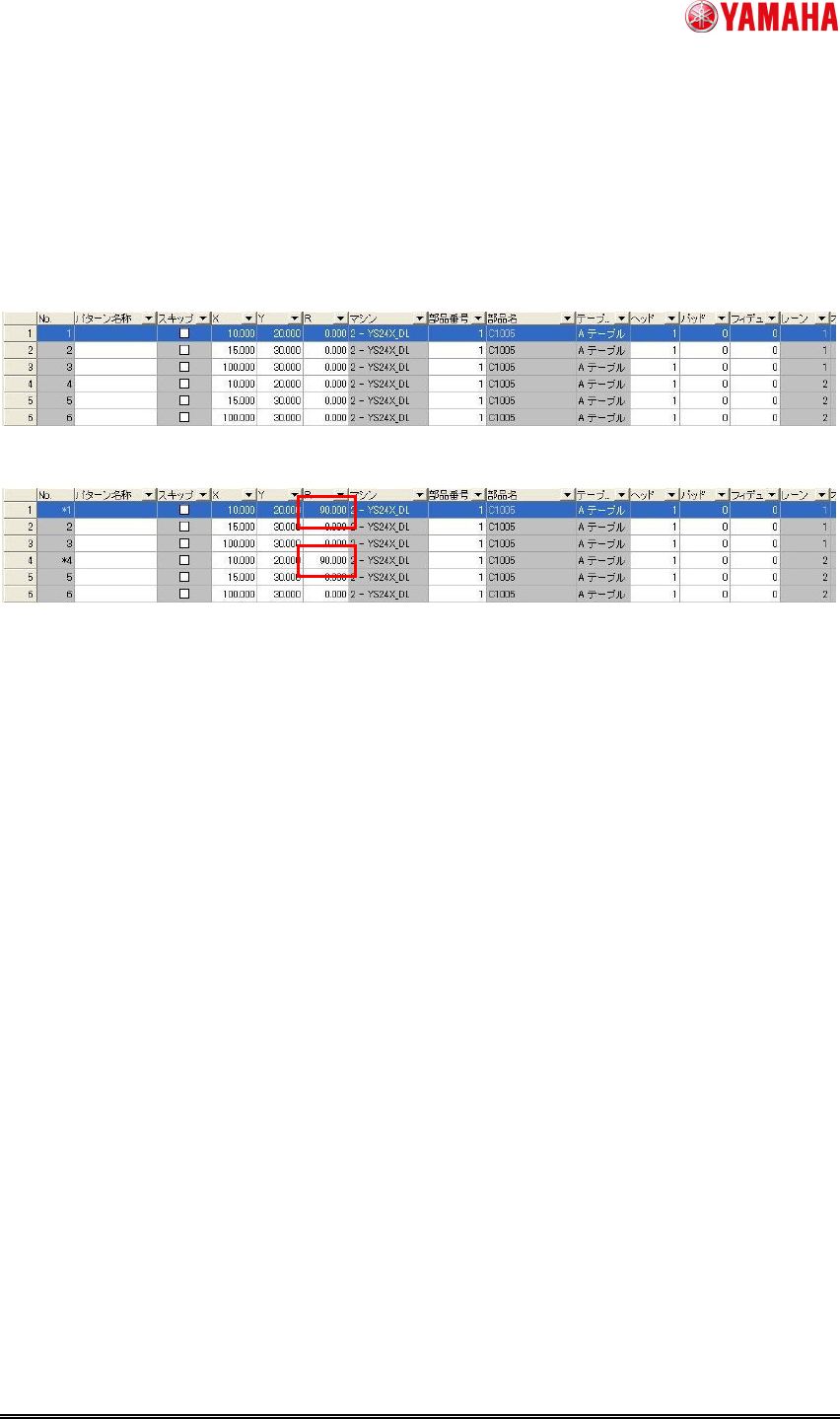

④単一プログラム結合基板の編集

単一プログラム結合基板では、各レーンで同一基板を実装するため、搭載情報が必ず一致する必要

があります。そのため、いずれかのレーンの搭載情報の編集を行った場合、該当する他のレーンの搭

載情報が連動して変更されます。



[編集前]



[編集後] レーン 1 用の搭載情報を変更すると、自動的にレーン 2 用の搭載情報も変更されます。











  

 IM 

 



MDOC-SOFT50069 

12/22

2.4.

2.4.2.4.

2.4. フィーダービューワ

フィーダービューワフィーダービューワ

フィーダービューワ





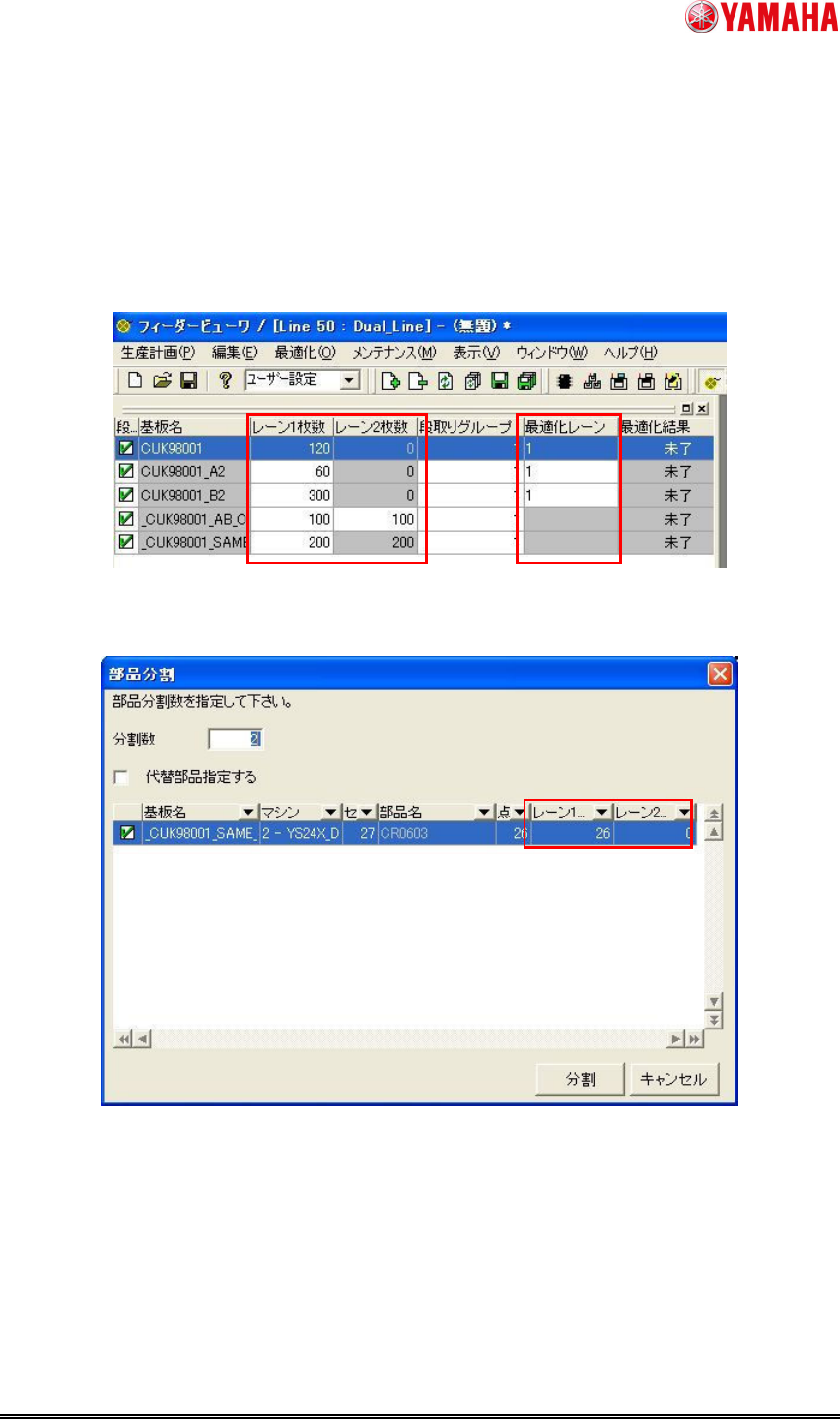

①段取り基板一覧ウィンドウの拡張

レーン別枚数設定に拡張されました。個別基板の場合には、[最適化レーン]の設定も有効になり、どち

らのレーン用に最適化するかを設定できます。



②部品分割、部品結合ダイアログ拡張

レーン別部品点数表示に拡張されました。


