I M MD OC-SOFT50069 14/22
IM
MDOC-SOFT50069
13/22

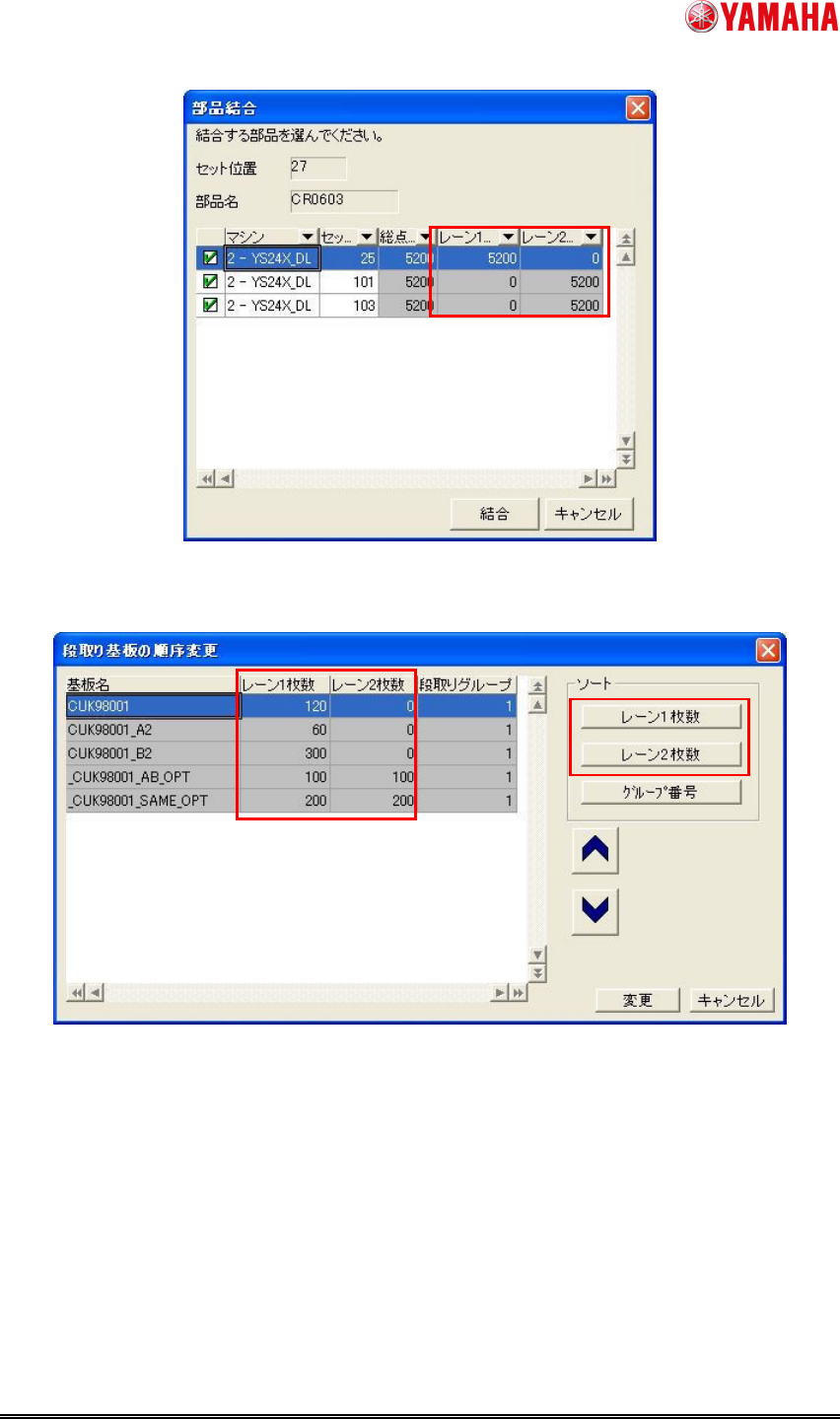

③[生産計画]-[段取り基板の順序変更]ダイアログの拡張
レーン別枚数表示、レーン別枚数ソートに対応しました。

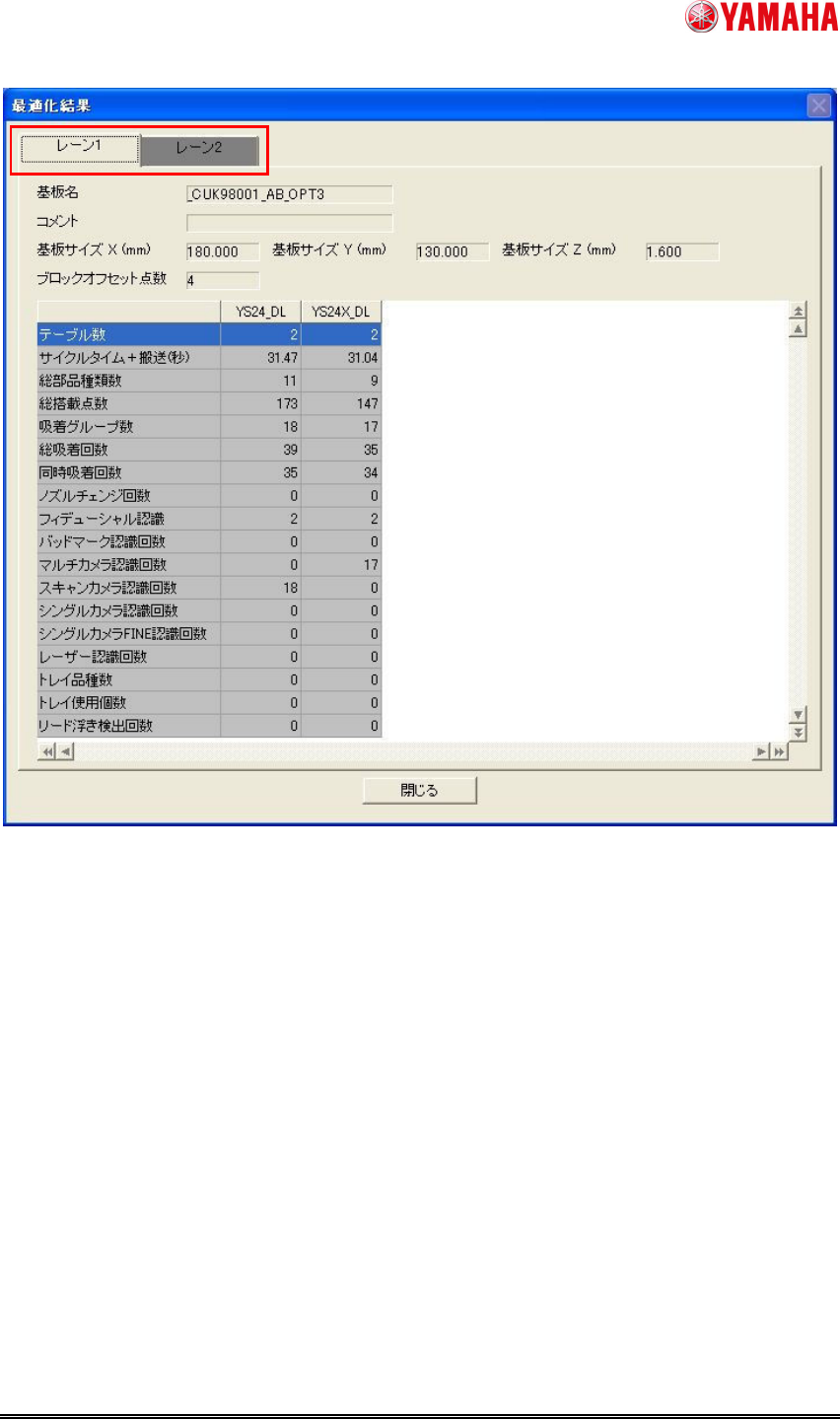

④[最適化]–[最適化の結果表示]の拡張
レーン別表示に対応しました。このダイアログは最適化アプリケーションでも同様に変更されます。
IM
MDOC-SOFT50069
14/22
IM
MDOC-SOFT50069
15/22
2.5.
2.5.2.5.
2.5. 最適化
最適化最適化
最適化
①単一プログラム結合基板の最適化
単一プログラム結合を実行した直後は、1 部品を全レーンで使用する設定になります。単一プログラ
ム結合基板の最適化を実行すると、部品が自動的にレーン毎に分割され、レーン毎に使用するように
変更されます。単一プログラム結合基板を実装モード[並行]で動作させるためには、マルチレーンユー
ティリティで結合基板を作成した後、必ず最適化を実行してください。
②同種部品がある場合の最適化
デュアルレーンのラインにおいて、異なるレーン間で使用される部品が、その部品名とフィーダータイ
プが一致する場合、その部品を同種部品と呼びます。同種部品は最適化の過程において、複数の部
品データが一つに集約される場合があります。
また、この同種部品に異なる部品グループ番号が設定された場合、最適化を行うと、自動的に同一
の部品グループ番号に変更されます。その際、最適化前の基板データにおける部品グループ番号の
大小関係は保持されます。大小関係に矛盾が生じる場合、最適化はエラーとなります。
③[最適化の設定]ダイアログ拡張
[実装レーン指定]が追加されました。個別基板データの設定画面のみ表示され、結合基板データで
は表示されません。個別基板データをどちらのレーン用に最適化を行うか設定します。
