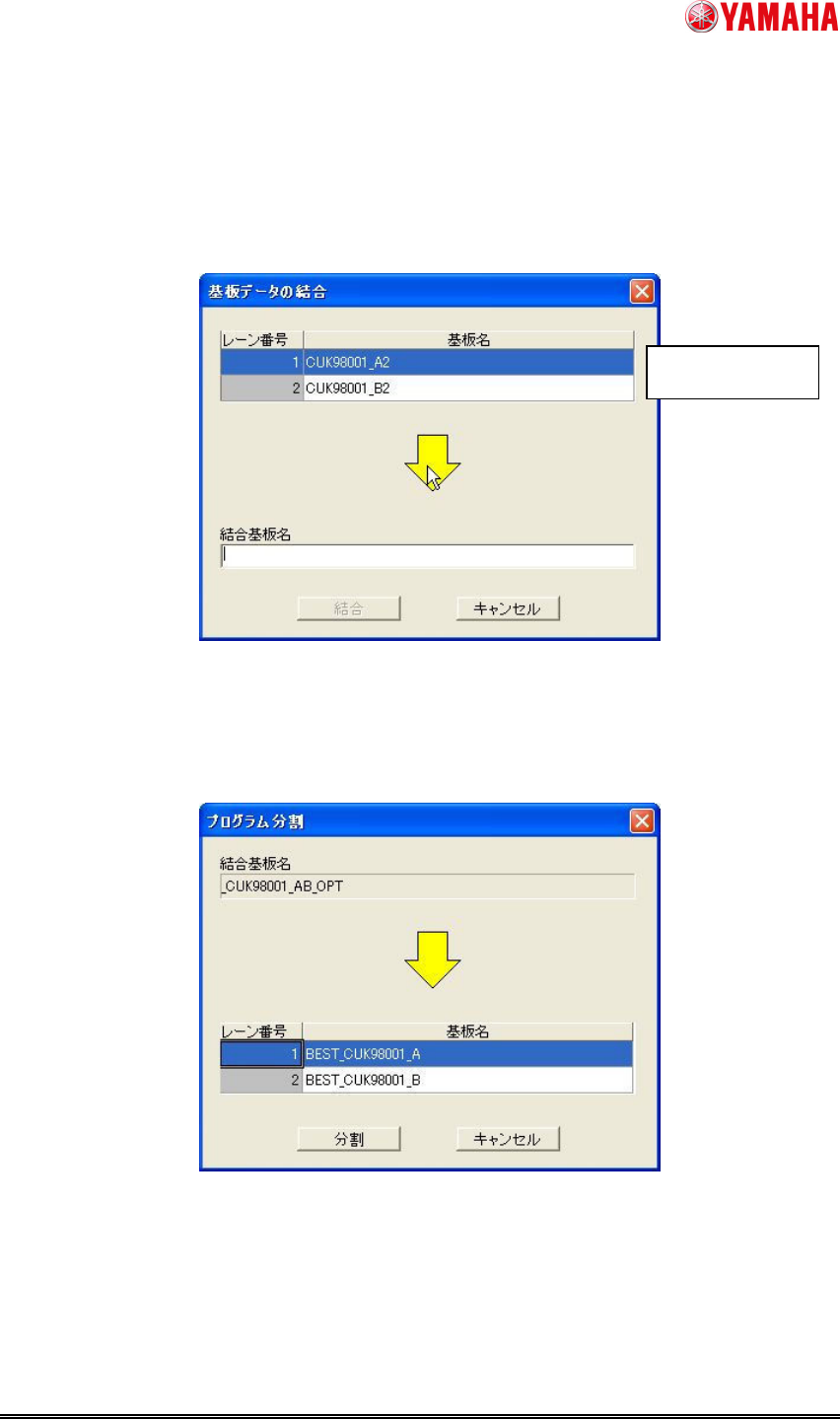

複数レーンで異なる基板を生産する基板データを作成します。デュアルレーンマシンが登録されてい
るライン、かつメインビューで複数基板データが選択されている場合のみ有効になります。下記画面
ではレーン番号と基板データの組み合わせを変更可能です。結合基板名を入力し、[結合]ボタンを
押してください。結合する基板データの部品配置状況から自動的に実装モード（並行、交互）が設定
されます。
3. プログラム分割
結合基板を個別基板に分割します。メインビューで結合基板データが選択されている場合のみ有効
になります。下記画面で分割後の基板名を入力し、[分割]ボタンを押してください。
←入れ替え可能
 IM 
 
MDOC-SOFT50069
8/22
2.3
2.32.3
2.3.
..
. 基板
基板基板
基板エディタ
エディタエディタ
エディタ

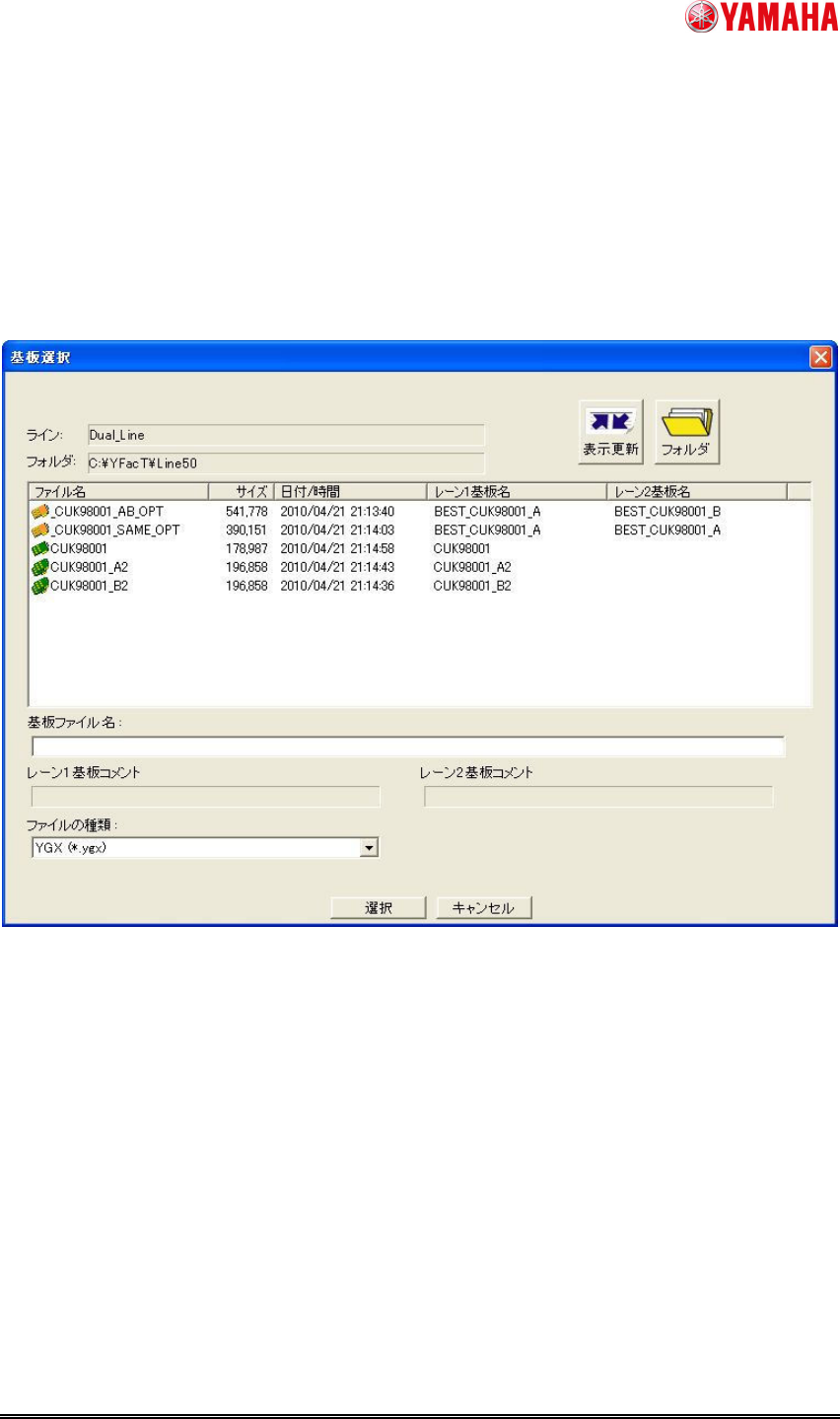

①基板選択ダイアログの拡張
基板選択ダイアログに[レーン 1 基板名][レーン 1 基板コメント][レーン 2 基板名][レーン 2 基板コメン
ト]が表示されるようになりました。なお、デュアルレーンマシンが存在しないラインでは、今まで通りの
ダイアログが表示されます。
②ツリービューの拡張

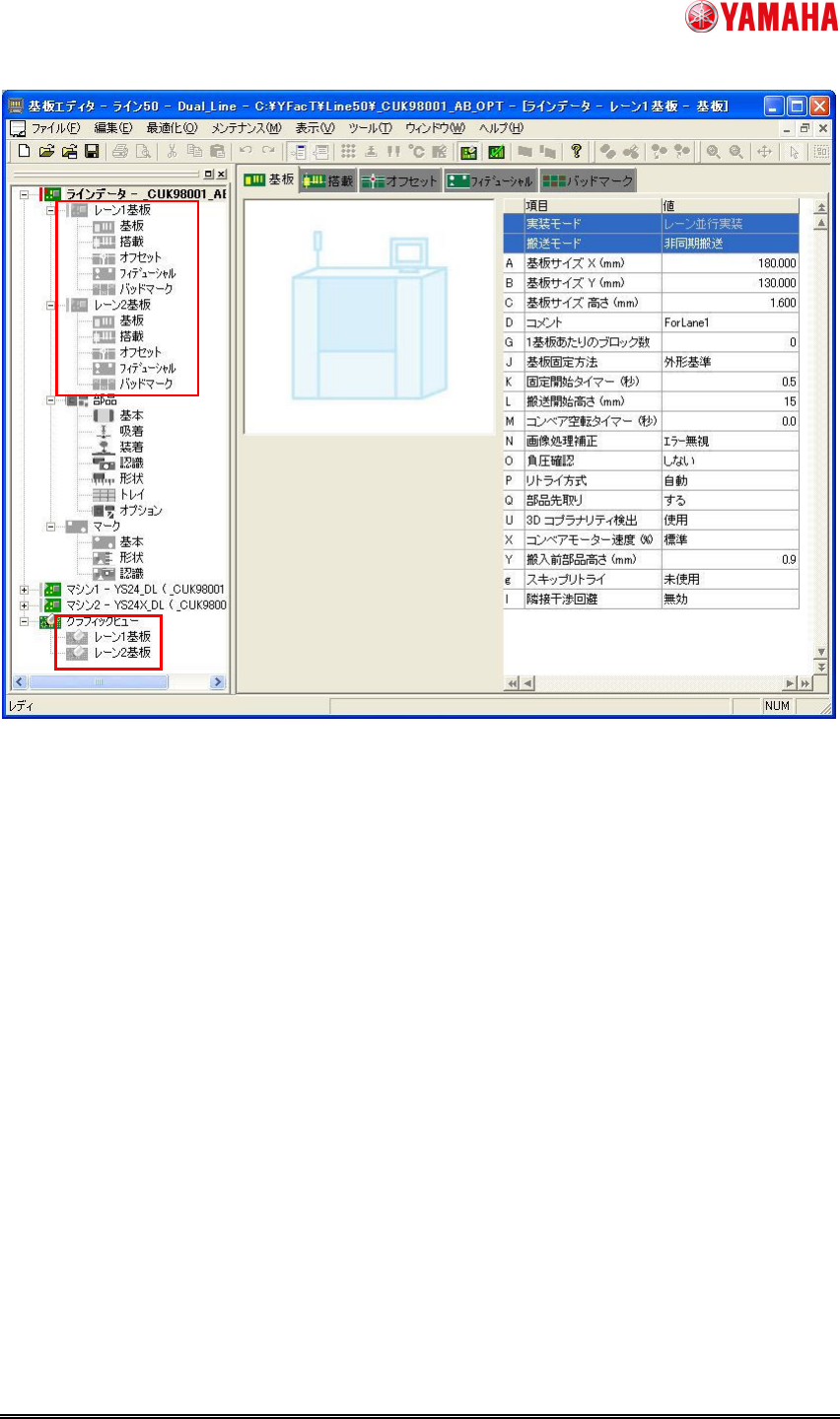

ツリービューにレーン情報が表示されるようになりました。YGX(Combined)基板データを読み込んだ状
態では、基板データおよびグラフィックビューツリーに[レーン 1 基板][レーン 2 基板] が表示され、選択
されるとメインビューに各レーン別の情報を表示します。
 IM 
 
MDOC-SOFT50069
9/22
③搭載情報に[レーン]列追加
どのレーン用の搭載情報かを表します。YGX(Combined)基板データでは、各レーンの搭載情報を開い
たとき、自動的に選択レーンで表示フィルターが掛かります。
