①基板選択ダイアログの拡張

基板選択ダイアログに[レーン 1 基板名][レーン 1 基板コメント][レーン 2 基板名][レーン 2 基板コメン

ト]が表示されるようになりました。なお、デュアルレーンマシンが存在しないラインでは、今まで通りの

ダイアログが表示されます。







②ツリービューの拡張

ツリービューにレーン情報が表示されるようになりました。YGX(Combined)基板データを読み込んだ状

態では、基板データおよびグラフィックビューツリーに[レーン 1 基板][レーン 2 基板] が表示され、選択

されるとメインビューに各レーン別の情報を表示します。



  

 IM 

 



MDOC-SOFT50069 

9/22



③搭載情報に[レーン]列追加

どのレーン用の搭載情報かを表します。YGX(Combined)基板データでは、各レーンの搭載情報を開い

たとき、自動的に選択レーンで表示フィルターが掛かります。



  

 IM 

 



MDOC-SOFT50069 

10/22

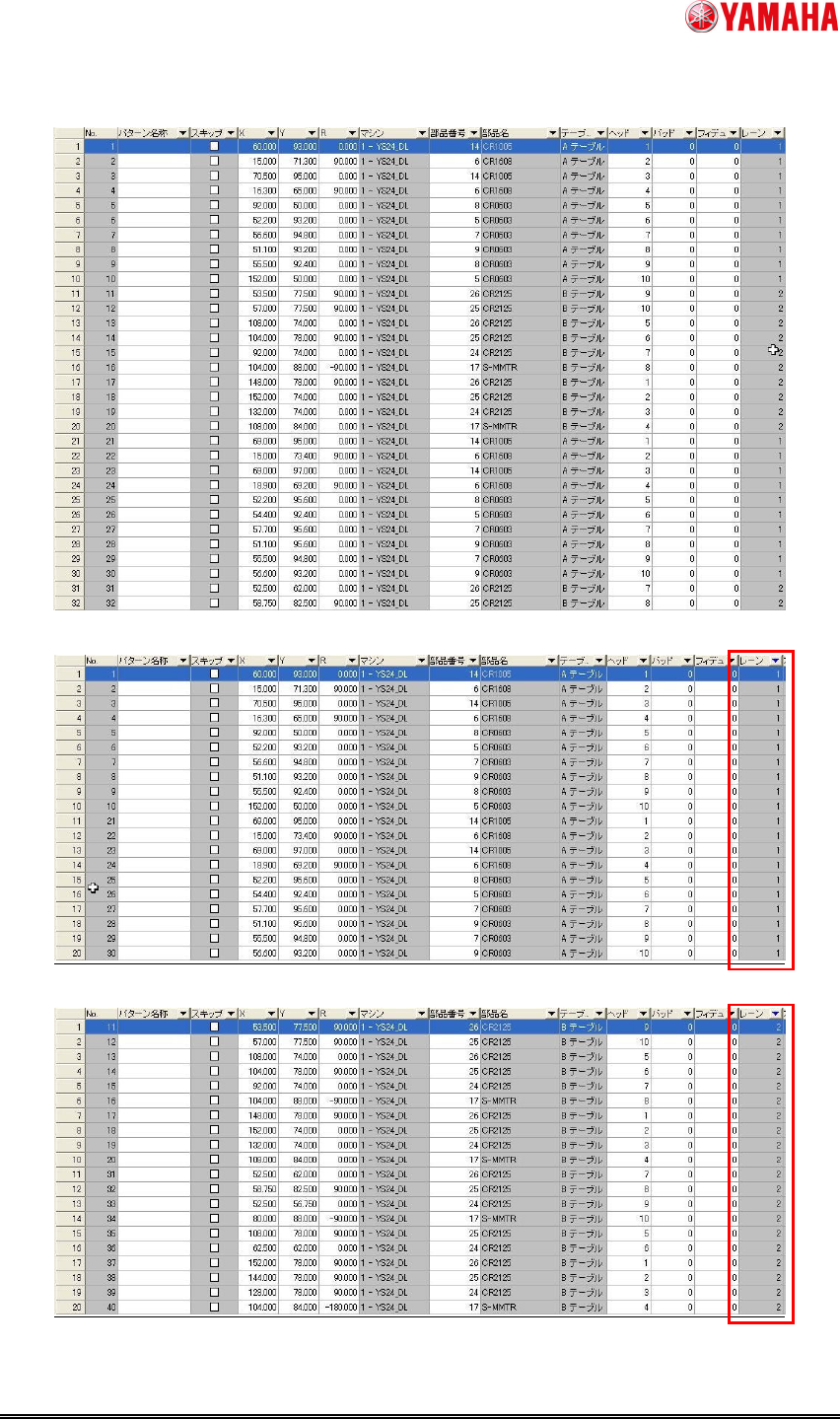

[オリジナルデータ] 



[レーン 1 基板] の搭載情報を選択した場合







[レーン 2 基板] の搭載情報を選択した場合












