Sterownik systemu promieniowego ValveMate 7160RA
12 www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Lampki wskazujące
Lampka wskazująca
w lewym górnym rogu
powyżej ekranu LED podświetla się przy każdym
załączeniu zaworu natryskowego.
Środkowy panel przedni obejmuje pięć lampek
wskazujących stosowanych do wskazywania
trybu pracy.
MODE
RUN
CYCLE
SETUP
MOTOR
TEACH
PURGE
C
YCL
E
Charakterystyka (cd.)
Ostrzeżenie o maksymalnym ciśnieniu powietrza
Symbol ostrzeżenia informujący, iż maksymalne wejściowe
ciśnienie powietrza wynosi 6.9bar (100 psi). Nadmierne ciśnienie
powietrza wejściowego może spowodować uszkodzenie
urządzenia.
Złącze przełącznika nożnego / ręcznego
Symbol ten wskazuje złącze przełącznika załączania dozowania.
Istnieje możliwość zamówienia opcjonalnego pedału nożnego, nr
kat. 7014865.
Prąd wejściowy
Symbol prądu wejściowego wskazujący, iż urządzenie zasilane jest
prądem stałym. Prąd jest pobierany z zewnętrznego źródła 24 VDC.
Uziemienie obudowy
Symbol ten oznacza złącze uziemienia obudowy. Stosowane
jest ono do bocznikowania prądu upływowego i/lub zwiększenia
zabezpieczenia systemu ESD.
Oznaczenia na panelu tylnym
Sterownik systemu promieniowego ValveMate 7160RA
13www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Ustawienia typowe
Przed otwarciem zbiornika należy bezwzględnie zwolnić ciśnienie. W tym celu, przesunąć zawór odcinający na linii
powietrznej w kierunku od zbiornika płynu. W przypadku stosowania zbiornika EFD, należy ponadto otworzyć zawór
zwolnienia ciśnienia. Przed otwarciem zbiornika należy potwierdzić, iż wskazanie ciśnienia na wskaźniku wynosi
zero (0).
We wszystkich zbiornikach kartridży EFD, unikalna gwintowana konstrukcja zapewnia bezpieczne zwolnienie
ciśnienia powietrza podczas zdejmowania kapturka, bez możliwości pomyłki.
OSTROŻNIE
Do styków
9 i 10
Zwolnienie
Elastyczny przewód
powietrzny
Szybkozłączka
czarna
Zadanie
Zawór odc.
Przewód cieczowy
UWAGA: Należy stosować
wyłącznie powietrze bezolejowe,
suche i filtrowane.
Powietrze
dyszowe
Powietrze stałe
Powietrze robocze
Szybkozłączka biała
Zbiornik z regulatorem
powietrza
Sterownik ValveMate 7160RA
Promieniowy zawór odśrodkowy
Promieniowy zawór natryskowy
Przewód
cieczowy
Pow. robocze
Powietrze
dyszowe
Przewód
cieczowy
Pow. robocze
Zawór
nadmiarowy
Powietrze
zakładowe
4.8bar (70psi)
Zespół filtr-
regulator-smarownik
Sterownik systemu promieniowego ValveMate 7160RA
14 www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

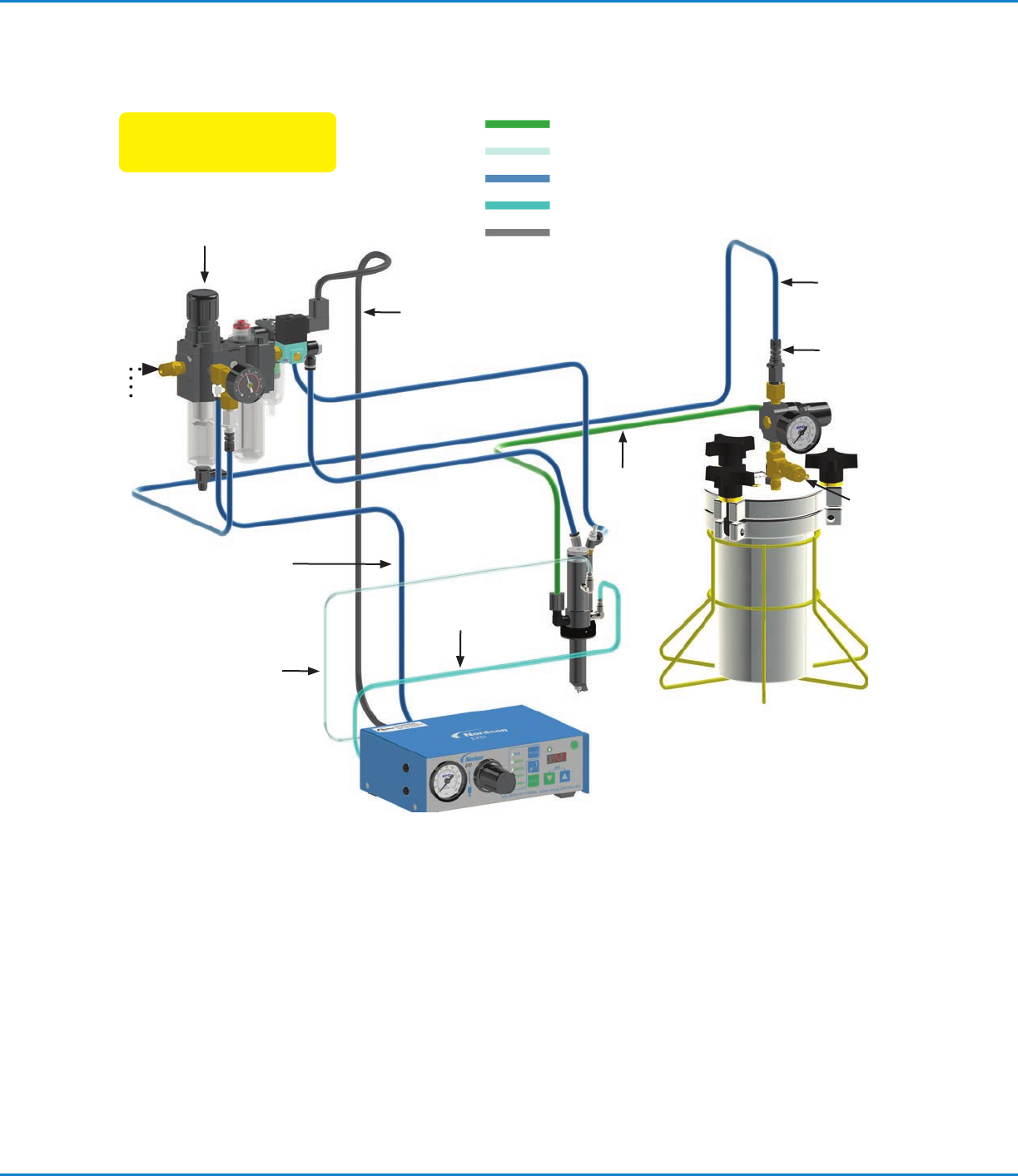

Ustawienia typowe (promieniowy zawór natryskowy
782RA)
Do styków
9 i 10
Powietrze
zakładowe
4.8bar (70psi)
Szybkozłączka
czarna
Przewód
cieczowy
Powietrze
dyszowe
Powietrze stałe
Powietrze robocze
Zbiornik z regulatorem
powietrza
Sterownik ValveMate 7160RA
Zawór
nadmiarowy
Promieniowy
zawór natryskowy
Zespół filtr-
regulator-smarownik
Elastyczny przewód
powietrzny
Przewody elektryczne
Powietrze robocze
Powietrze stałe
Powietrze dyszowe
Przewody płynowe
UWAGA: Należy stosować
wyłącznie powietrze bezolejowe,
suche i filtrowane.
