Sterownik systemu promieniowego ValveMate 7160RA
17www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Połączenia załączające
Sterownik 7160RA może być załączony na trzech wejściach:
• 5–24 VDC INIT: Podanie napięcia 5–24 VDC na zaciski 5–24 VDC INIT, styki 1+2
• CC INIT: Podanie styków mechanicznych na zaciskach CC INIT, styki 7+8
• Pedał nożny: Poprzez zastosowanie opcjonalnego pedału nożnego EFD (nr kat. 7014865)
Odnieść się do punktu “Schematy połączeń we / wy” na stronie18.
Połączenie Alarm OUT
Sterownik ValveMate 7160RA posiada obwód wyjścia alarmowego. Obwód Alarm OUT zamyka się przy wystąpieniu
stanu alarmowego. Obwód Alarm OUT jest normalnie rozwartym przełącznikiem elektronicznym, który posiada
możliwość przełączenia zewnętrznego obwodu 5–24 VDC na zewnętrzne urządzenie sygnalizujące lub wejście PLC.
Jego maksymalne obciążenie wynosi 100 mA, 5–24 VDC.
Połączenie Alarm IN
Sterownik ValveMate 7160RA posiada możliwość zmiany zastosowania wejścia załączającego CC INIT w celu
użycia jako zewnętrzny sygnał alarmu. Włączenie tej funkcji opisano w punkcie “Włączanie / Wyłączanie We / Wy
CC INIT jako zewnętrznego wejścia alarmowego” na stronie28. Po ustawieniu jako wejście alarmowe, CC INIT na
stykach 7 i 8 jest podłączane do wyłącznika normalnie zwartego, takiego jak wyłącznik pływakowy niskiego poziomu
w zbiorniku. Po ustawieniu CC INIT jako wejście alarmowe, połączenia na stykach 7 i 8 muszą być zwarte w celu
załączenia cyklu pracy zaworu.
Połączenie sygnału końca cyklu (EOC OUT)
Sterownik ValveMate 7160RA posiada obwód EOC służący do potwierdzania załączenia cyklu. Obwód EOC OUT
jest normalnie zamkniętym wyłącznikiem elektronicznym, który posiada możliwość przełączenia zewnętrznego
obwodu 5–24 VDC na zewnętrzne urządzenie sygnalizujące lub wejście PLC. Jego maksymalne obciążenie wynosi
100 mA, 5–24 VDC.
Sygnalizacja EOC OUT działa wyłącznie, gdy sterownik ValveMate 7160RA pracuje w trybie RUN. EOC OUT jest
w trybie RUN normalnie zwarty przy cyklu wzbudzenia zaworu nieaktywnym. Przełącznik EOC OUT otwiera się po
załączeniu cyklu zaworu, i zamyka po zakończeniu cyklu zaworu. Sygnał EOC OUT odzwierciedla wyłącznie czas
załączenia zaworu i nie ma na niego wpływu ustawienie opóźnienia powietrza dyszy.
24 Wyjście VDC
Napięcie sterowania silnikiem pneumatycznym. Dwie żyły z kabla solenoidu zespołu filtr-regulator-smarownik
systemu 7160RA łączą się do styków 9 i 10 złącza we / wy sterownika 7160RA.
Sterownik systemu promieniowego ValveMate 7160RA
18 www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

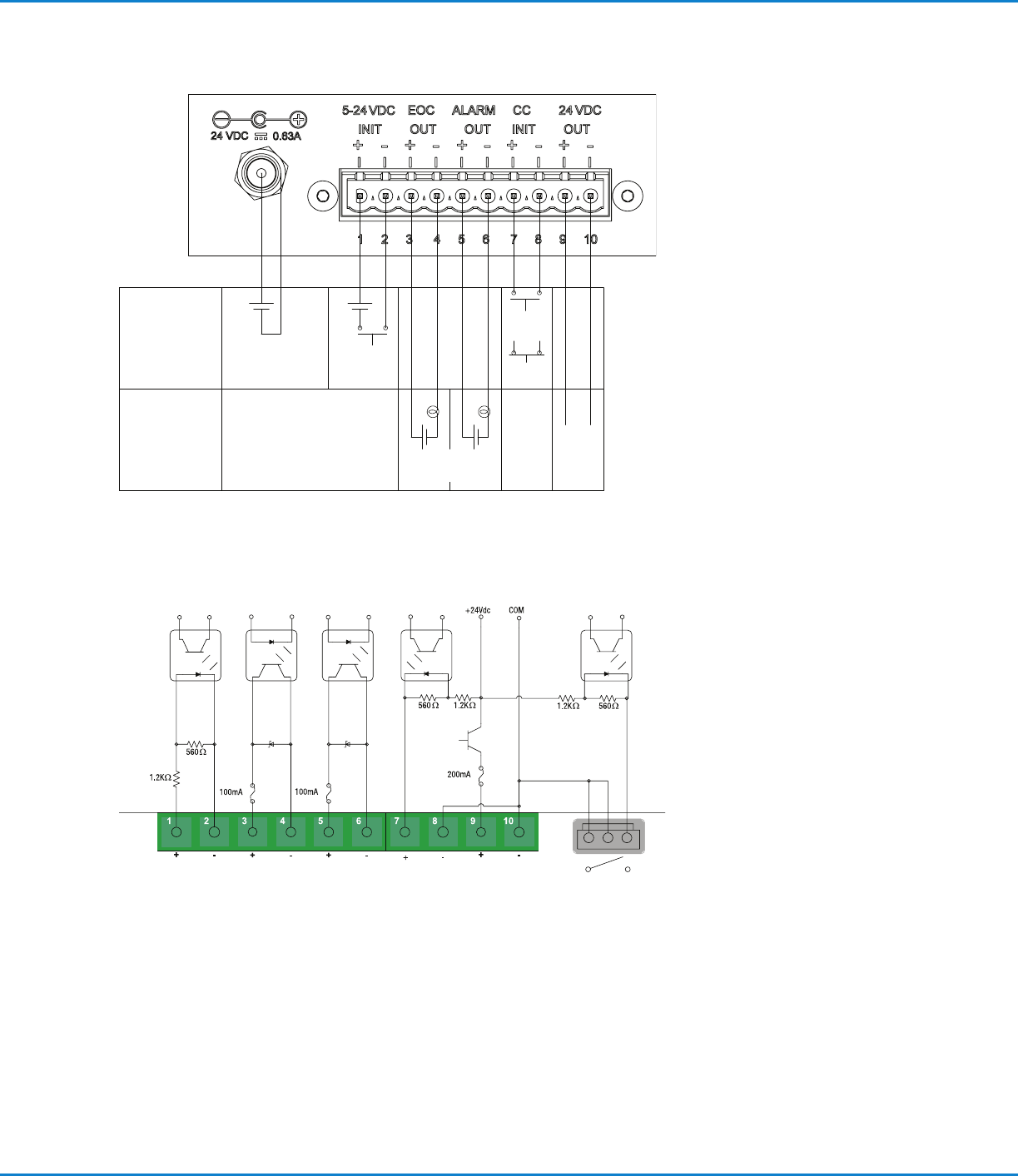

Schematy połączeń we / wy
Schemat połączeń zewnętrznych we / wy
Schemat elektryczny we / wy
ALARM
OUT
CC
INIT
24 VDC
OUT
EOC
OUT
5–24 VDC
INIT
++
++
+
-
SWITCH CLOSURES
24 VDC MAX.
100 mA MAX.
AIR MOTOR
CONTROL
CC INIT
NO SWITCH
19 mA MAX. or
VOLTAGE INITIATE
5–24 VDC
3 mA AT 5 VDC
19 mA AT 24 VDC
ALARM IN
NC SWITCH
19 mA MAX.
WEJŚCIA
WYJŚCIA
POWER IN
24 VDC
0.63 A MAX.
Sterownik systemu promieniowego ValveMate 7160RA
19www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

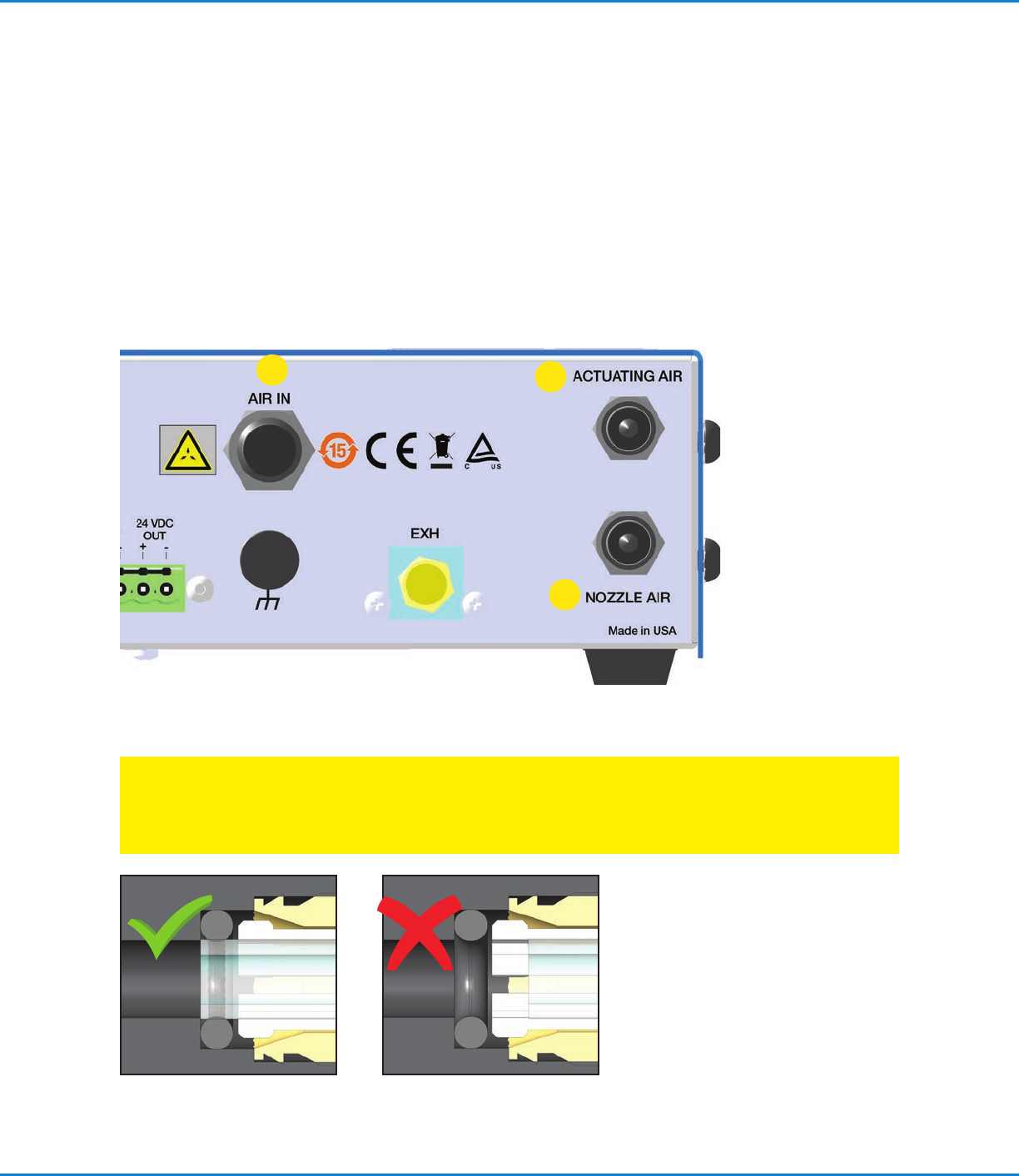

Połączenia powietrza
Wejście powietrza
Należy podłączyć sterownik ValveMate 7160RA do zakładowego źródła powietrza poprzez dostarczony zespół
filtr-regulator-smarownik. Dostarczonym przewodem 6 mm podłączyć powietrze pomiędzy złączką wciskaną AIR IN
sterownika (1) a złączką wciskaną powietrza zespołu filtr-regulator-smarownik. Odnieść się do punktu “Ustawienia
typowe” na stronie13.
Wyjście powietrza
Podłączyć przewody powietrza roboczego zaworu do odpowiednich złączek wciskanych: przewód biały do złączki
białej — ACTUATING AIR (2); przewód czarny do złączki czarnej — NOZZLE AIR (3).
WAŻNE
Złączki wciskane wyjścia powietrza posiadają wewnętrzne zawory odcinające bezpieczeństwa. Należy upewnić
się, iż przewody są prawidłowo umocowane w złączce w celu zapewnienia odpowiedniego przepływu powietrza.
3
1
2
