Sterownik systemu promieniowego ValveMate 7160RA
23www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

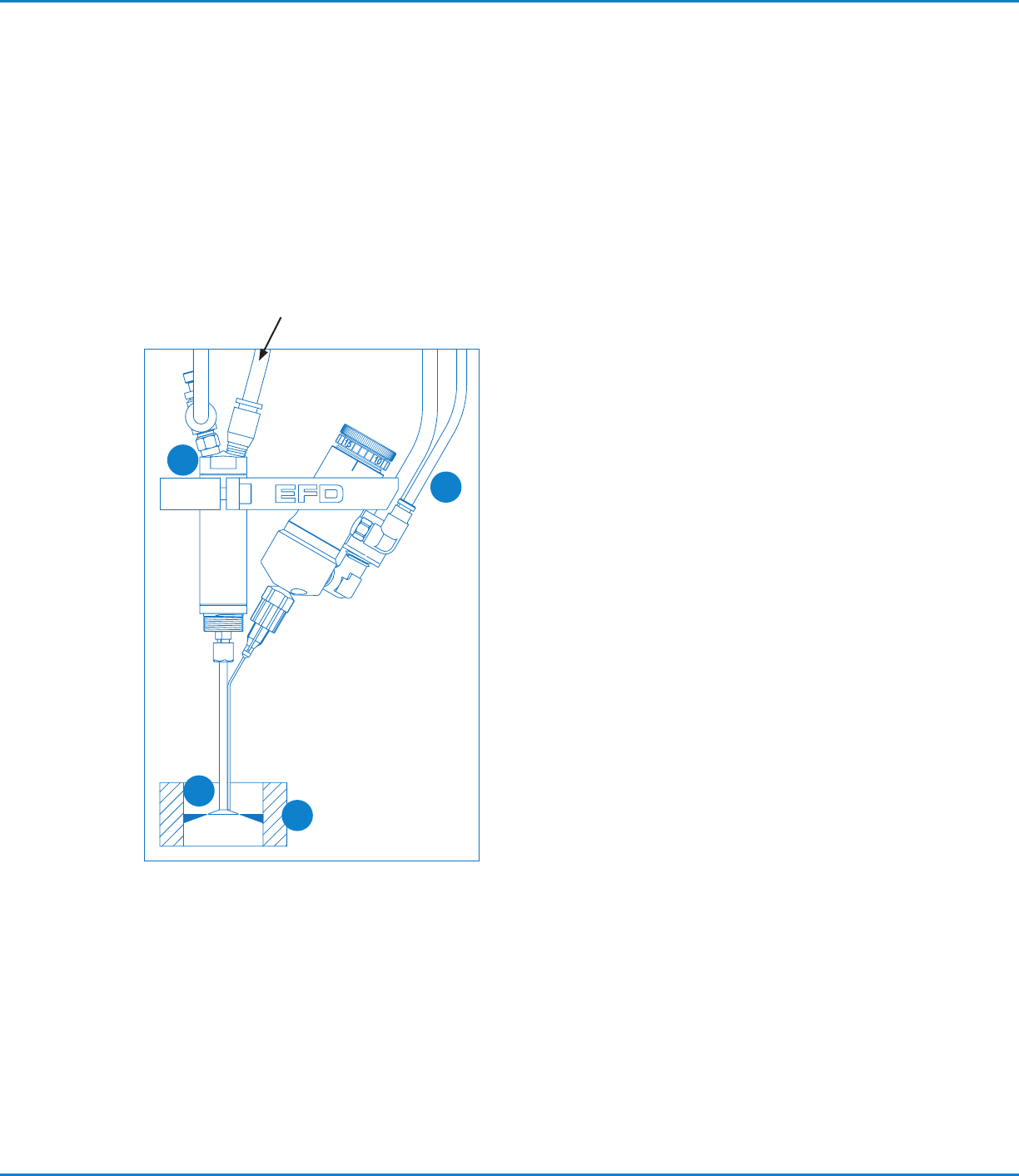

Konfiguracyjna lista kontrolna — promieniowy zawór
odśrodkowy
Po uruchomieniu sterownika systemu promieniowego 7160RA, ciśnienie powietrza jest zwalniane do zespołu
silnika pneumatycznego (1) w celu rozpoczęcia obrotu zespołu tarczy (2). Bezpośrednio po tym podawany jest
synchronizowany impuls powietrza roboczego na zawór dozowniczy (3), powodując podanie płynu na tarczę.
Obracająca się tarcza nanosi równe pasmo cieczy na wewnętrzny obwód cylindra (4).
Po odcięciu powietrza 7160RA, zawór dozowniczy zamyka się, zatrzymując przepływ płynu. Regulowane opóźnienie
działające po cyklu dozowania zapewnia, iż po zamknięciu zaworu wyprowadzony zostanie cały płyn, zapewniając
równomierność naniesienia.
Z zespołu filtr-
regulator-smarownik
7160RA
1
4
3
2
Sterownik systemu promieniowego ValveMate 7160RA
24 www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

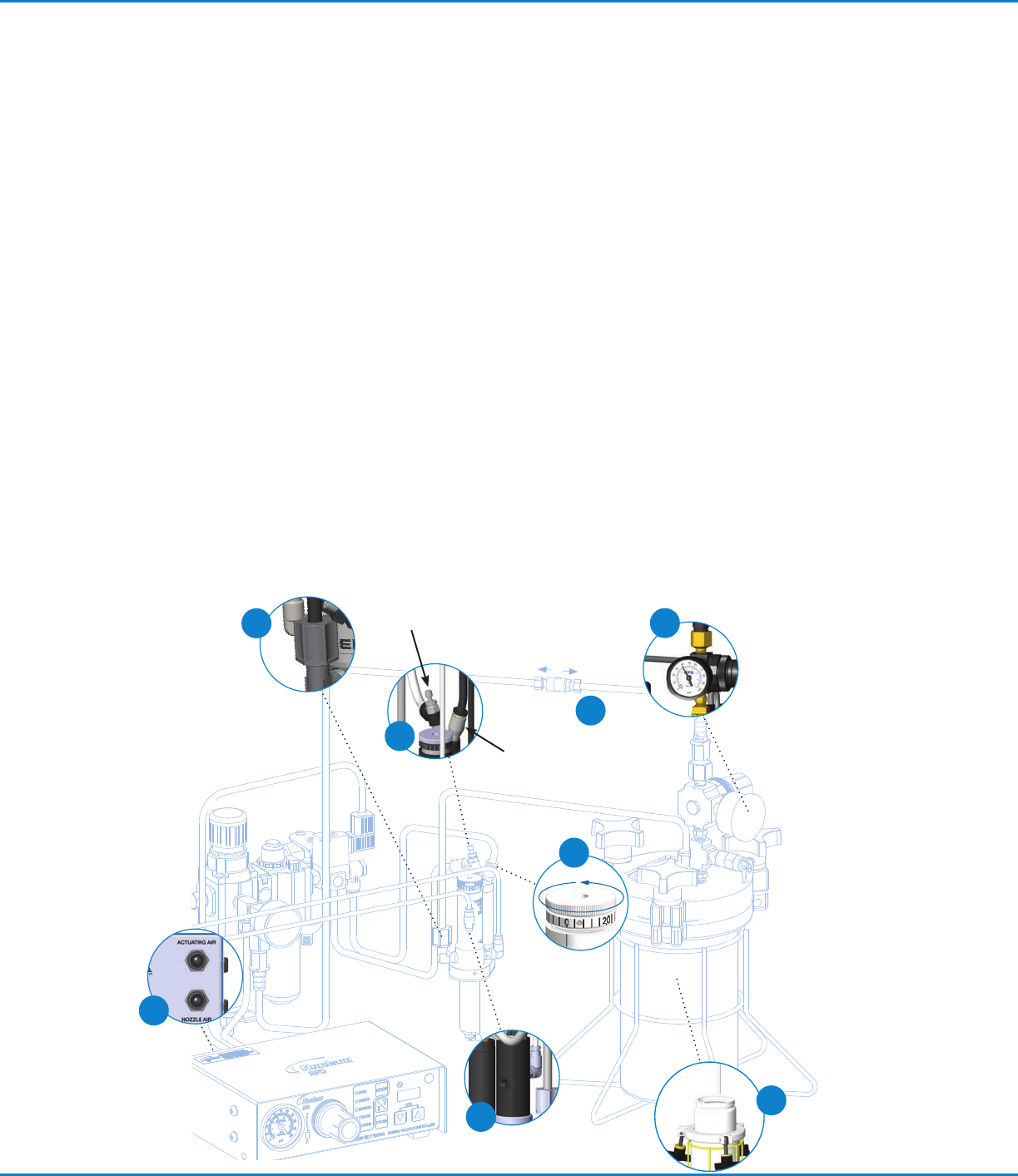

Ustawienie promieniowego zaworu natryskowego
To pressurize
To exhaust
2
7
1
5
8
4
Regulacja rędkości
silnika
Do zaworu
regulacyjnego
6
Montaż
Przed montażem przedmiotowego zaworu należy zapoznać się z instrukcjami obsługi powiązanego zbiornika i
promieniowego zaworu natryskowego 782RA, w celu zaznajomienia się z obsługą wszystkich komponentów układu
dozowania.
1. Zamontować zawór przy pomocy otworu gwintowanego 1/4-28 UNF na korpusie cylindra pneumatycznego.
2. Podłączyć przewód zasilania cieczy do wylotu zbiornika i do portu wlotowego zaworu przy użyciu
odpowiednich złączek (zawarte w zestawie).
3. Podłączyć przewody powietrzne o średnicy 4 mm od zaworu do sterownika: przewód biały biegnie do portu
POWIETRZA ROBOCZEGO, a czarny do portu POWIETRZA DYSZY.
4. Podłączyć przewód powietrzny średnicy 6 mm biegnący z silnika pneumatycznego do zespołu filtr-regulator-
smarownik. Przewód biały biegnie od złączki regulacji prędkości silnika do zbiornika odzysku oleju. Przewód
czarny biegnie od złączki “F” (oznaczenie na silniku pneumatycznym) do zaworu regulacyjnego.
5. Wypełnić zbiornik płynu. Po wypełnieniu, umocować osłonę i podłączyć regulator ciśnienia powietrza zbiornika
do trójnika przy pomocy elastycznej linii powietrza (dostarczona). Przymocować czarną szybkozłączkę męską
na linii powietrza do regulatora zbiornika, a następnie przymocować szybkozłączkę białą do trójnika powietrza.
6. W celu zadania ciśnienia w układzie, przesunąć zawór odcinający na linii powietrznej w kierunku do zbiornika
płynu.
7. Ustawić regulator ciśnienia zbiornika według lepkości płynu: ustawienie niskie dla płynów rzadkich [1 do -3bar
(0,07 do -0,2psi)] i wyższe dla gęstszych.
8. Odkręcić regulator skoku igły o jeden obrót. Ustawienie to stanowi punkt wyjściowy. Ostateczne ustawienie
określane jest według pożądanej prędkości przepływu.
3
Sterownik systemu promieniowego ValveMate 7160RA
25www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

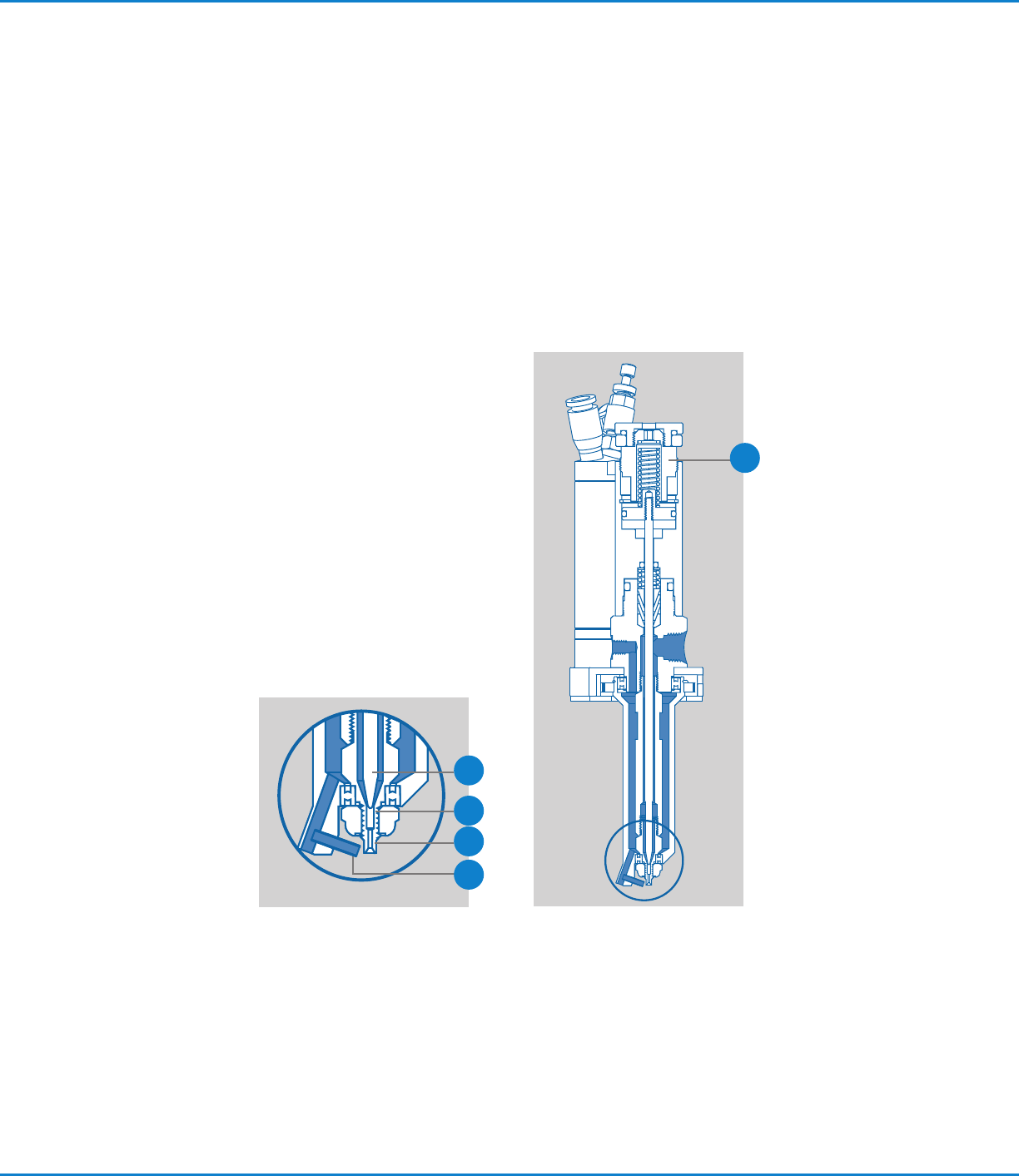

Konfiguracyjna lista kontrolna — promieniowy zawór
natryskowy
Wejściowe powietrze o ciśnieniu rzędu 4,8bar (70psi) działa na tłok (1), który wycofuje igłę (2) z gniazda dyszowego
(3), umożliwiając przepływ płynu z dyszy (4). Jednocześnie, z poziomu sterownika ValveMate 7160RA załączane
jest powietrze w dyszy, które następnie przepływa z przewodu powietrznego wirnika (5) przez dyszę cieczową pod
kątem 70 stopni.
Wspomniane powietrze w dyszy powoduje spadek ciśnienia wokół niej, powodując rozpylenie płynu na niewielkie
kropelki, a następnie wyprowadzenie go w kierunku strumienia powietrza w dyszy. Wirnik, obracający się w
prędkości około 2500 obr/min, zadaje ruch obrotowy promieniowego strumienia cieczy, pozwalając na równe
pokrycie obwodu wewnętrznego cylindra.
Po odcięciu powietrza roboczego z poziomu sterownika 7160RA, sprężyna tłoku przemieszcza igłę do gniazda
dyszowego, odcinając przepływ cieczy. Regulowane opóźnienie przełączenia powietrza w dyszy zapewnia, iż po
zamknięciu zaworu cała ciecz zostaje rozpylona, eliminując niepożądane rozbryzgi.
Stan zamknięty
Stan otwarty
2
3
1
4
5
