Sterownik systemu promieniowego ValveMate 7160RA
21www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Ustawianie promieniowego zaworu odśrodkowego
Montaż
Przed montażem przedmiotowego zaworu należy zapoznać się z instrukcjami obsługi powiązanego zbiornika i
promieniowego systemu odśrodkowego 7860C, w celu zaznajomienia się z obsługą wszystkich komponentów
układu dozowania.
1. Zamontować uchwyt systemu odśrodkowego przy użyciu dostarczonego elementu lub wkręcić w odpowiednie
mocowanie. Zamontować promieniowy zawór odśrodkowy zgodnie z poniższymi instrukcjami:
a. Wsunąć zawór w otwarcie uchwytu do oporu. Umocować w miejscu.
b. Zamontować specjalną końcówkę giętą w obrotowym adapterze strzykawkowym. Upewnić się, iż czubek
końcówki jest ustawiony pionowo.
c. Wsunąć silnik pneumatyczny w otwór uchwytu. Upewnić się, iż oprawka silnika nie styka się na zgięciu
końcówki dozującej.
d. Wprowadzić wałek w oprawkę. Ustawić końcówkę na około 0,5 mm od powierzchni tarczy obrotowej.
Końcówka powinna być oddalona o 2,5 mm od wałka obrotowego.
e. Wyrównać zawór i silnik w uchwycie tak, by osiągnąć zalecane odstępy.
2. Podłączyć przewód zasilania cieczy do wylotu zbiornika i do portu wlotowego zaworu przy użyciu
odpowiednich złączek (zawarte w zestawie).
3. Podłączyć przewód powietrzny średnicy 4 mm biegnący z zaworu do sterownika 7160RA. Złączka biała łączy
się do portu “ACTUATING AIR”.
UWAGA: Port “NOZZLE AIR” nie jest wykorzystywany w przypadku systemów odśrodkowych. Wyłączyć
“NOZZLE AIR”, ustawiając regulator na 0bar (0psi).
4. Podłączyć białe i czarne przewody o średnicy 6 mm do zespołu silnika. Przewód czarny łączy się do złączki F, a
biały do złączki sterowania prędkością silnika.
5. Podłączyć białe i czarne przewody średnicy 6 mm do zespołu filtr-regulator-smarownik: przewód czarny do
zaworu regulacyjnego, a biały do zbiornika odzysku oleju.
6. Wypełnić zbiornik płynu. Po wypełnieniu, umocować osłonę i podłączyć regulator ciśnienia powietrza zbiornika
do trójnika przy pomocy elastycznej linii powietrza (dostarczona). Przymocować czarną szybkozłączkę na linii
powietrza do regulatora zbiornika, a następnie przymocować szybkozłączkę białą do trójnika powietrza. W celu
zadania ciśnienia w układzie, przesunąć zawór odcinający na linii powietrznej w kierunku do zbiornika płynu.
7. Ustawić regulator ciśnienia zbiornika według lepkości płynu: ustawienie niskie dla płynów rzadkich [1 do -3bar
(0,07 do -0,2psi)] i wyższe dla gęstszych.
8. Ustawić skok zaworu 752V-UHSS (lub innego odpowiedniego modelu zaworu) tak, by osiągnąć pożądaną
prędkość przepływu na tarczy obrotowej. Ustawić przepływ na około jedną kroplę na sekundę.
9. Ustawić prędkość obrotową silnika pneumatycznego przy pomocy gałki regulacji prędkości. W celu
zmniejszenia prędkości obrócić gałkę w lewo, a w celu zwiększenia — w prawo.
Sterownik systemu promieniowego ValveMate 7160RA
22 www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

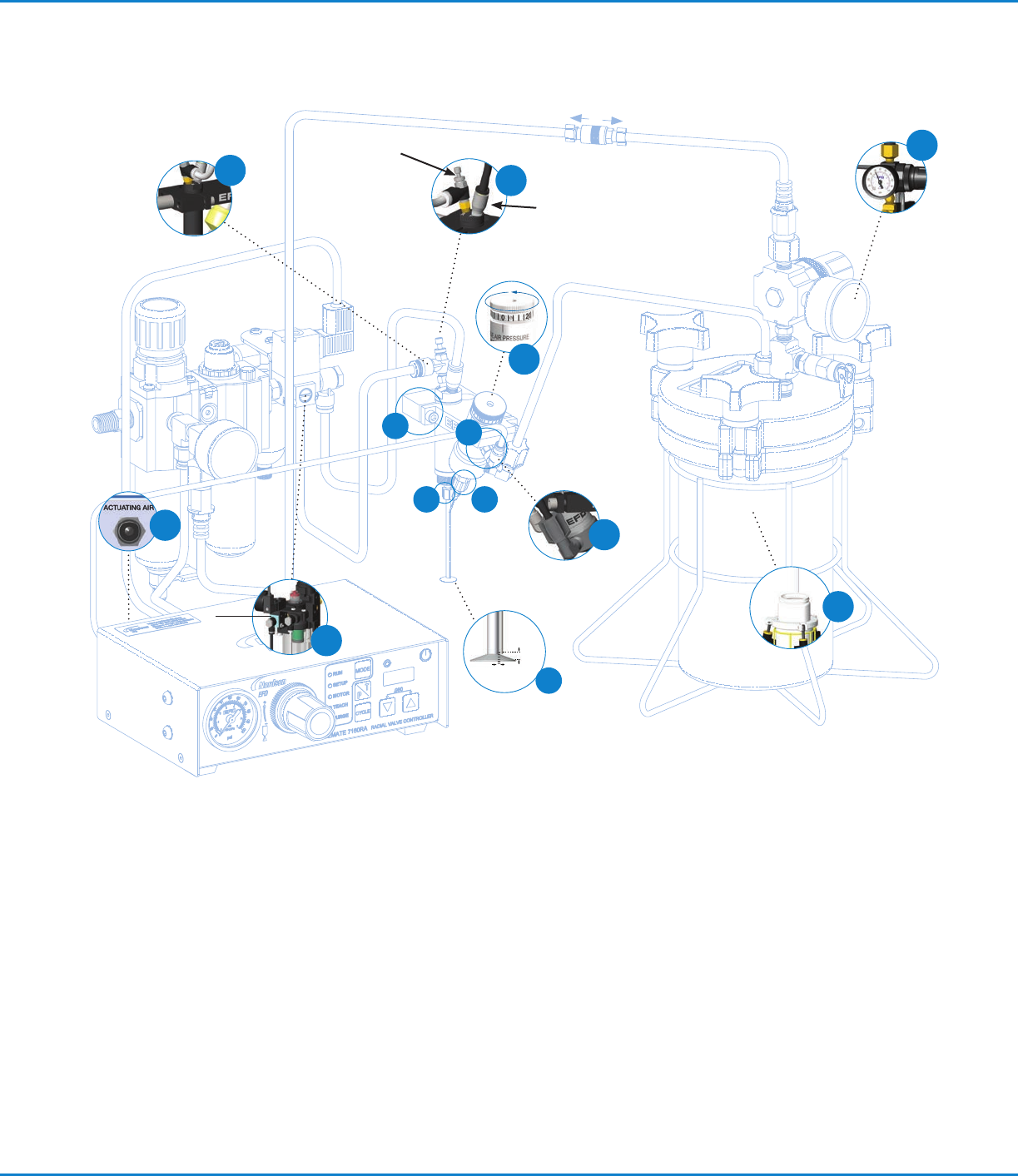

To pressurize
To exhaust
0.5 mm
(.020”)
2.5 mm
(.100”)
UWAGA: Końcówkę należy ustawić
na około 0,5 mm (0,020 in.) od
powierzchni tarczy. Końcówka
powinna być oddalona na 2,5 mm
od wałka obrotowego.
Zaworu
regulującego
a
6
4
2
1
7
5
8
e
c
bd
Regulacja
prędkości
silnika
Do zaworu
regulującego
Ustawianie promieniowego zaworu odśrodkowego
(cd.)
3
Sterownik systemu promieniowego ValveMate 7160RA
23www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Konfiguracyjna lista kontrolna — promieniowy zawór
odśrodkowy
Po uruchomieniu sterownika systemu promieniowego 7160RA, ciśnienie powietrza jest zwalniane do zespołu
silnika pneumatycznego (1) w celu rozpoczęcia obrotu zespołu tarczy (2). Bezpośrednio po tym podawany jest
synchronizowany impuls powietrza roboczego na zawór dozowniczy (3), powodując podanie płynu na tarczę.
Obracająca się tarcza nanosi równe pasmo cieczy na wewnętrzny obwód cylindra (4).
Po odcięciu powietrza 7160RA, zawór dozowniczy zamyka się, zatrzymując przepływ płynu. Regulowane opóźnienie
działające po cyklu dozowania zapewnia, iż po zamknięciu zaworu wyprowadzony zostanie cały płyn, zapewniając
równomierność naniesienia.
Z zespołu filtr-
regulator-smarownik
7160RA
1
4
3
2
